Uni-T UT-PD2500 diferenciální sonda 2.5 GHz 10:1 | Conrad Electronic | Conrad CZ

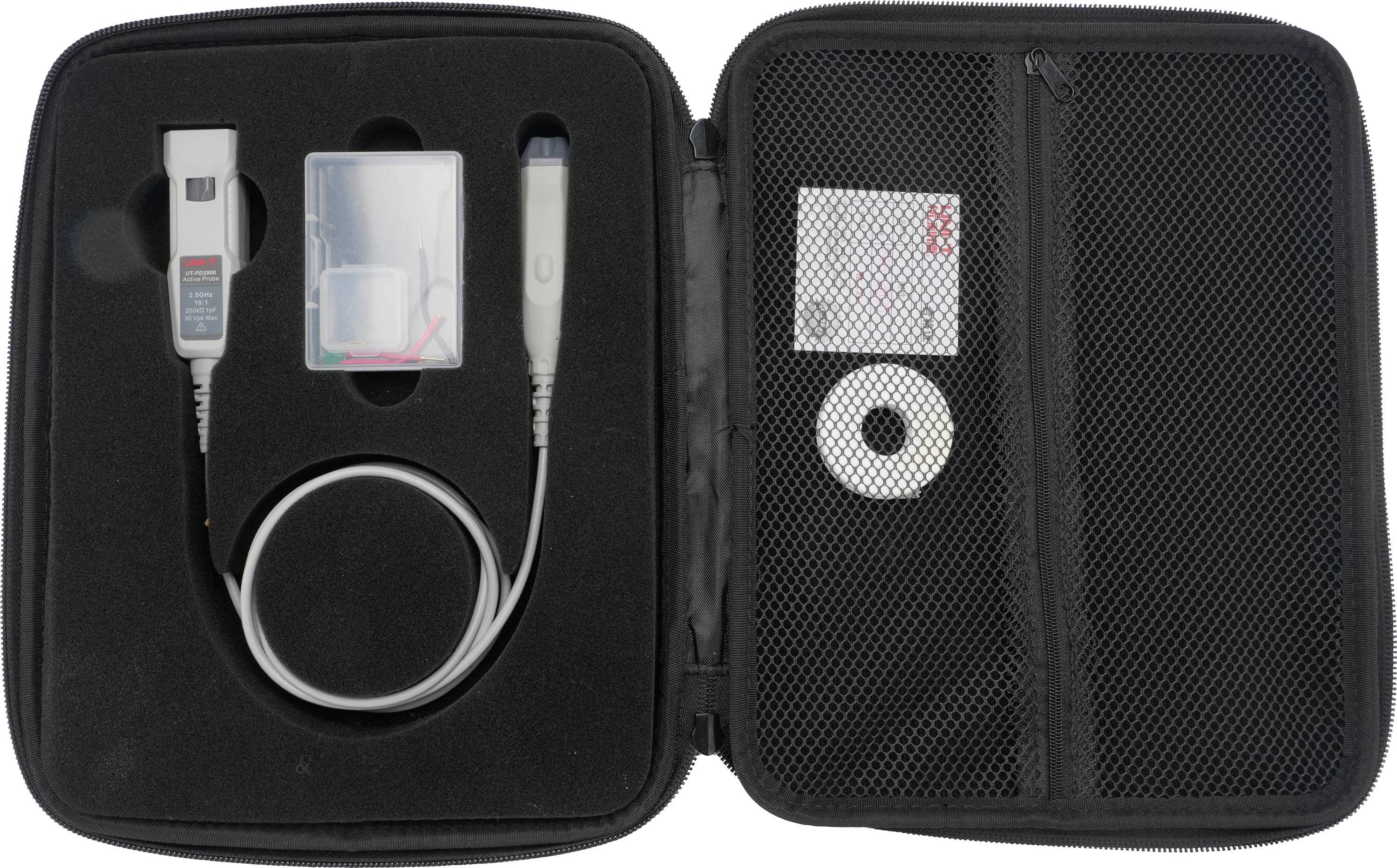

Otevřená přepravní brašna s USB flash diskem, adaptérem, kabelem, zařízením velikosti tužky a malým digitálním hudebním přehrávačem v síťované kapse.

Otevřená přepravní brašna s USB flash diskem, adaptérem, kabelem, zařízením velikosti tužky a malým digitálním hudebním přehrávačem v síťované kapse.

Uni-T

Doručení: Út 20. 10.

10 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (86 039,83 Kč / kus)

86 039,83 Kč

Bez DPH.

Doprava zdarma

Už jen 10 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

UNI-T UT-PD2500, aktivní diferenciální sonda, šířka pásma 2,5 GHz

10:1
Šířka pásma 2.5 GHz

Technické parametry

Šířka pásma (-3 dB): 2,5 GHz
Doba náběhu: ≤ 150 ps
Vstupní kapacita: ≤1 pF
Vstupní odpor 200 kΩ ± 2 % (diferenciální)
Výstupní imedance: 50 Ω
Poměr výparu 10:1 ± 5 %
Vstupní dynamická oblast: 8 Vpp (±4 v DC nebo špičkový AC)
Spínaný rozsah: ±15 v (DC až 100 Hz), ±2,5 v (menu.100 Hz)
Ofsetový rozsah: ±4 V.
Maximální vstupní napětí ±30 v (DC + špičkové AC)
DC potlačení: 40 dB @1 MHz, 40 dB @30 MHz, menu.30 dB @1 GHz
Šum sondy: 7 mVrms

Kategorie produktu: diferenciální sonda

Šířka pásma: 2.5 GHz

Dělicí poměr: 10:1

Typ: Aktivní diferenciální sonda

: bez certifikátu

Hmotnost: 95 g

Délka kabelu: 1.2 m

vhodný pro/na: Kompatibilní se sérií MSO7000X, MSO8000HD, UPO7000L, MSO5000HD, MSO3000HD a MSO3000X

Šířka: 19.33 mm

V: 18.30 mm

Délka: 103.50 mm

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3841580 Uni-T UT-PD2500 diferenciální sonda 2.5 GHz 10:1

Popis

UT-PD2500 je vysokofrekvenčně aktivní diferenciální sonda pro analýzu moderních High-Speed signálů. Je vhodný pro design, ověřování a ladění rychlých sériových sběrnic jako I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 a FireWire (1394b) a pro analýzu integrity signálu, chvění a diagramů. Sonda automaticky rozpozná tlumící faktor a impedanci a lze ji pohodlně ovládat pomocí tlačítek na předním panelu (osciloskop Run/Stop, odstranění displeje, Force Trigger).

Tento text byl přeložen strojově.

Obsah balení

Aktivní diferenciální sonda UT-PD2500 x 1
Zásuvná prodlužovací vedení (červená/černá) x5 pro
Připájené prodlužovací kabely x5
Zahnutá jehla (nastavitelná) x5
Dvojitá jehla s hroty x5
Impedanční jehla, rovná, x3, zahnutá, x3
Pocínovaný měděný drát x1
Pouzdro sondy x2
Box na příslušenství x1
Značkovací kroužky x8

Popis

UT-PD2500 je vysokofrekvenčně aktivní diferenciální sonda pro analýzu moderních High-Speed signálů. Je vhodný pro design, ověřování a ladění rychlých sériových sběrnic jako I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 a FireWire (1394b) a pro analýzu integrity signálu, chvění a diagramů. Sonda automaticky rozpozná tlumící faktor a impedanci a lze ji pohodlně ovládat pomocí tlačítek na předním panelu (osciloskop Run/Stop, odstranění displeje, Force Trigger).

Tento text byl přeložen strojově.

Obsah balení

Aktivní diferenciální sonda UT-PD2500 x 1
Zásuvná prodlužovací vedení (červená/černá) x5 pro
Připájené prodlužovací kabely x5
Zahnutá jehla (nastavitelná) x5
Dvojitá jehla s hroty x5
Impedanční jehla, rovná, x3, zahnutá, x3
Pocínovaný měděný drát x1
Pouzdro sondy x2
Box na příslušenství x1
Značkovací kroužky x8
