VOLTCRAFT PP-450 měřicí sonda pro osciloskopy izolovaná, rovná 500 MHz 10:1 300 V

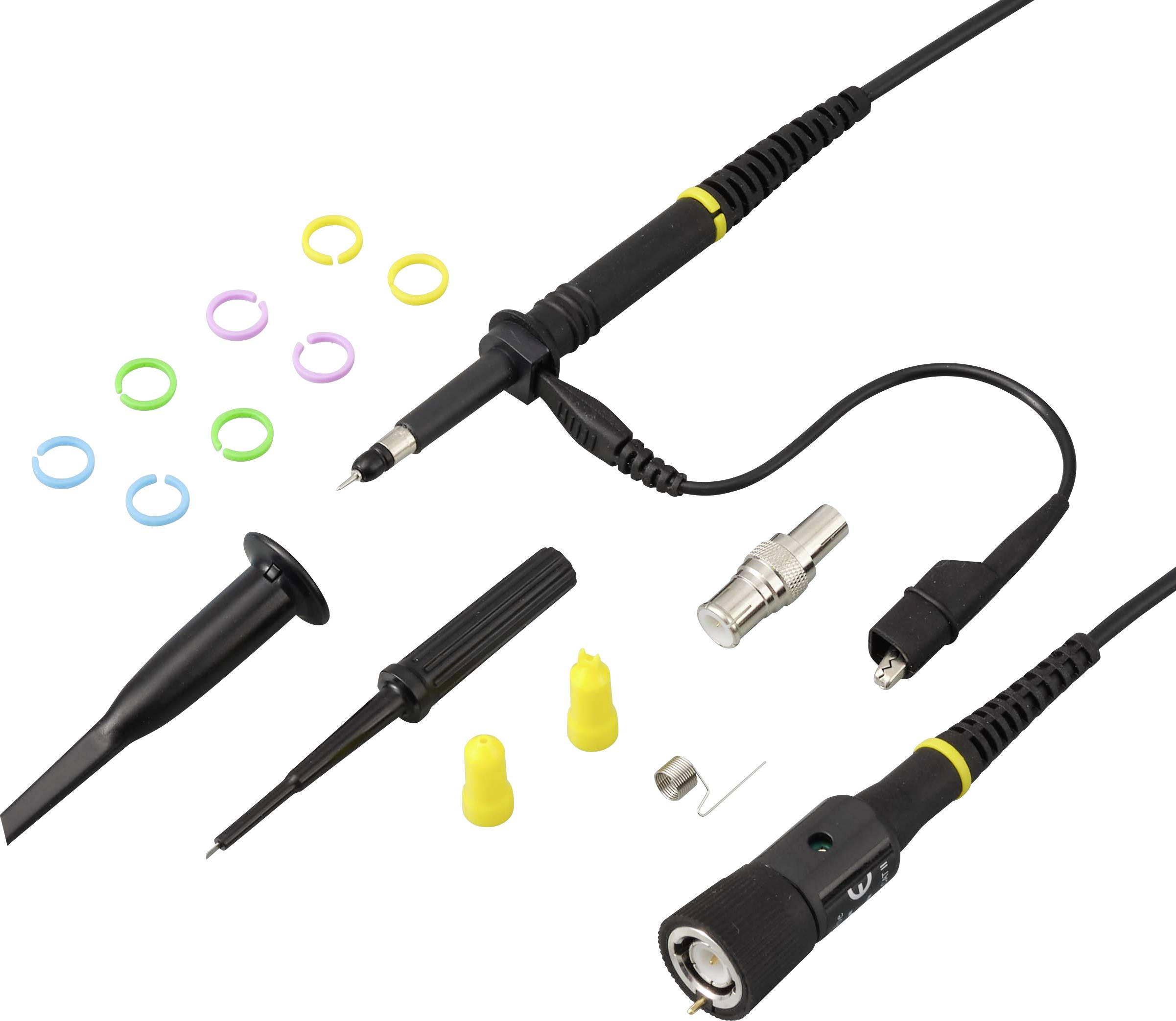

Souprava pájecího kovu s připojenými napájecími kabely, vyměnitelnými hroty a malými barevnými příslušenstvími kroužky a víčky na bílém pozadí.

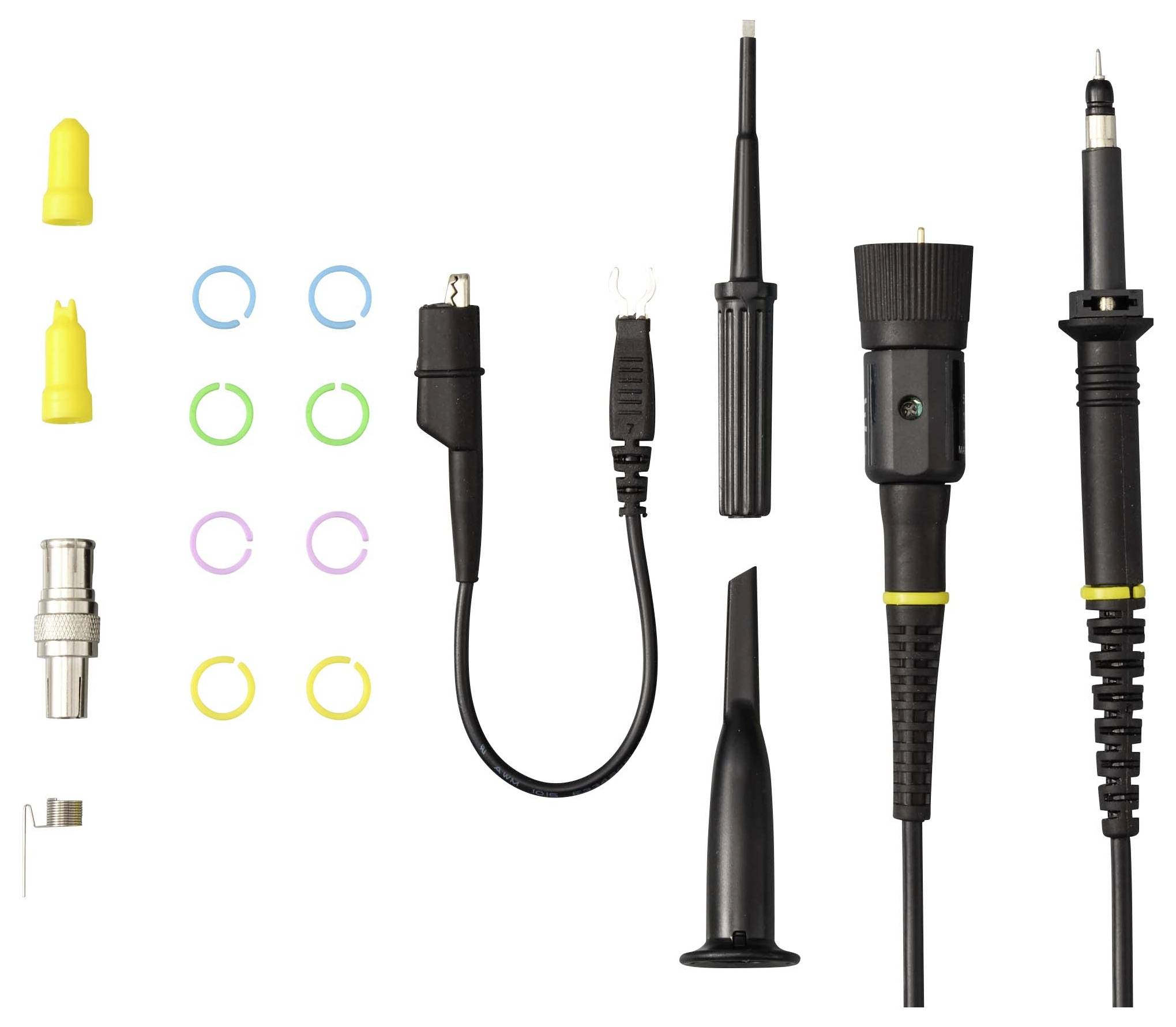

Sada příslušenství elektrické testovací sondy, včetně izolovaných hrotů sondy, barevných prstencových značek a několika černých těl sondy s vodiči a konektory na bílém pozadí.

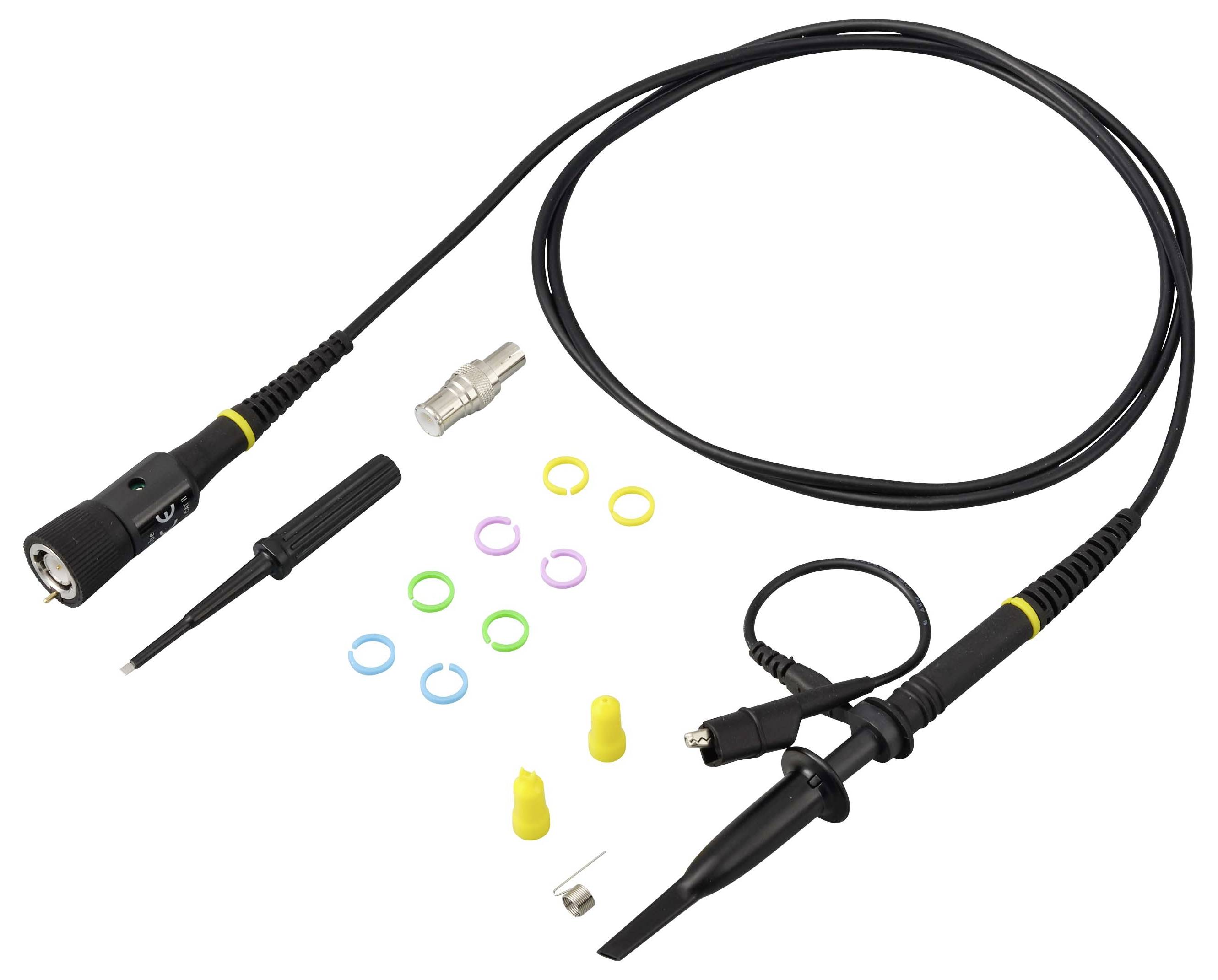

Sada kabelových příslušenství v černé barvě s koaxiálními konektory, kovový adaptér, malý nástroj a barevné O-kroužky rozložené na bílém pozadí.

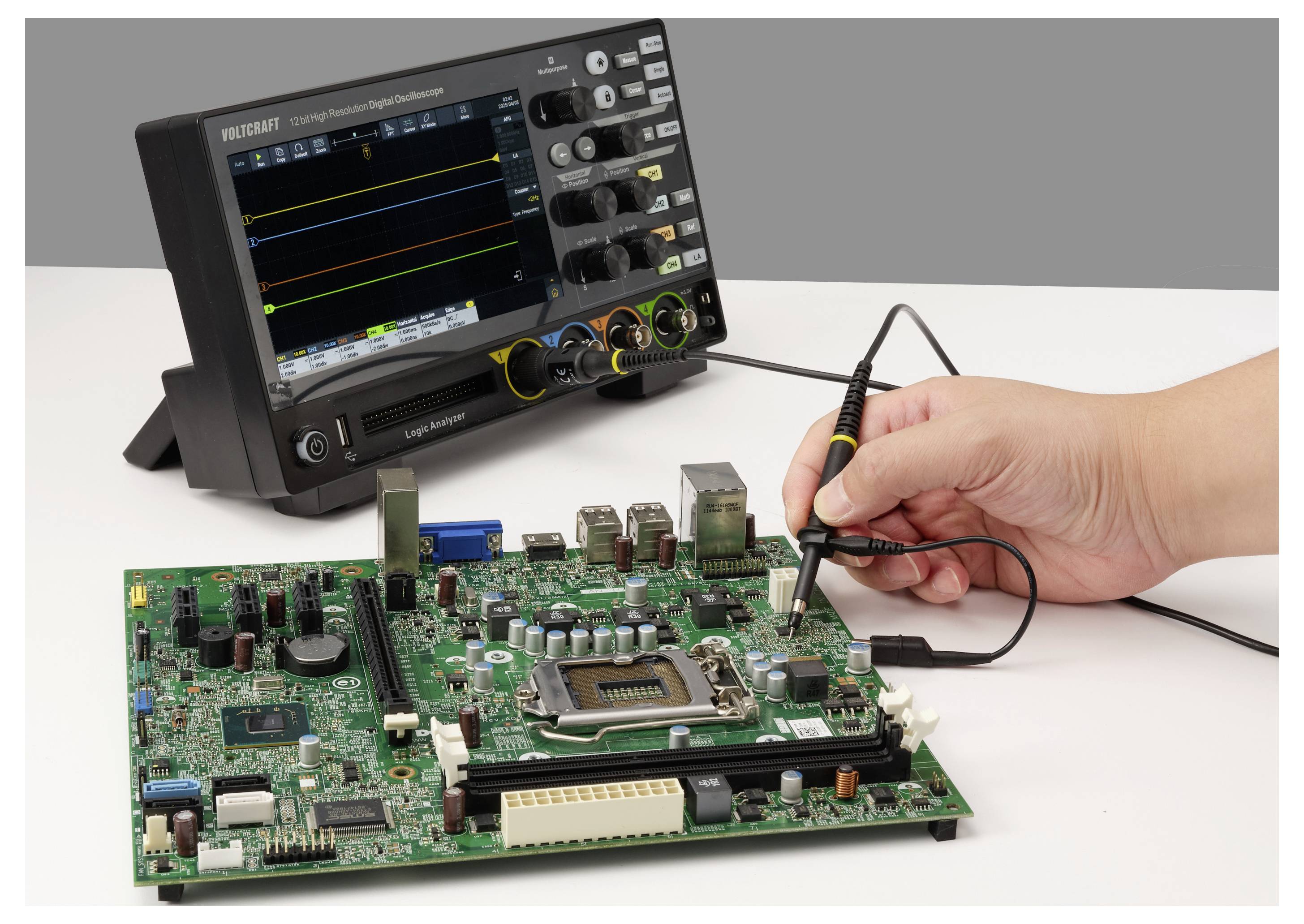

Ruční testování desky plošných spojů pomocí osciloskopické sondy, přičemž v pozadí analyzátor průběhů zobrazuje signály.

1/4

Dodatečné informace:

Datasheety: (PDF)

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 276,86 Kč / kus)

1 276,86 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Sonda VOLTCRAFT PP-450 500 MHz 10:1 10 MΩ 12 pF 300 v 1.3 m

Tlumení 10
• Vstupní odpor: 10 MΩ
• Vstupní kapacita: 12 pF
Šířka systémového pásma: 500 MHz
Rozsah kompenzace: 9 pF – 25 pF
Maximální provozní vstupní napětí: 10X: ≤ 300 v RMS
Bezpečnost: IEC-61010 CAT II Cat 10X: 300 v AC

Technické parametry

Kategorie produktu: měřicí sonda pro osciloskopy

Šířka pásma: 500 MHz

Dělicí poměr: 10:1

Doba zvýšení: 0.7 ns

Jmenovité napětí: 300 V

Vstupní kapacita: 12 pF

: bez certifikátu

Hmotnost: 55 g

Délka kabelu: 1.3 m

Kategorie měření: CAT II 300 V

Speciální konektor: izolovaná
rovná

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3804130 VOLTCRAFT PP-450 měřicí sonda pro osciloskopy izolovaná, rovná 500 MHz 10:1 300 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3804130 VOLTCRAFT PP-450 měřicí sonda pro osciloskopy izolovaná, rovná 500 MHz 10:1 300 V

Záruční podmínky

Záruční podmínky 3804130 VOLTCRAFT PP-450 měřicí sonda pro osciloskopy izolovaná, rovná 500 MHz 10:1 300 V

Popis

VOLTCRAFT PP-450 je pasivní měřicí čidlo pro osciloskopy, které je koncipováno pro profesionální měření v průmyslovém prostředí. Tento 55 g lehký model je dodáván v souladu s továrním standardem (bez certifikátu) a nabízí šířku systémového pásma 500 MHz.

Přesný přenos signálu
S pevným dělicím poměrem 10:1, vstupním odporem 10 MΩ a vstupní kapacitou 12 pF umožňuje přesné měření. Doba náběhu 0,7 ns zaručuje detailní zobrazení rychle se vybočení.

Bezpečnost a kompatibilita
Čidlo je navrženo pro maximální provozní vstupní napětí 300 v RMS a odpovídá kategorii měření CAT Cat II (300 v). Kompenzační rozsah od 9 do 25 pF zajišťuje přesné přizpůsobení 1,3 m dlouhého kabelu příslušnému osciloskopu.

Rozsáhlé příslušenství
Součástí dodávky je mimo jiné hrot s háčkem, zemnicí kabel s krokosvorkou, BNC adaptér a dva IC hroty. Sada doplňuje nástroj pro seřizování a 8 značkovacích kroužků pro přiřazení kanálů.

Tento text byl přeložen strojově.
