VOLTCRAFT PP-410 měřicí sonda pro osciloskopy izolovaná, rovná 100 MHz 1:1, 10:1 600 V

Elektrochiurgický ruční nástroj s vyměnitelnými barevnými smyčkovými spončeními, ochranným krytem a příslušnými konektory zobrazeny na bílém pozadí.

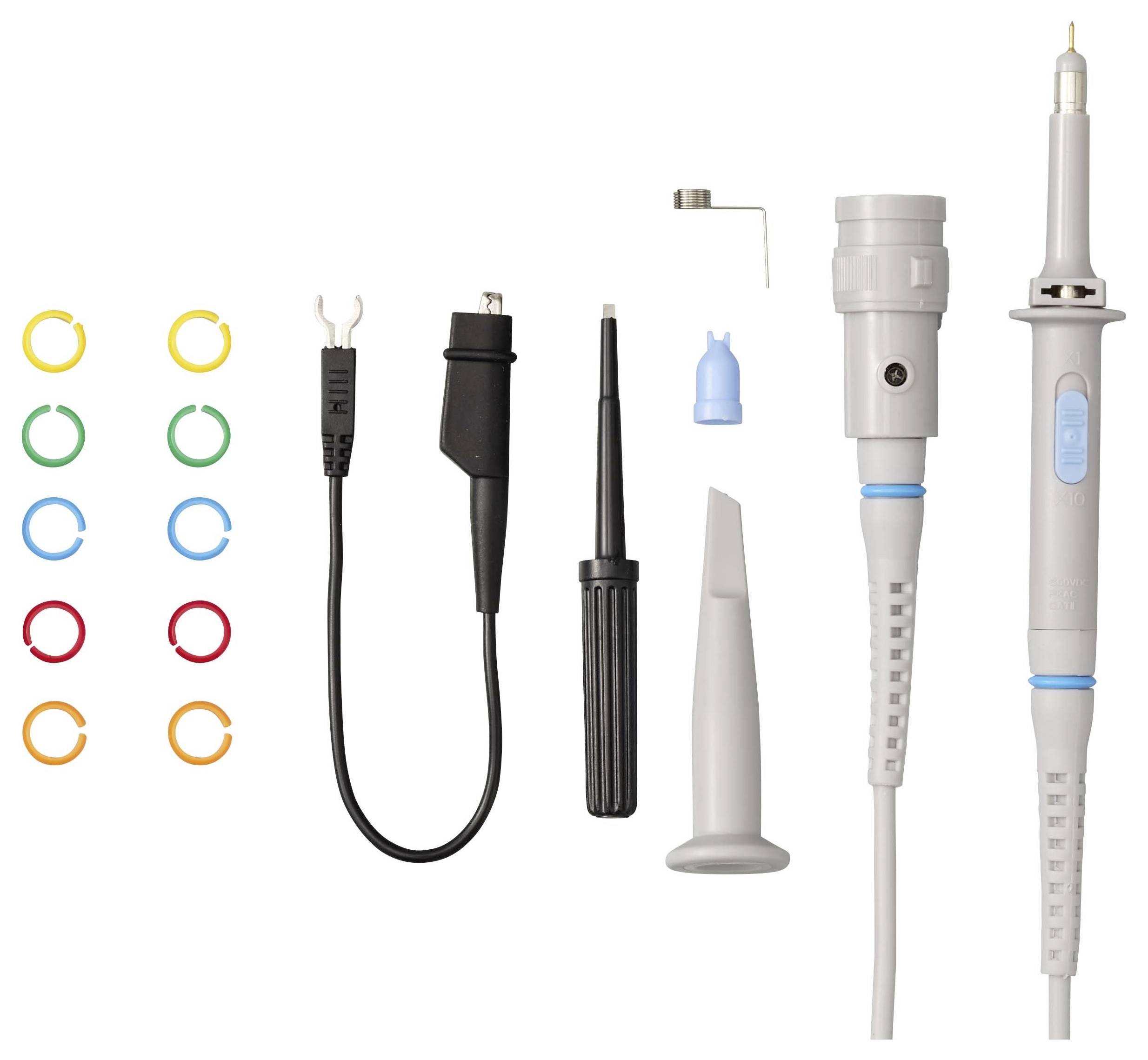

Sada vyměnitelných stomatologických/elektronických příloh a rukojetí uspořádaných na bílém pozadí, včetně barevných O-kroužků, hrotů a dvou šedých přenosných přístrojů.

Lékařský endoskop s kabelem a nástavci na špici, zobrazen s barevnými O-kroužky a malými příslušenství na bílém pozadí.

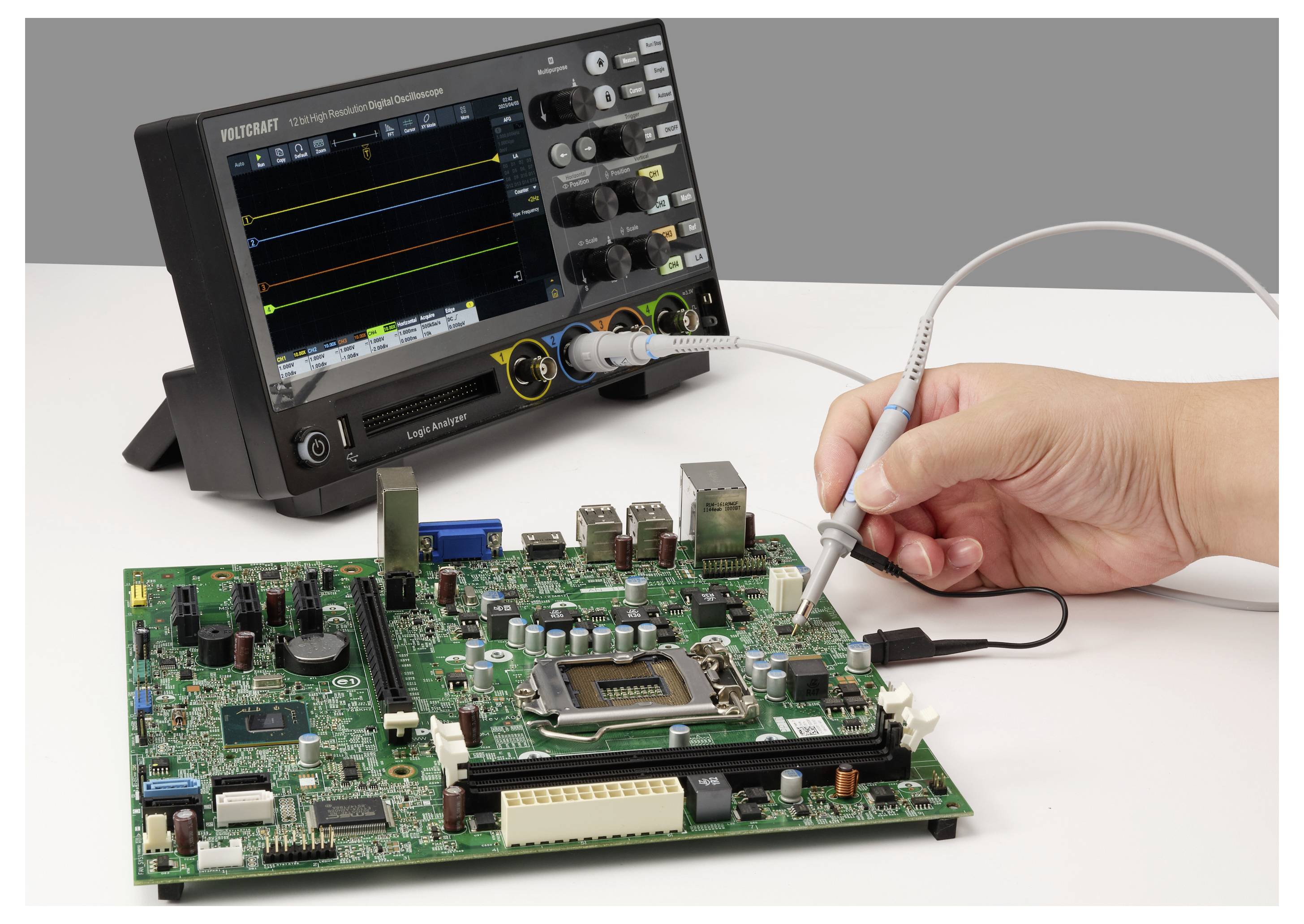

Ruka používající testovací sondu na desce plošných spojů připojené k osciloskopu, který zobrazuje signálové stopy, což naznačuje elektronickou diagnostiku.

1/4

Dodatečné informace:

Datasheety: (PDF)

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (301,65 Kč / kus)

301,65 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Sonda VOLTCRAFT PP-410 100 MHz 10:1 10 MΩ 14.5 - 17.5 pF 600 v 1.3 m.

Tlumení 1:10
Vstupní odpor: 1 MΩ: 10 MΩ
Vstupní kapacita: 1X 85 pF - 115 pF, 10x: 14,5 pF - 17,5 pF
Šířka systémového pásma: 1X: 6 MHz, 10x: 100 MHz
Kompenzační rozsah: 10X: 5 pF – 30 pF
Maximální provozní vstupní napětí: 1X: ≤ 200 v pk, 10X: ≤ 600 v pk
BEZPEČNOST: IEC-61010 CAT CAT II 1X: 150 V AC, 10X: 300 V AC

Technické parametry

Kategorie produktu: měřicí sonda pro osciloskopy

Šířka pásma: 100 MHz

Dělicí poměr: 1:1
10:1

Jmenovité napětí: 600 V

Vstupní kapacita: 17.5 pF

: bez certifikátu

Hmotnost: 55 g

Délka kabelu: 1.3 m

Kategorie měření: CAT II 600 V

Speciální konektor: izolovaná
rovná

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3804135 VOLTCRAFT PP-410 měřicí sonda pro osciloskopy izolovaná, rovná 100 MHz 1:1, 10:1 600 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3804135 VOLTCRAFT PP-410 měřicí sonda pro osciloskopy izolovaná, rovná 100 MHz 1:1, 10:1 600 V

Záruční podmínky

Záruční podmínky 3804135 VOLTCRAFT PP-410 měřicí sonda pro osciloskopy izolovaná, rovná 100 MHz 1:1, 10:1 600 V

Popis

Měřicí sonda VOLTCRAFT PP-410 je vhodná pro profesionální použití v průmyslové měřicí a testovací technice. Kalibrovaný model podle továrního standardu (bez certifikátu) podporuje šířku pásma až 100 MHz v režimu 10 X pro přesné analýzy signálu.

Přepínatelné rozsahy měření
Měřicí sonda má nastavitelné stupně tlumení 1:1 a 10:1. To umožňuje uživateli měřit různé tloušťky signálu, přičemž v režimu 10X zakrýt vstupní napětí až do 600 v pk.

Zabezpečení v každodenním měření
Vybaven 1,3 m dlouhým kabelem a izolovanou, rovnou zástrčkou, odpovídá přístroj kategorii měření CAT Cat II (600 v v provozu 10 X). To zajišťuje dodržování hlavních bezpečnostních směrnic v případě opakovaných zkušebních postupů.

Praktická výbava
Kompenzační rozsah (5 až 30 pF) lze přesně nastavit pomocí dodaného nástroje. Bezpečné kontakty a snadné přiřazení kanálů zajišťují přiložený hrot s háčkem, zemnicí kabel s krokosvorkou, hrot IC a 10 barevné značkovací kroužky.
