VOLTCRAFT PP-406 měřicí sonda pro osciloskopy rovná, izolovaná 60 MHz 1:1, 10:1 600 V

Různé elektrodové a sondové příslušenství pro zdravotnické zařízení, včetně barevných kroužků, hrotů a kabelů, zobrazené na bílém pozadí.

Různé vyměnitelné špičky dentálního škrabáku/ultrazvukového nástroje a rukojeti vystavené v řadě, včetně barevně označených kroužků a několika kovových a plastových rukojetí.

Lékařský endoskopický sonda s kabelem a konektorem, zobrazena s černým nástrojem a několika barevnými příslušenským kroužky na bílém pozadí.

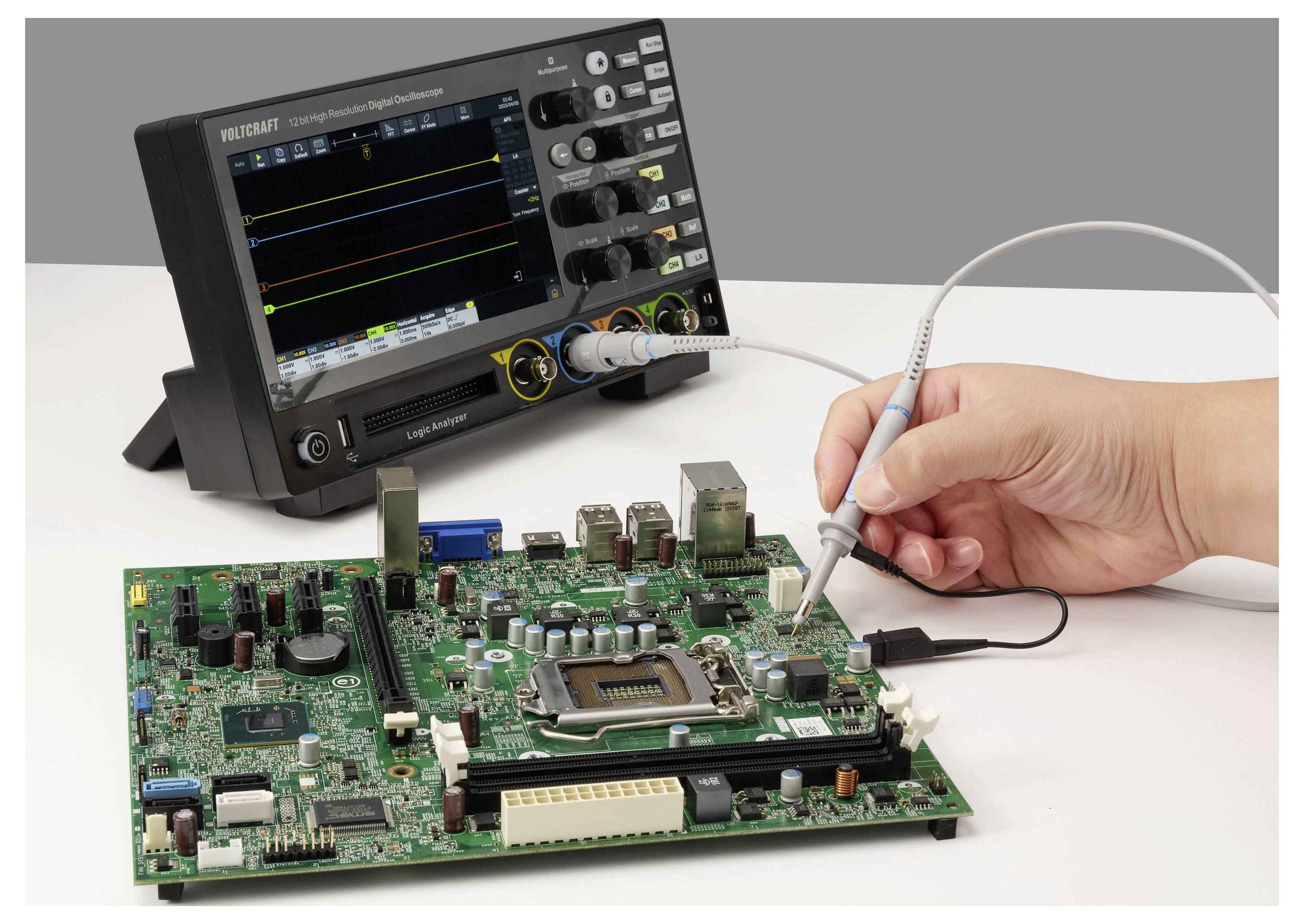

Ruční testování desky plošných spojů pomocí osciloskopové sondy, zatímco v pozadí digitální osciloskop zobrazuje průběhy signálů.

1/4

Dodatečné informace:

Datasheety: (PDF)

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (194,21 Kč / kus)

194,21 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Sonda VOLTCRAFT PP-406 60 MHz 10:1 10 MΩ 14.5 - 17.5 pF 600 v 1.3 m.

Tlumení 1:10
Vstupní odpor: 1 MΩ: 10 MΩ
Vstupní kapacita: 1X 85 pF - 115 pF, 10x: 14,5 pF - 17,5 pF
Šířka systémového pásma: 1X: 6 MHz, 10x: 60 MHz
Kompenzační rozsah: 10X: 5 pF – 30 pF
Maximální provozní vstupní napětí: 1X: ≤ 200 v pk, 10X: ≤ 600 v pk
BEZPEČNOST: IEC-61010 CAT CAT II 1X: 150 V AC, 10X: 300 V AC

Technické parametry

Kategorie produktu: měřicí sonda pro osciloskopy

Šířka pásma: 60 MHz

Dělicí poměr: 1:1
10:1

Jmenovité napětí: 600 V

Vstupní kapacita: 17.5 pF

: bez certifikátu

Hmotnost: 55 g

Délka kabelu: 1.3 m

Kategorie měření: CAT II 600 V

Speciální konektor: rovná
izolovaná

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3804133 VOLTCRAFT PP-406 měřicí sonda pro osciloskopy rovná, izolovaná 60 MHz 1:1, 10:1 600 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3804133 VOLTCRAFT PP-406 měřicí sonda pro osciloskopy rovná, izolovaná 60 MHz 1:1, 10:1 600 V

Záruční podmínky

Záruční podmínky 3804133 VOLTCRAFT PP-406 měřicí sonda pro osciloskopy rovná, izolovaná 60 MHz 1:1, 10:1 600 V

Popis

Sonda VOLTCRAFT PP-406 je spolehlivým nástrojem pro každodenní měření osciloskopů v dílnách a laboratořích. Model kalibrován podle továrního standardu (bez certifikátu) nabízí v režimu 10X šířku pásma až 60 MHz.

Flexibilní dělicí poměr
Díky možnosti přepínání mezi tlumiči 1:1 a 10:1 lze sondu flexibilně použít pro různé úrovně napětí. V provozu 10x dosahuje maximální provozní vstupní napětí až 600 v pk.

Provedení v souladu s bezpečnostními požadavky
Kabel o délce 1,3 m má rovný, izolovaný konektor. Sonda je specifikována pro kategorii měření Cat II (600 v v režimu 10x), což was podporuje dodržování bezpečnostních norem pro průmyslové řady měření.

Praktická sada příslušenství

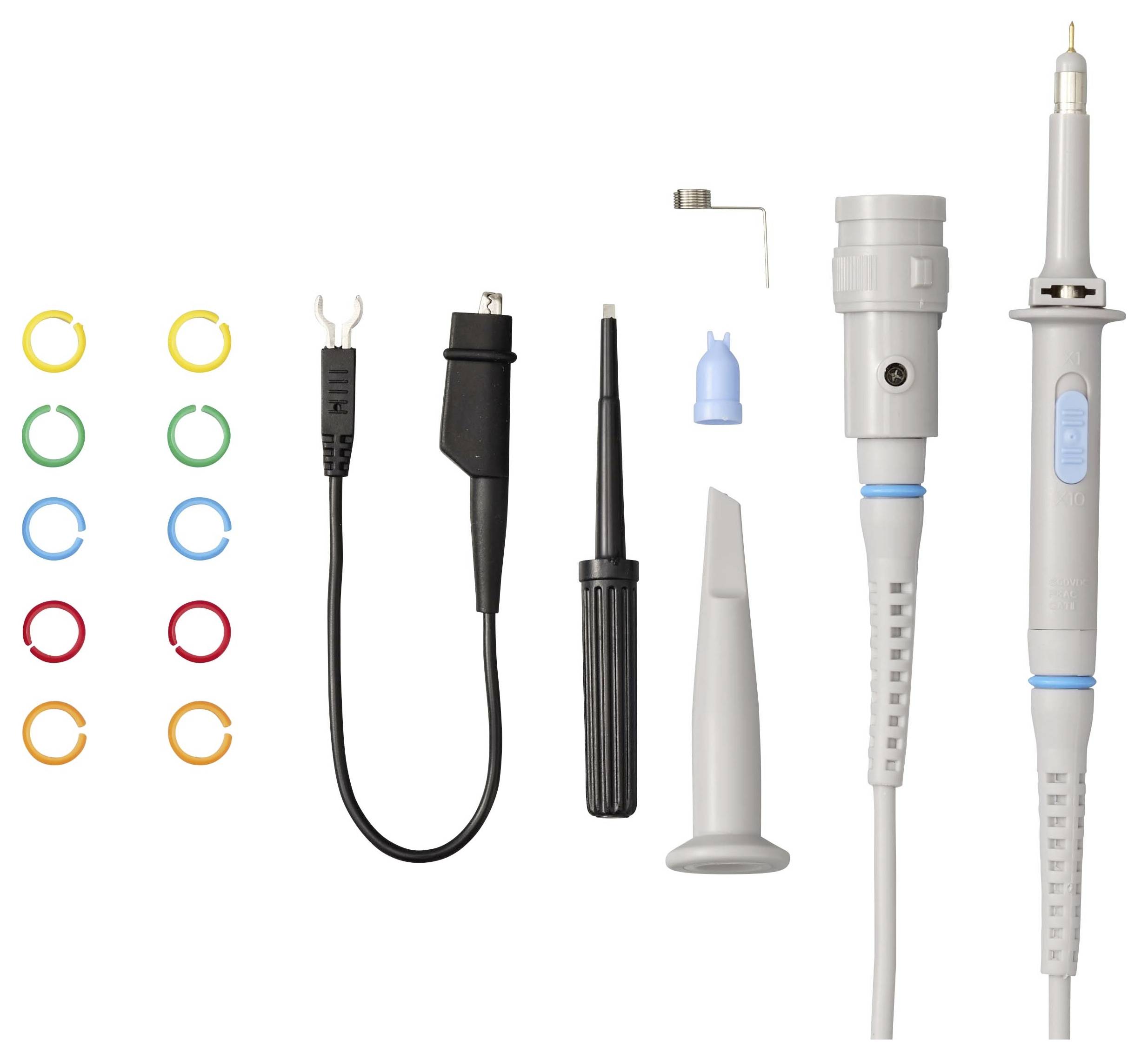

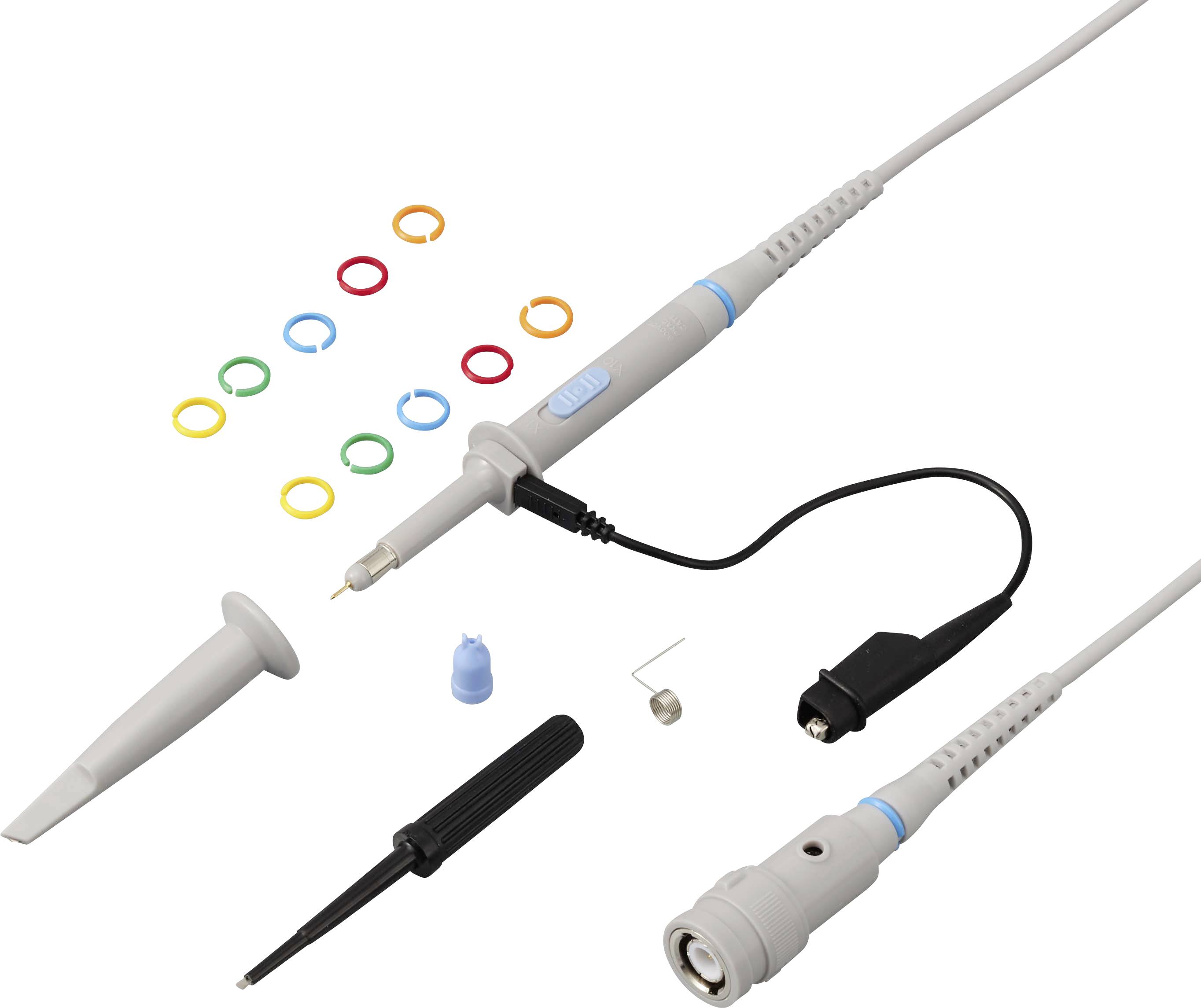

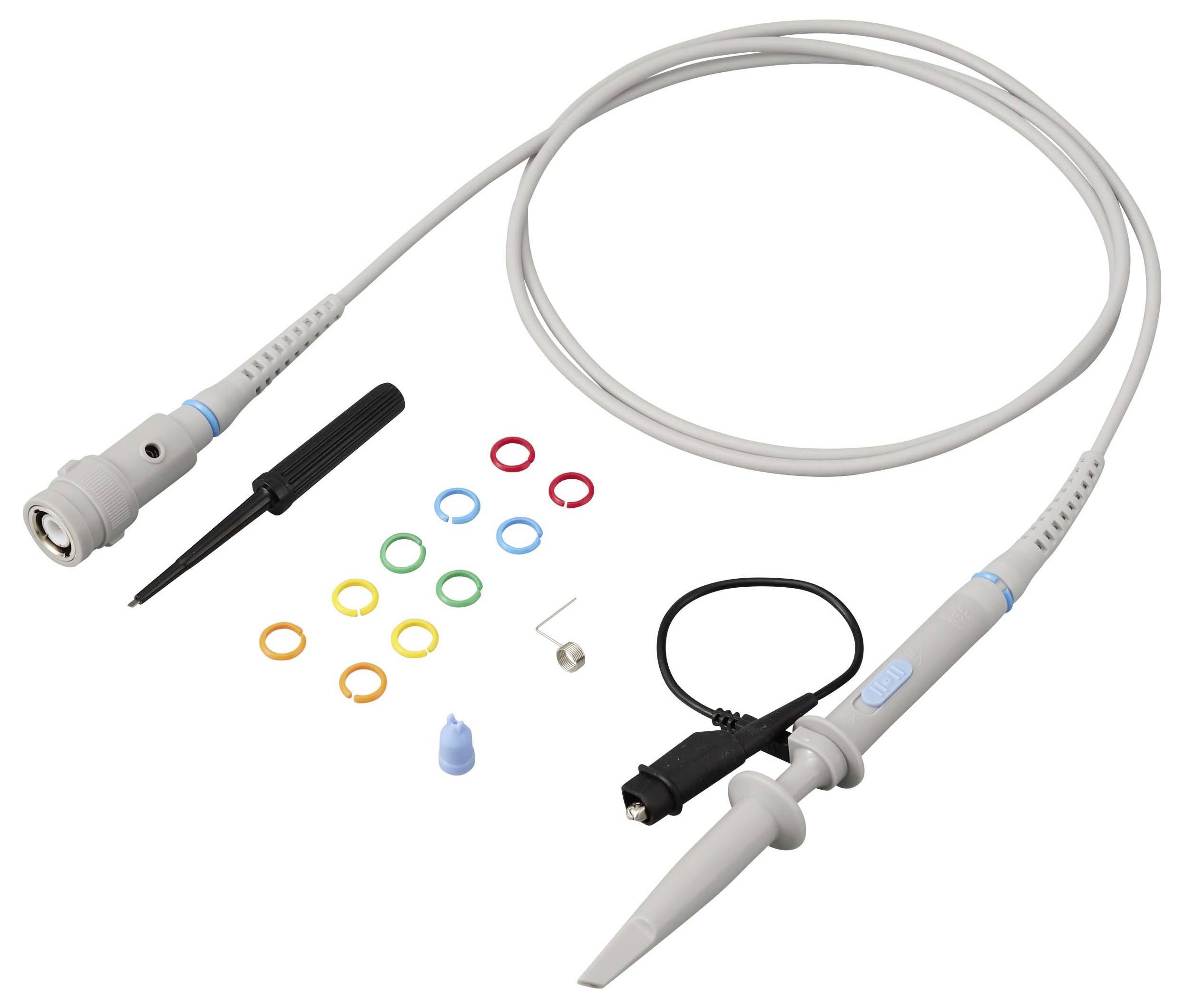

Součástí dodávky je kromě sondy také hrot s háčkem, zemnicí kabel s krokosvorkou, hrot s IC a nástroj pro přizpůsobení kompensního rozsahu (5 až 30 pF). Deset značkových kroužků pomáhá při rozlišení kabelů na vícekanálových osciloskopech.

Tento text byl přeložen strojově.
