VOLTCRAFT PP-420 měřicí sonda pro osciloskopy izolovaná, rovná 200 MHz 1:1, 10:1 600 V

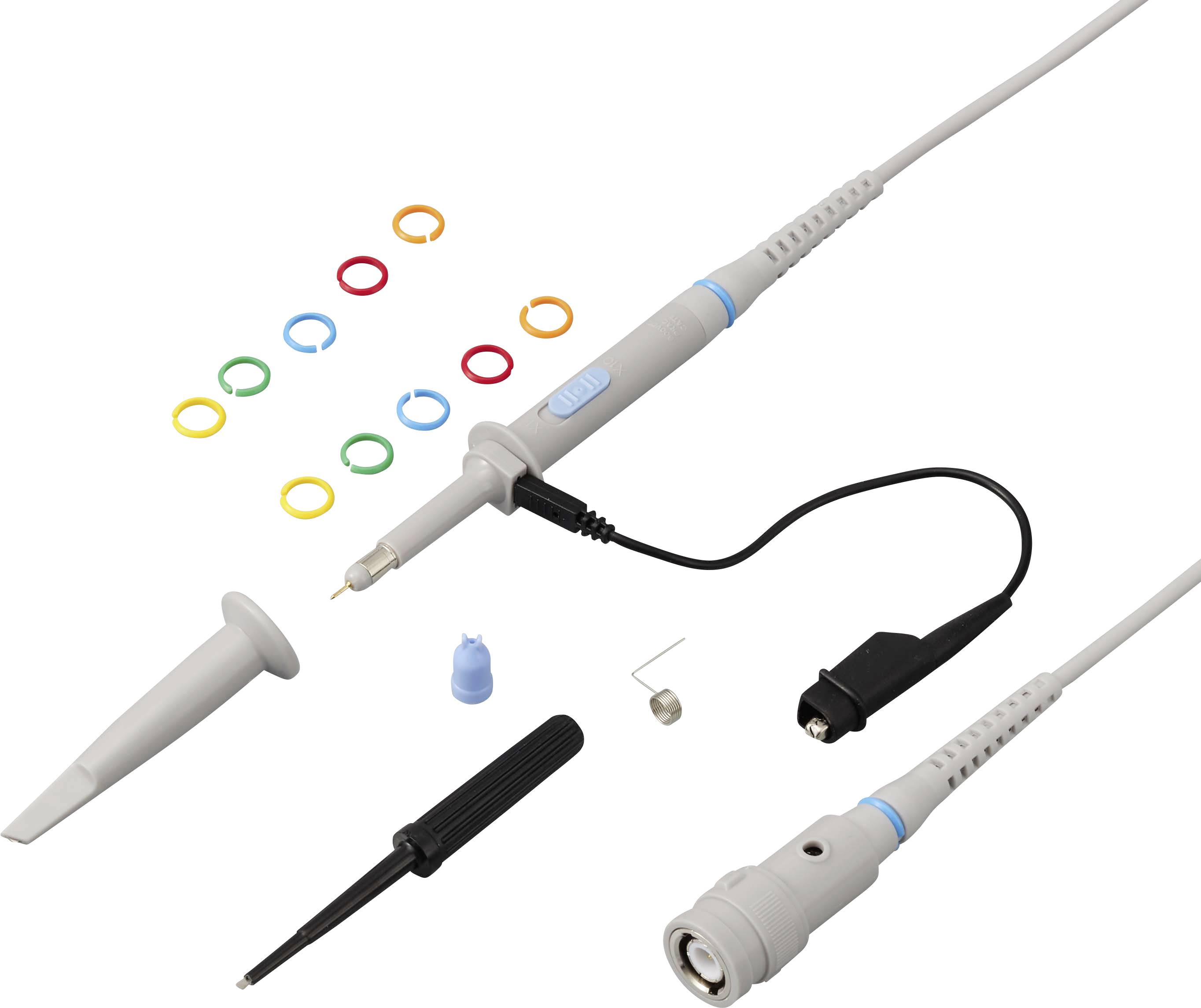

Různé příslušenství sond a elektrod s barevně označenými kroužky, ochranným krytem, malým nástrojem a konektorovými kabely na bílém pozadí.

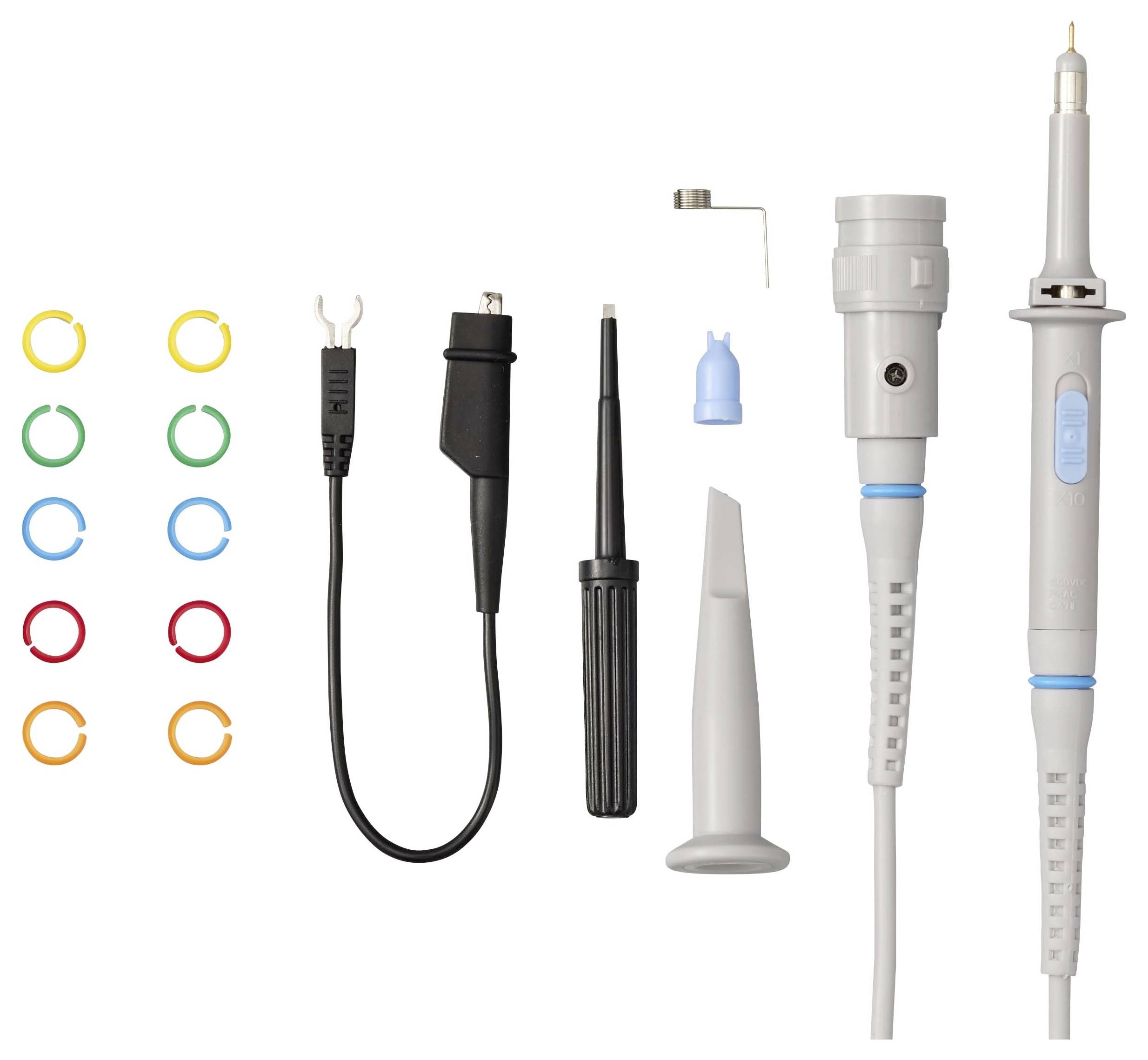

Různé stomatologické nástroje a špičky uspořádané v řadě, včetně barevných O-kroužků, lan, ručních nástrojů a dvou sání nebo sondám podobných zařízení.

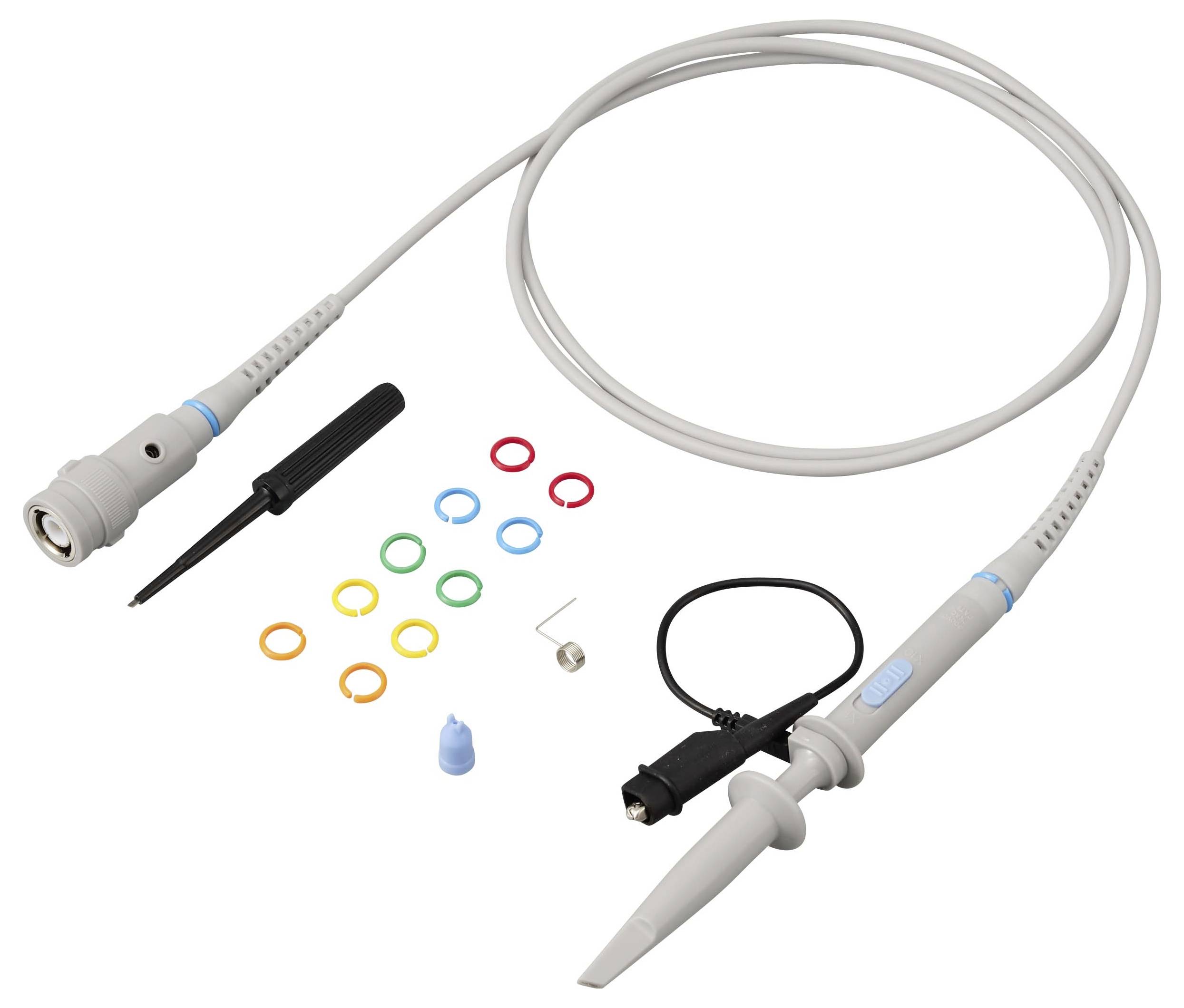

Zdravotnický vláknitý optický senzor s konektorovým kabelem a různobarevnými malými kroužky a příslušenstvím na bílém pozadí

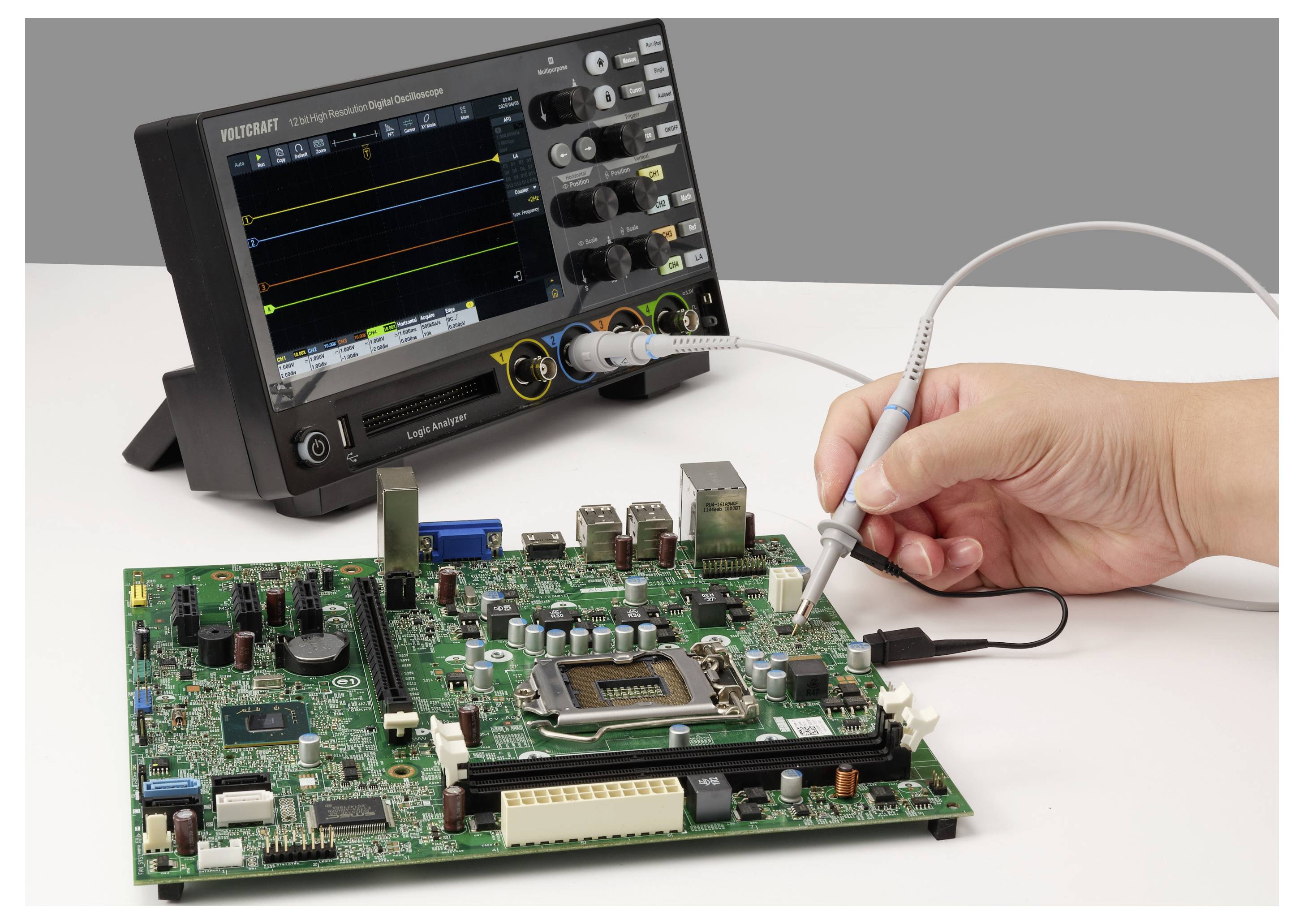

Ruka držící sondu osciloskpu na desce plošných spojů, zatímco digitální osciloskop v pozadí monitoruje signály.

1/4

Dodatečné informace:

Datasheety: (PDF)

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (342,98 Kč / kus)

342,98 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Sonda VOLTCRAFT PP-420 200 MHz 10:1 10 MΩ 14.5 - 17.5 pF 600 v 1.3 m.

Tlumení 1:10
Vstupní odpor: 1 MΩ: 10 MΩ
Vstupní kapacita: 1X 85 pF - 115 pF, 10x: 14,5 pF - 17,5 pF
Šířka systémového pásma: 1X: 6 MHz, 10x: 200 MHz
Kompenzační rozsah: 10X: 5 pF – 30 pF
Maximální provozní vstupní napětí: 1X: ≤ 200 v pk, 10X: ≤ 600 v pk
BEZPEČNOST: IEC-61010 CAT CAT II 1X: 150 V AC, 10X: 300 V AC

Technické parametry

Kategorie produktu: měřicí sonda pro osciloskopy

Šířka pásma: 200 MHz

Dělicí poměr: 1:1
10:1

Jmenovité napětí: 600 V

Vstupní kapacita: 17.5 pF

: bez certifikátu

Hmotnost: 55 g

Délka kabelu: 1.3 m

Kategorie měření: CAT II 600 V

Speciální konektor: izolovaná
rovná

Typ obalu: Obal neobsahující plasty

Ke stažení

List technických údajů

List technických údajů 3804134 VOLTCRAFT PP-420 měřicí sonda pro osciloskopy izolovaná, rovná 200 MHz 1:1, 10:1 600 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3804134 VOLTCRAFT PP-420 měřicí sonda pro osciloskopy izolovaná, rovná 200 MHz 1:1, 10:1 600 V

Záruční podmínky

Záruční podmínky 3804134 VOLTCRAFT PP-420 měřicí sonda pro osciloskopy izolovaná, rovná 200 MHz 1:1, 10:1 600 V

Popis

Měřicí sonda Voltcraft PP VOLTCRAFT PP-420 bez certifikátu je navržena pro detailní analýzu signálů v sektoru B2B. Poskytuje kompatibilní osciloskopy s šířkou pásma až 200 MHz v režimu 10 X.

Nastavitelný útlum
S přepínatelným poměrem 1:1 a 10:1 se model o hmotnosti 55 g flexibilně přizpůsobí příslušným požadavkům na měření. V režimu 10x je maximální provozní vstupní napětí 600 v pk, což umožňuje široké pokrytí úrovní signálu.

Bezpečná konstrukce
Sonda je opatřena 1,3 m dlouhým kabelem a rovnou, izolovanou zástrčkou. Klasifikace podle kategorie Cat II (600 v pro 10x) poskytuje nezbytnou míru elektrické bezpečnosti pro průmyslové použití.

Jednoduché připojení
Teplotní čidlo je přizpůsobeno osciloskopu pomocí kompenzačních rozsahu 5 až 30 pF. Přiložená sada s háčkem, hrot IC, 10 označovacích kroužků, nastavovacím nástrojem a zemnícím kabelem podporuje strukturovanou práci na testovacích obvodech.

Tento text byl přeložen strojově.
