Teledyne LeCroy T3DSO2354HD digitální osciloskop 350 MHz, 4kanálový, 1 GSa/s, 12 Mpts, 12 Bit, s pamětí (DSO), 1 ks, T3D

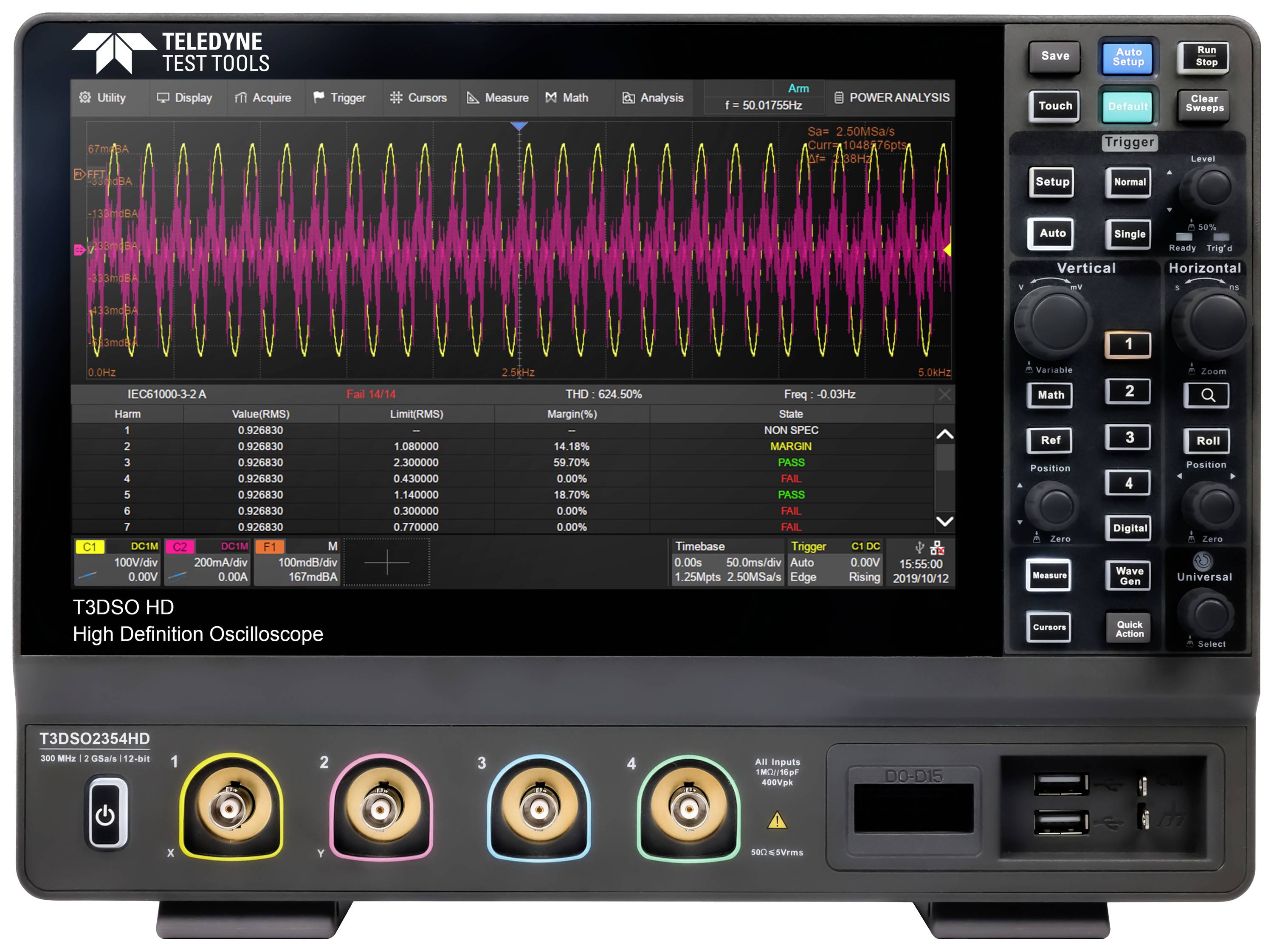

Osciloskop s digitálním zobrazením průběhů vln a naměřených hodnot, různé přípojky dole, ovládací prvky vpravo.

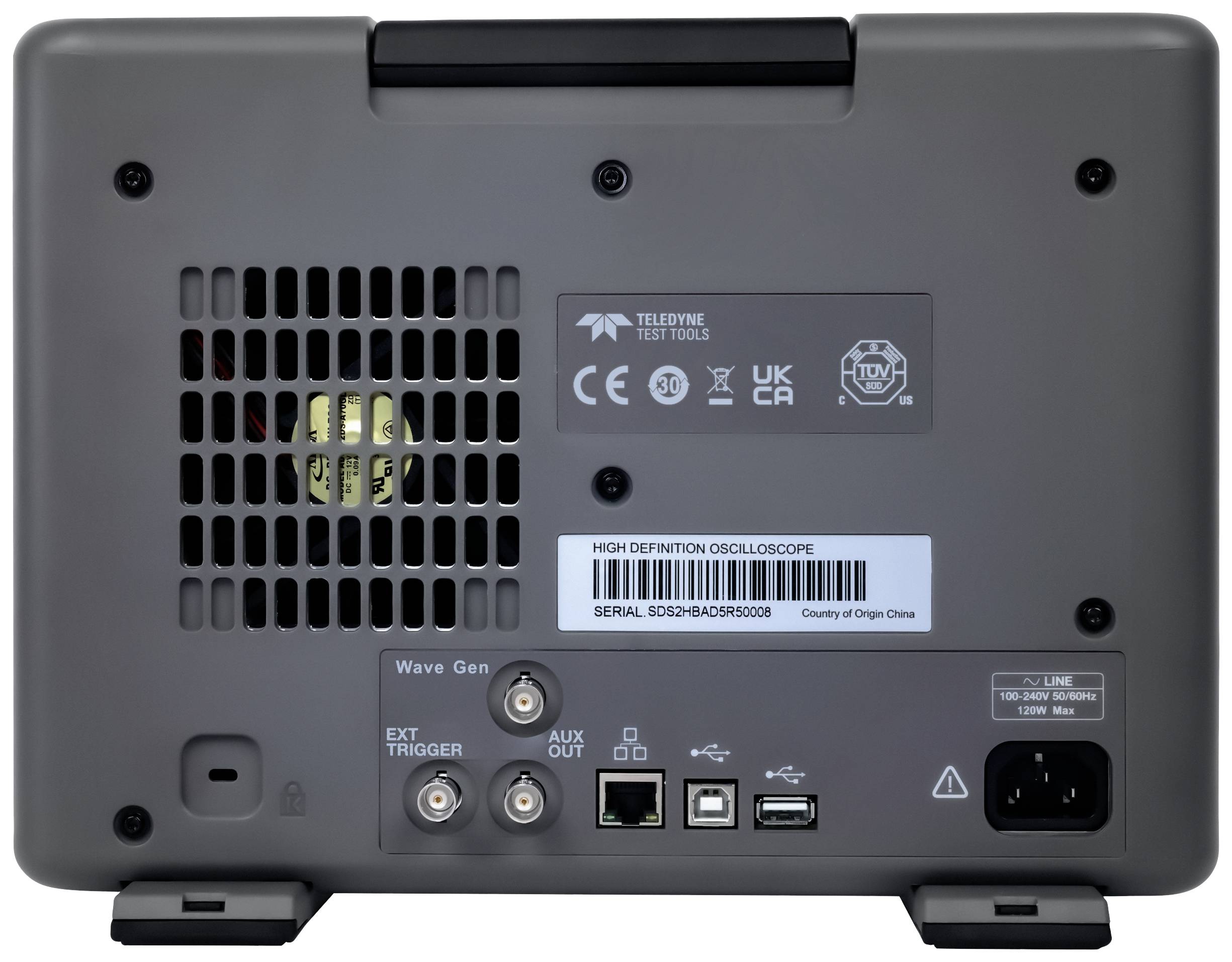

Zadní strana osciloskopů s různými konektory: USB, LAN, připojení napájecího kabelu. Viditelné jsou větrací štěrbiny a typový štítek.

1/2

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (121 377,17 Kč / kus)

121 377,17 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Teledyne LeCroy, 350 MHz, 2 GS/s interleaved, 4 CH, 200 Mpts/Ch interleaved, Fully Loaded DSO

350 MHz
Počet analogových vstupů 4

Technické parametry

Kategorie produktu: digitální osciloskop

Šířka pásma: 350 MHz

Vzorkovací frekvence na kanál: 1 GSa/s

Rozlišení: 12 Bit

Velikost obrazovky: 25.65 cm

Vlastnosti osciloskopu: s pamětí (DSO)

Časová základna: 1 ns/dílek - 1 000 s/dílek

Počet analogových vstupů: 4

: bez certifikátu

Vertikální vychylování: 2 mV/dílek - 100 V/dílek

Vstupní impedance: 1 MΩ

Vstupní spojení: DC, AC, GND

Vstupní napětí: 230 V

Napájení: 100 - 240 V / AC, 50 / 60 / 400 Hz

Rozm.: (d x š x v) 317.20 x 149 x 236 mm

Hmotnost: 4.1 kg

Displej: TFT LCD 1024 x 600 Pixel

Šířka: 149 mm

V: 236 mm

Délka: 317.20 mm

Rozhraní: USB zařízení
hostitelský port USB
LAN

Hloubka paměti na kanál (Mpts): 12 Mpts

Typ: T3DSO2354HD

Ke stažení

List technických údajů

List technických údajů 3028002 Teledyne LeCroy T3DSO2354HD digitální osciloskop 350 MHz, 4kanálový, 1 GSa/s, 12 Mpts, 12 Bit, s pamětí (DSO), 1 ks, T3D

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3028002 Teledyne LeCroy T3DSO2354HD digitální osciloskop 350 MHz, 4kanálový, 1 GSa/s, 12 Mpts, 12 Bit, s pamětí (DSO), 1 ks, T3D

Popis

Moderní a cenově výhodný 12-bitový osciloskop, který je k dispozici v šířce pásma 100 MHz, 200 MHz a 350 MHz vždy s 4 kanály. Každý osciloskop se standardně dodává s celou spouštěcí/dekodérem a analytickým softwarem. Osciloskopy Teledyne LeCroy řady T3DSO2000HD jsou všechny 12-bitové osciloskopy s vysokým rozlišením. Tyto osciloskopy série jsou nakonfigurovány jako DSO a MSO pro usnadnění nákupu. Zákazníci tak budou mít k dispozici rozsáhlý nástroj pro analýzu svých požadavků na design a ověřování.

Tento text byl přeložen strojově.

Provedení

Modely s šířkou pásma 100 MHz, 200 MHz a 350 MHz, 12-bitový ADC, standardně jsou vybaveny všechny spouštěcí/dekodéry a analytickým softwarem
Maximální vzorkovací frekvence 1 GSa/s
Rychlost snímání průběhů až 100.000 000 wfm/s.
Vertikální rozsah 2 mV/dílek až 100 v/dílek
Paměť až 12 Mpts
Sekvenční režim (až 80.000 segmentů)
Funkce pro záznam historických průběhů s až 80.000 snímky
38 automatických parametrů měření
Podporuje 256 stupně intenzity a režimy zobrazení barevné teploty
Inteligentní spouštění: Hrana, stoupání, šířka impulsu, okno, běh, interval, časový interval (Dropout), vzor
Sériové spouštění a dekódování sběrnic (standardní) pro IIC, SPI, UART, CAN a LIN protokoly
Video Trigger/HDTV
