Tektronix MSO44B 4-BW-1500 digitální osciloskop 1500 MHz, 4kanálový, 6.25 GSa/s, 31.25 Mpts, 12 Bit, mixovaný signál (MS

Osciloskop s několika měřicími křivkami a datovými seznamy na displeji, včetně průběhu napětí v závislosti na čase. Ovládací tlačítka jsou vpravo.

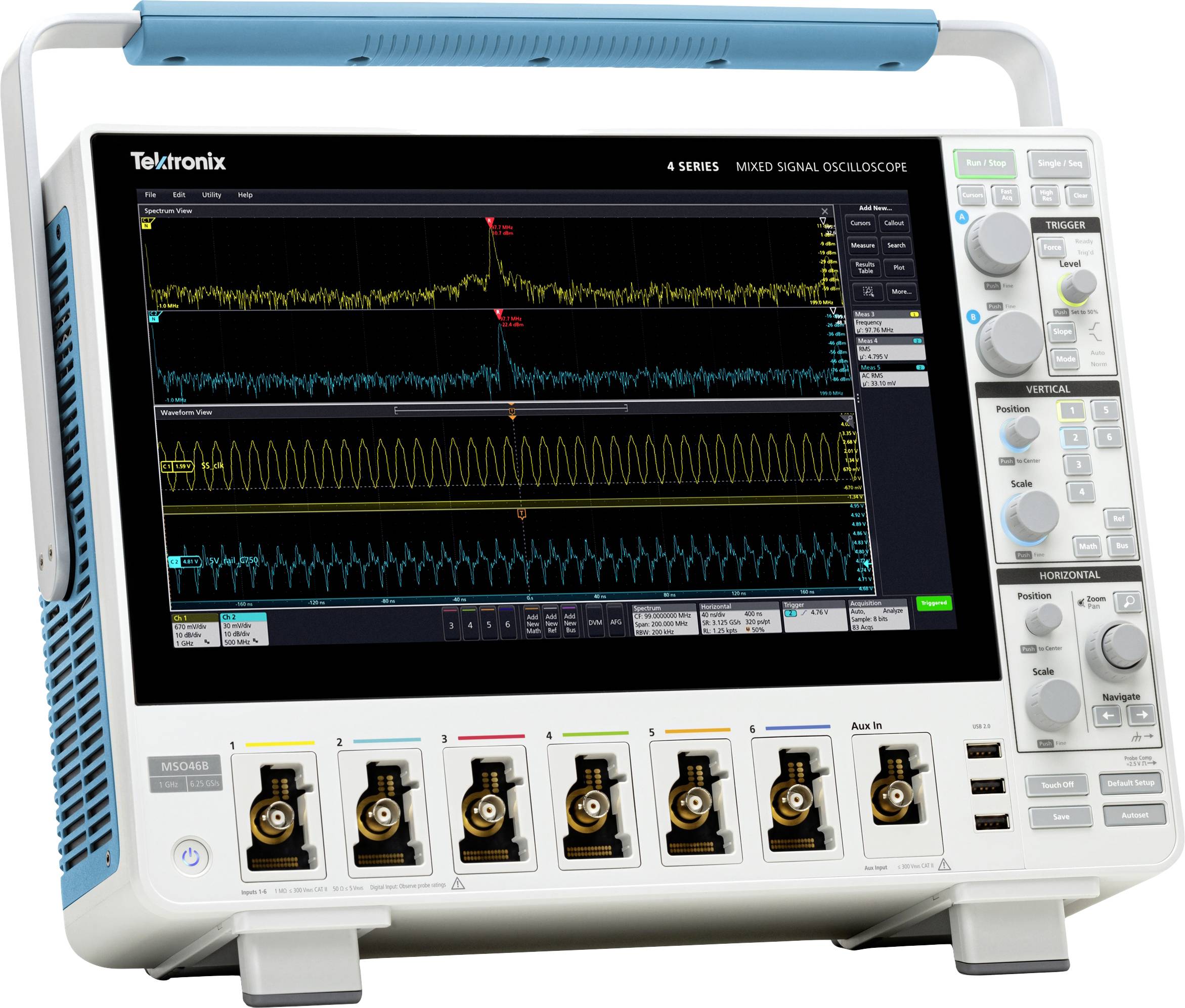

Osciloskop s digitálním zobrazením komplexních signálů na obrazovce; modrý korpus, několik ovládacích prvků a přípojek.

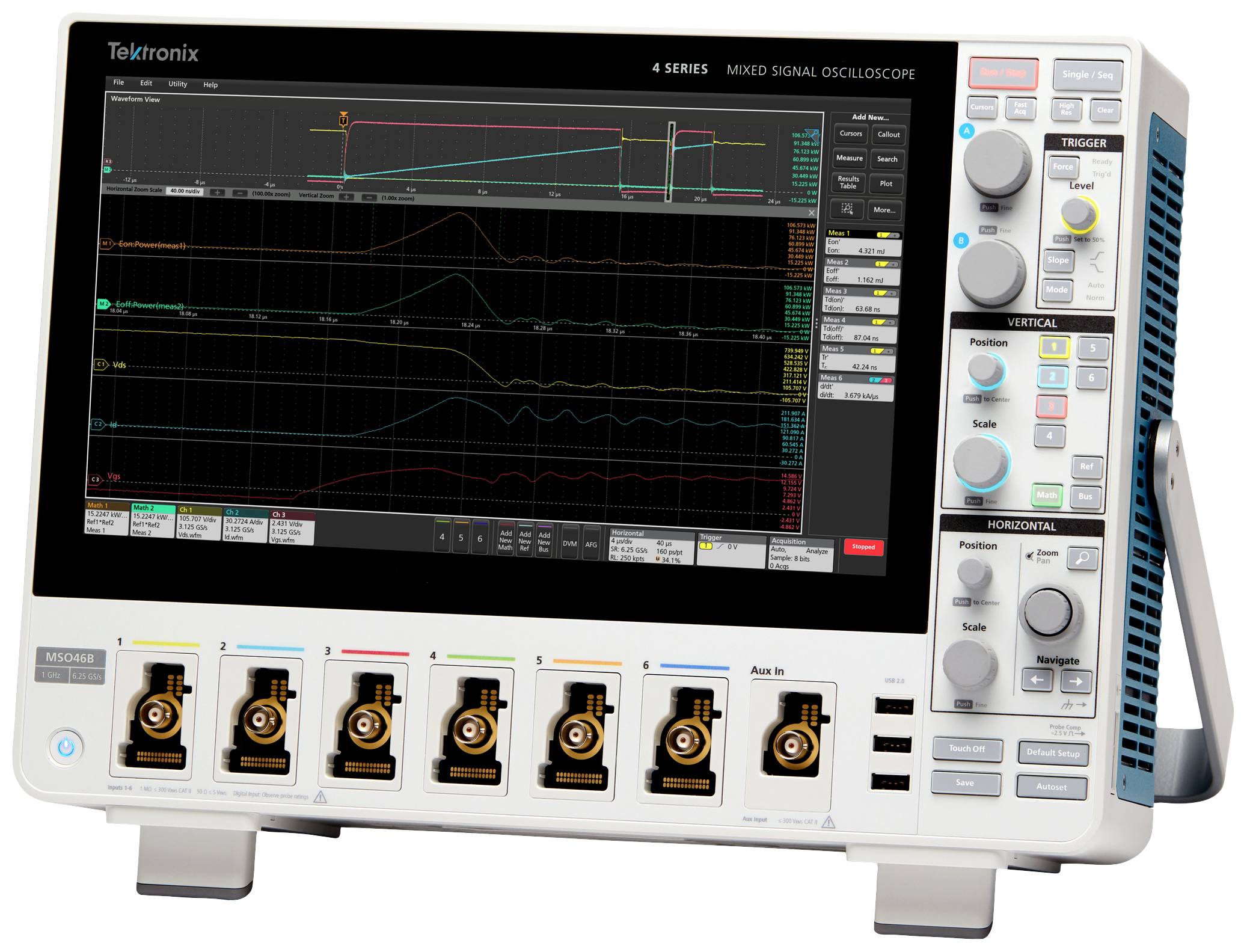

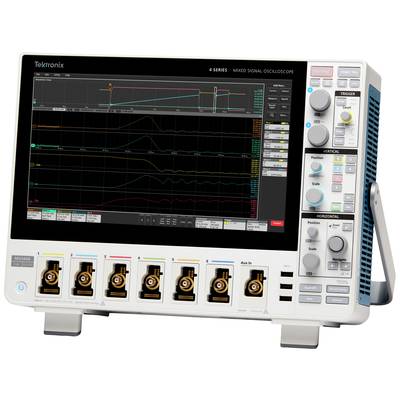

Osciloskop s velkým displejem zobrazuje několik elektronických vlnových signálů a měřicích parametrů. Ovládací tlačítka jsou umístěna vpravo.

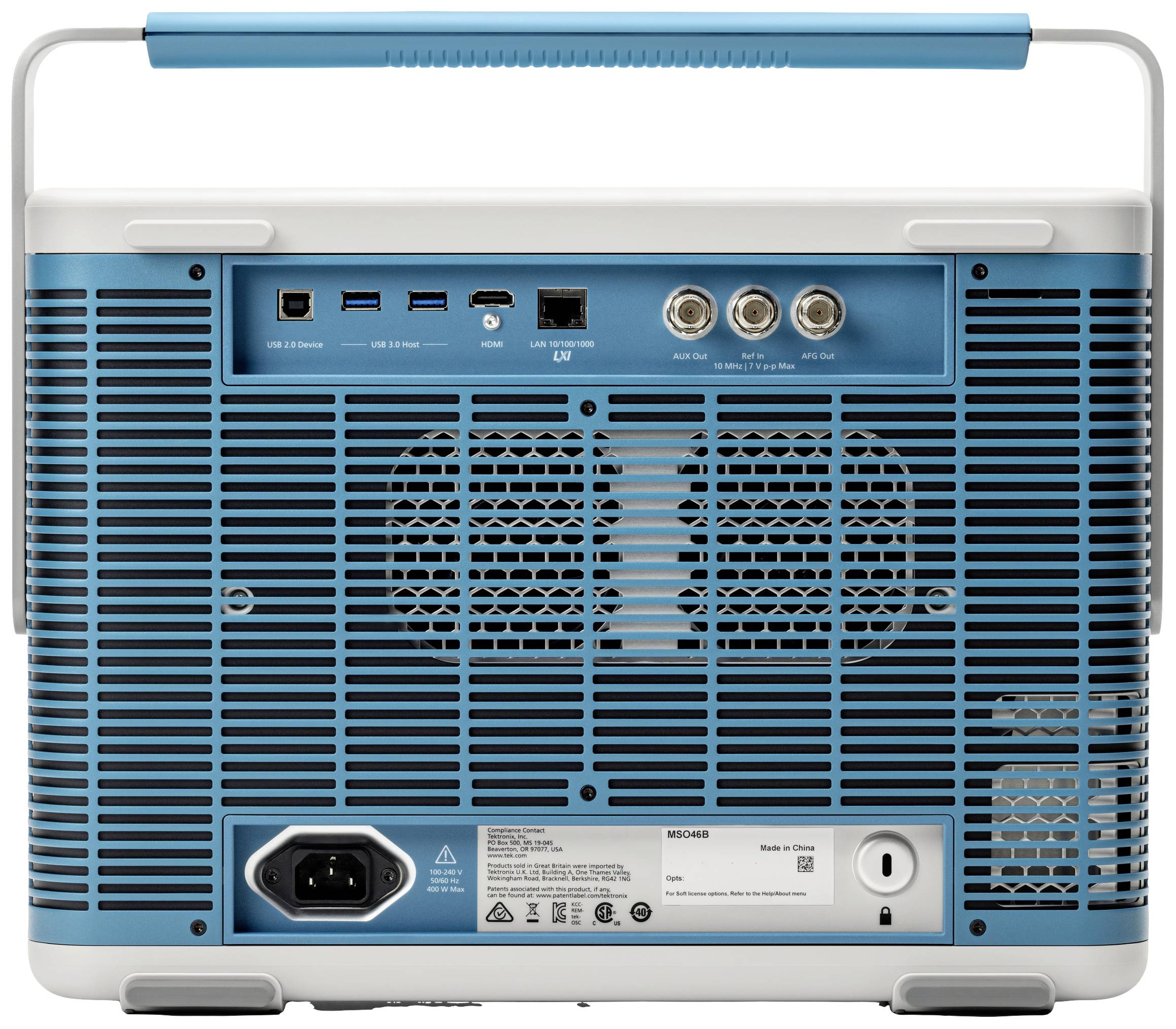

Zadní strana modrého zařízení s různými konektory: USB, LAN, anténní vstupy a napájecí konektor, s důrazem na technické detaily.

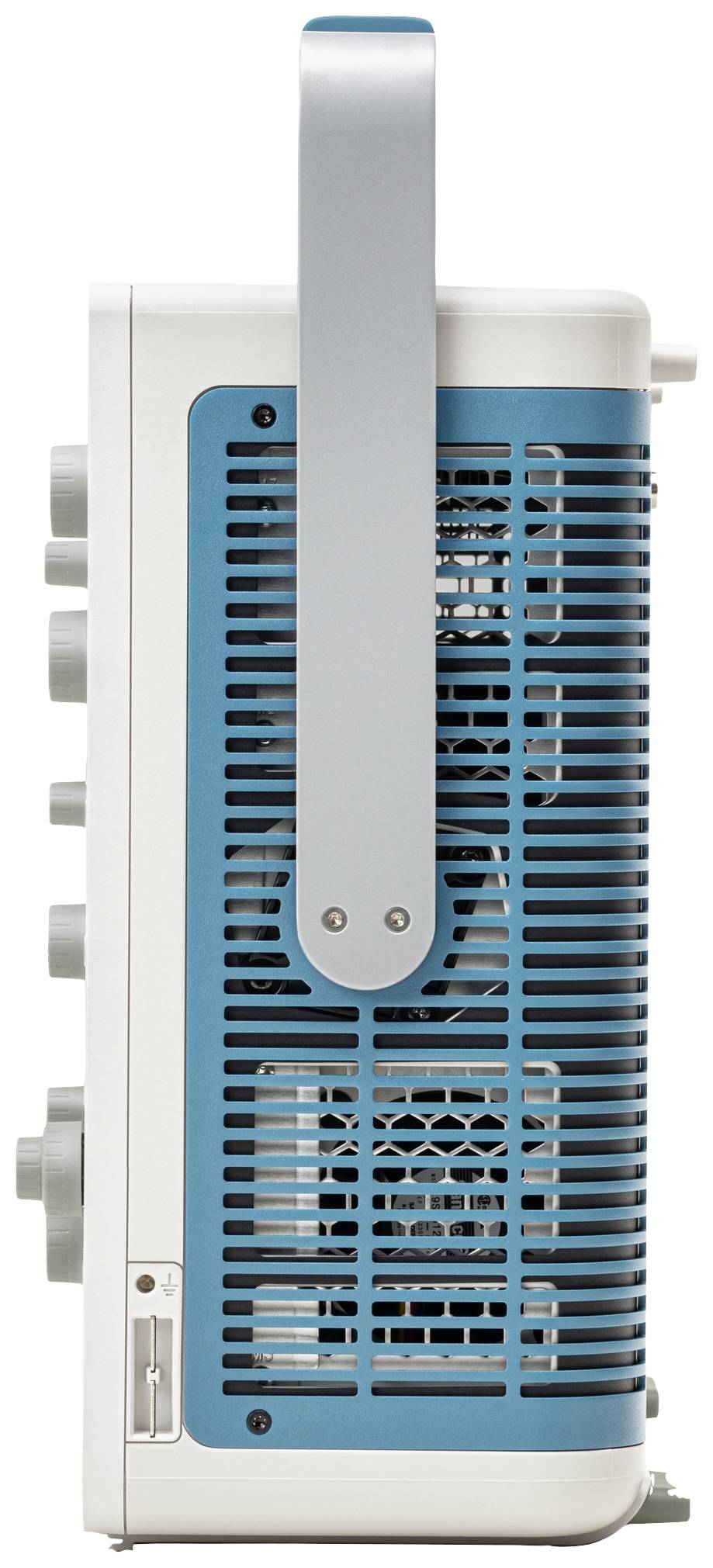

Přenosné rádio pohledem z boku. Má modré větrací otvory a stříbrnou rukojeť. Po straně jsou viditelná ovládací tlačítka.

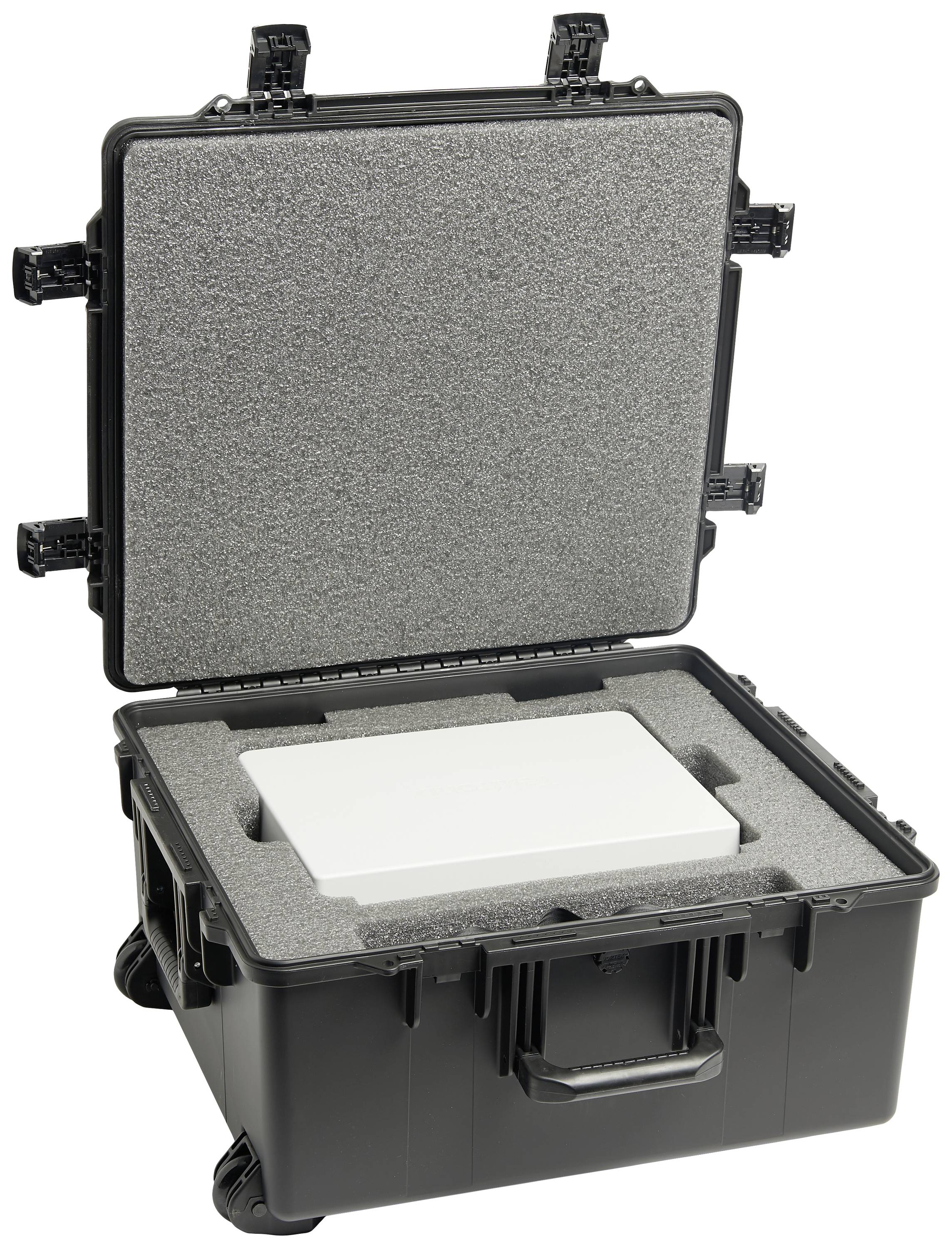

Černý ochranný kufřík s pěnovou výplní, otevřený, zobrazuje zabalené obdélníkové zařízení, připravené k přepravě nebo uskladnění.

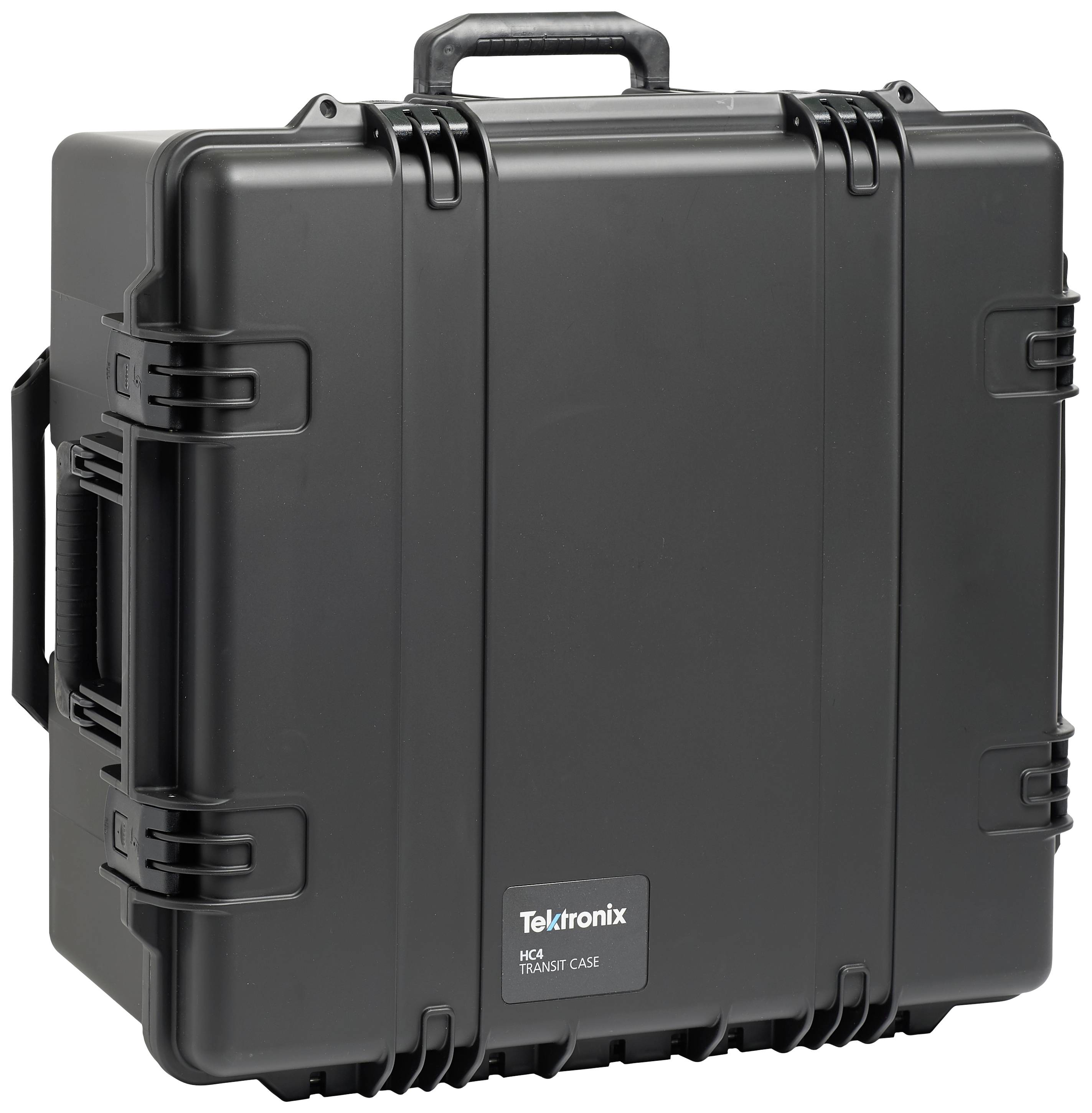

Černý kufr s tvrdým pláštěm s rukojetí, označený štítkem 'Tektronix HCA Transit Case', vhodný pro bezpečnou přepravu citlivých zařízení.

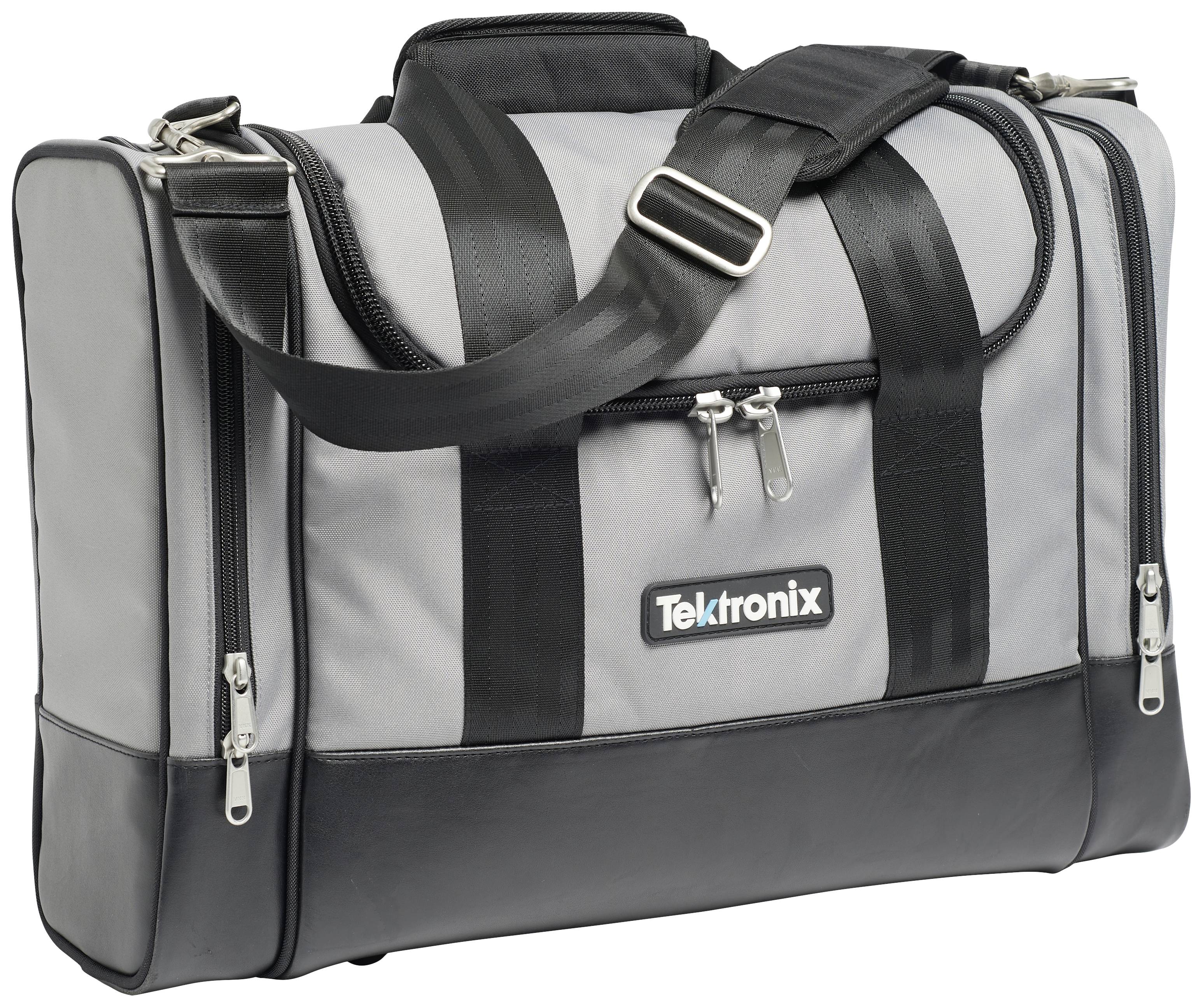

Šedočerná messenger taška s logem 'Tektronix', několika zipy a nastavitelným ramenním popruhem.

1/8

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (815 316,10 Kč / kus)

815 316,10 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

1500 MHz
Počet analogových vstupů 4

Technické parametry

Kategorie produktu: digitální osciloskop

Šířka pásma: 1500 MHz

Vzorkovací frekvence na kanál: 6.25 GSa/s

Rozlišení: 12 Bit

Velikost obrazovky: 13.3 palec

Vlastnosti osciloskopu: mixovaný signál (MSO)

Počet analogových vstupů: 4

: bez certifikátu

Vstupní impedance: 1 MΩ

Vstupní spojení: DC/AC

Vstupní napětí: 5 - 300 V

Rozm.: (d x š x v) 155 x 405 x 249 mm

Hmotnost: 7.3 kg

Počet digitálních vstupů max.: 8

Displej: 1920 x 1080 pixelů

Šířka: 405 mm

V: 249 mm

Délka: 155 mm

Rozhraní: USB
LAN
HDMI

Hloubka paměti na kanál (Mpts): 31.25 Mpts

Typ: MSO44B 4-BW-1500

Ke stažení

List technických údajů

List technických údajů 2997009 Tektronix MSO44B 4-BW-1500 digitální osciloskop 1500 MHz, 4kanálový, 6.25 GSa/s, 31.25 Mpts, 12 Bit, mixovaný signál (MS

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2997009 Tektronix MSO44B 4-BW-1500 digitální osciloskop 1500 MHz, 4kanálový, 6.25 GSa/s, 31.25 Mpts, 12 Bit, mixovaný signál (MS

Popis

MSO řady 4 B představuje nové měřítko ideal pro výkon, analytické funkce a uživatelskou zkušenost. Druhá generace tohoto přístroje má integrovanou novou platformu zpracování, která více než zdvojnásobuje jeho schopnost odezvy, výrazně urychluje měření a přenos dat, při plné podpoře dálkového ovládání a provozu. Modely jsou k dispozici se 4 vstupy FlexChannel® pro vysokou viditelnost ve designové konstrukci. Snímání s vysokým rozlišením 12 bitů poskytuje přesné měření na novém 13,3" HD displeji s vyšším kontrastem. Kromě toho umožňuje synchronizovaná vícekanálová spektrální analýza zjištění zdrojů hluku a HF měření. Tento výjimečný měřicí výkon je kombinován s intuitivním, oceněným uživatelským rozhraním. To usnadňuje rychlé a přesné výsledky.

Vstupní kanály
4 vstupy FlexChannel®
Každý flexibilní kanál poskytuje:
Analogový signál, který lze zobrazit jako zobrazení signálů, spektrální nebo oba současně
8 digitálních logických vstupů s logickou sondou TLP058

Rychlost snímání (všechny analogové/digitální kanály)
V reálném čase 6,25 GS/s.

Hloubka paměti (všechny analogové/digitální kanály)
31,25 M bodů Standard (62,5 M bodů volitelný upgrade

Detekce signálu
- >500.000 signálů/s.

Vertikální rozlišení:
12bit A/D převodník
Až 16 bitů v režimu Hi-Res

Standardní druhy triggerů
Příruby, šířka impulzu, Runt, Timeout, okno, logické, Setup & Hold, doba náběhu/doba odpadu, paralelní sběrnice, sekvence, vizuální spouštění, video (volitelné), HF vs. Čas (volitelný)
Pomocný strip ≤ 300 Veff. (Pouze Flankentriger)

Standardní analýza
Kurzor: Signální tvar, v-lišty, H-lišty, v+H-lišty
Měření 36
Spektrální zobrazení: Analýza frekvenčních domemů s nezávislými regulátory pro frekvenční a časové rozsahy
FastFrame™: Segmentovaný režim získávání paměti s maximální rychlostí spouštění > 5.000.000 signálů za sekundu
Plty: Časový vývoj, histogram a spektrum
Math: Aritmetický základní výpočet signálu, FFT a rozšířený editor matematiky
Vyhledávání: Vyhledání libovolných spouštěcích kritérií
