Name: Siemens 3RT2325-1BM40 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1729893
Availability: BackOrder

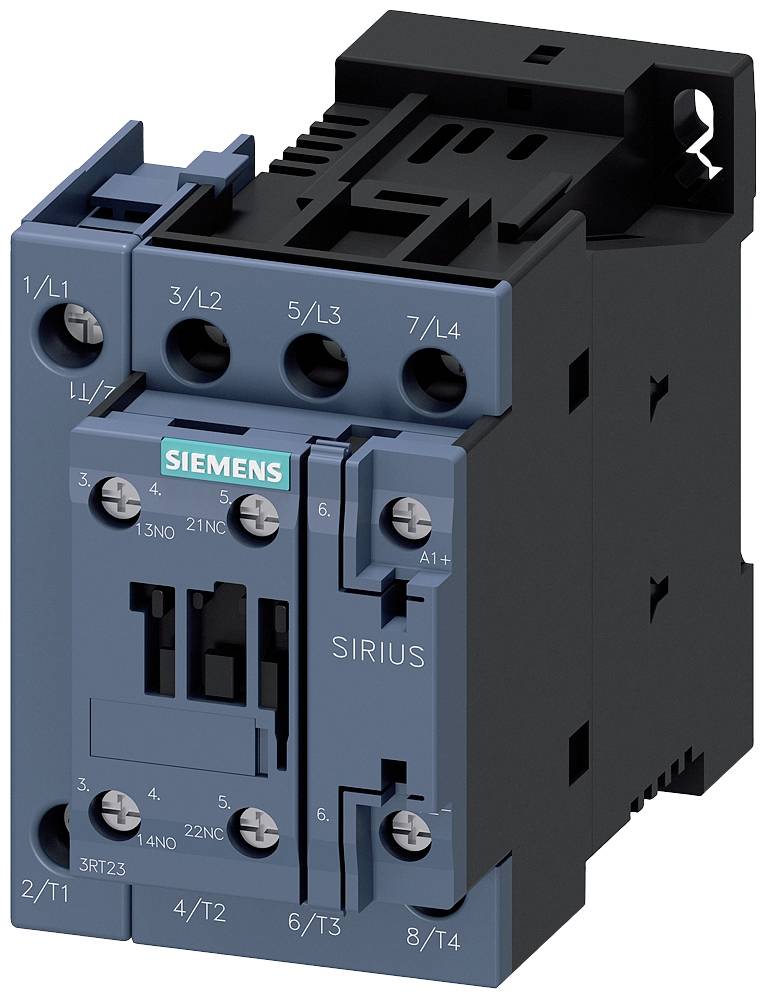

Elektrický stykač Siemens, model Sirius, s připojovacími svorkami pro ovládací a výkonové obvody.

Otevřená rozvodná skříň s elektronickými komponenty. V pozadí okno s kapkami deště, pohled na rozmazanou průmyslovou krajinu.

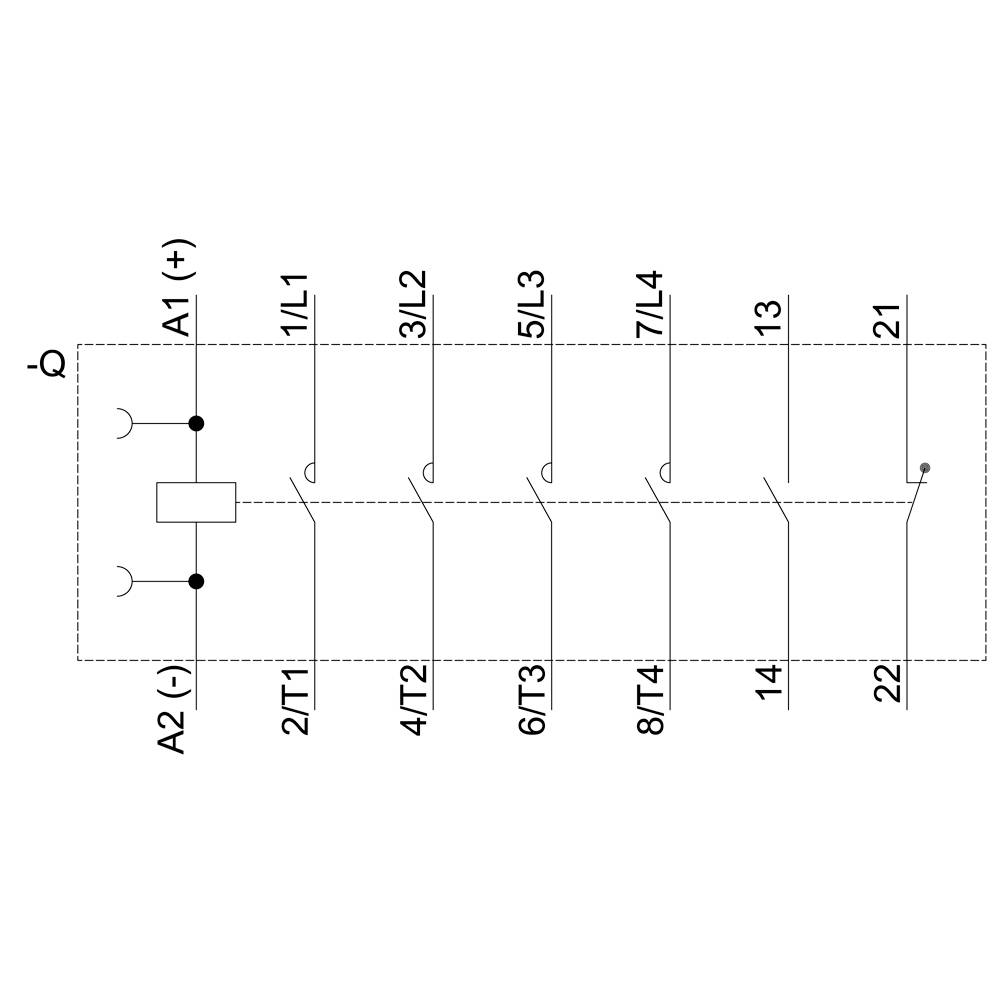

Schéma elektrického stykače s kontakty A1 (+) a A2 (-); svorky 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3.

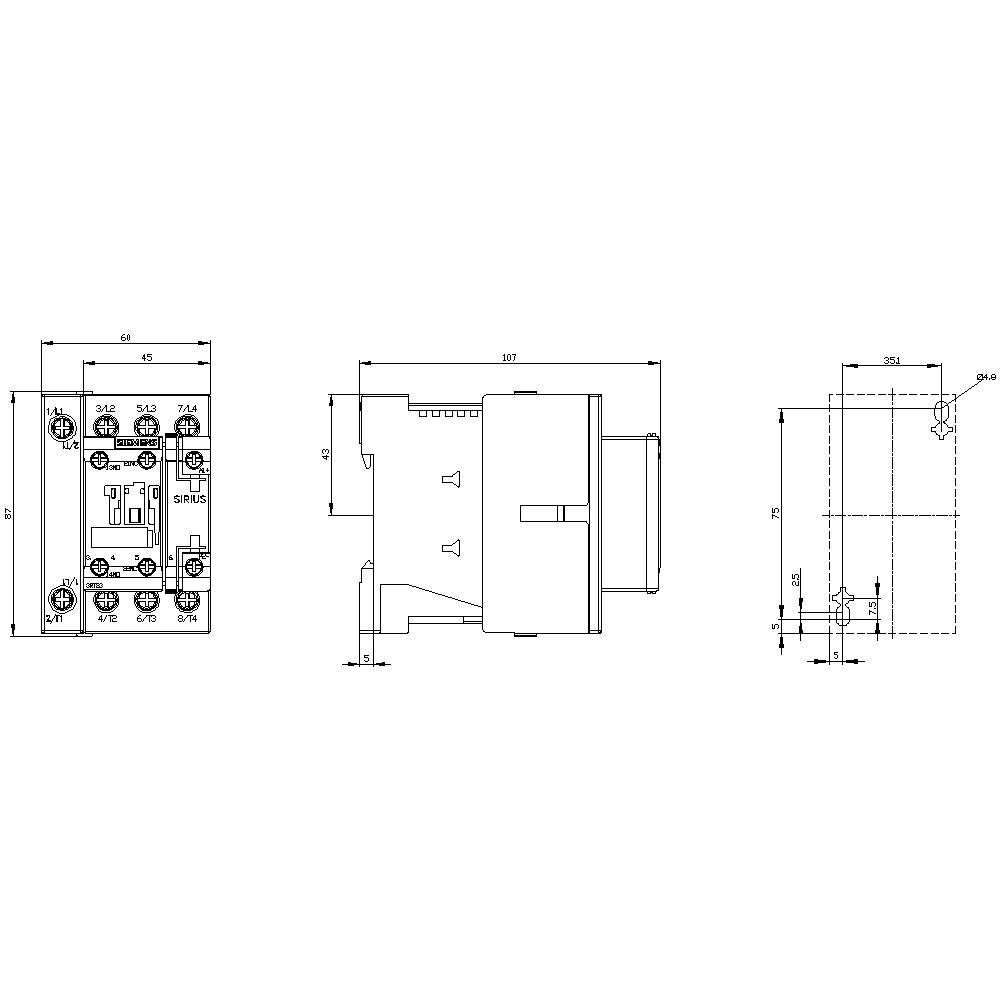

Technický výkres elektrického spínače s čelním, bočním a horním pohledem, včetně rozměrů a připojení.

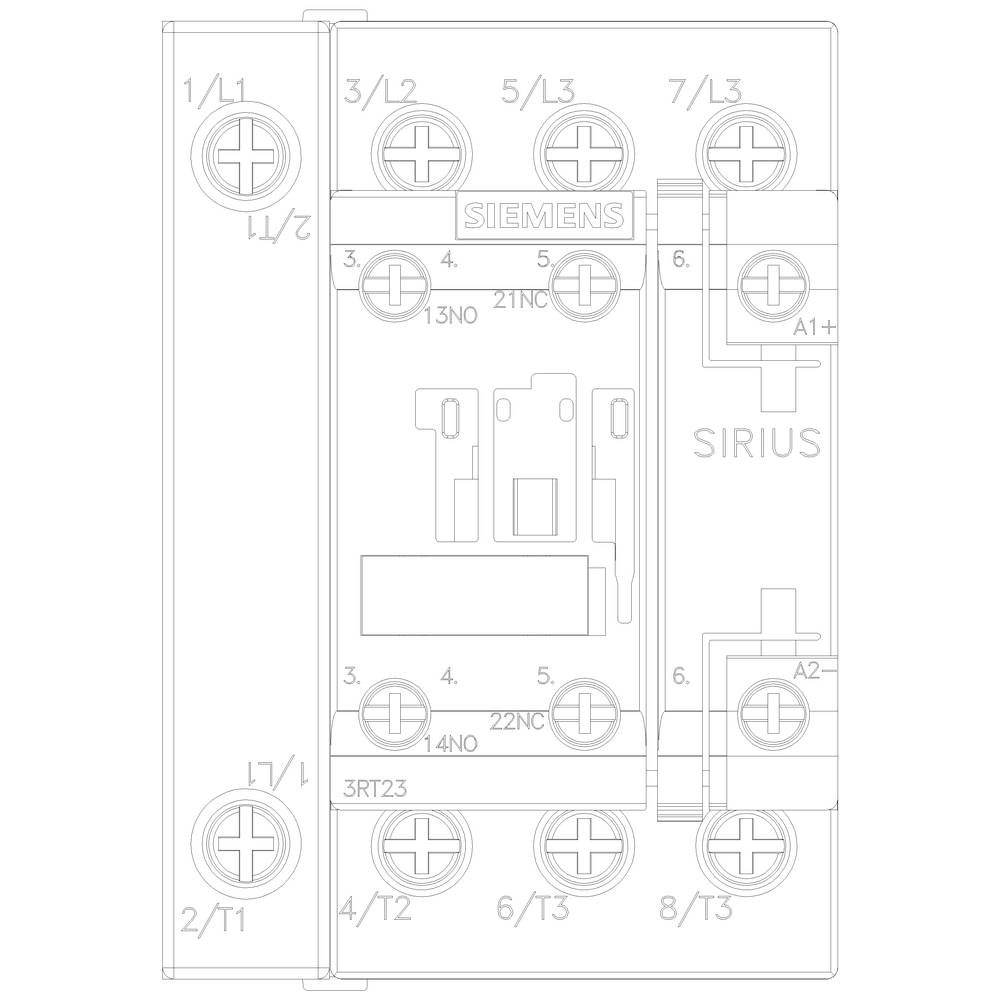

Technický výkres stykače Siemens. Zobrazuje svorky pro připojení, označení 'SIRIUS' a schéma zapojení.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Typ

3RT2325-1BM40

Konstrukční velikost

Typ kontaktu

4 spínací kontakty

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 632,23 Kč / kus)

2 962,81 Kč

-11 %

2 632,23 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 10 mm²

Kategorie produktu: stykač

Typ: 3RT2325-1BM40

Konstrukční velikost: S0

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Řídicí napětí (max.): 220 V/DC

Rozsah řídicího napětí: 220 V/DC (max)

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 35 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 60 mm

V: 85 mm

Hloubka: 107 mm

Rozm.: (š x v x h) 60 x 85 x 107 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 7.5 kW

: 4

: 1

: 1

: 15.5 A

: 35 A

: Screw connection

: DC

: 15.5 A

: 7.5 kW

UKCA: Ano
