Siemens 3RH2911-1FA22 blok pomocných spínačů okamžité spínání 10 A s pomocným kontaktem Vhodné pro značku (relé): Siemen

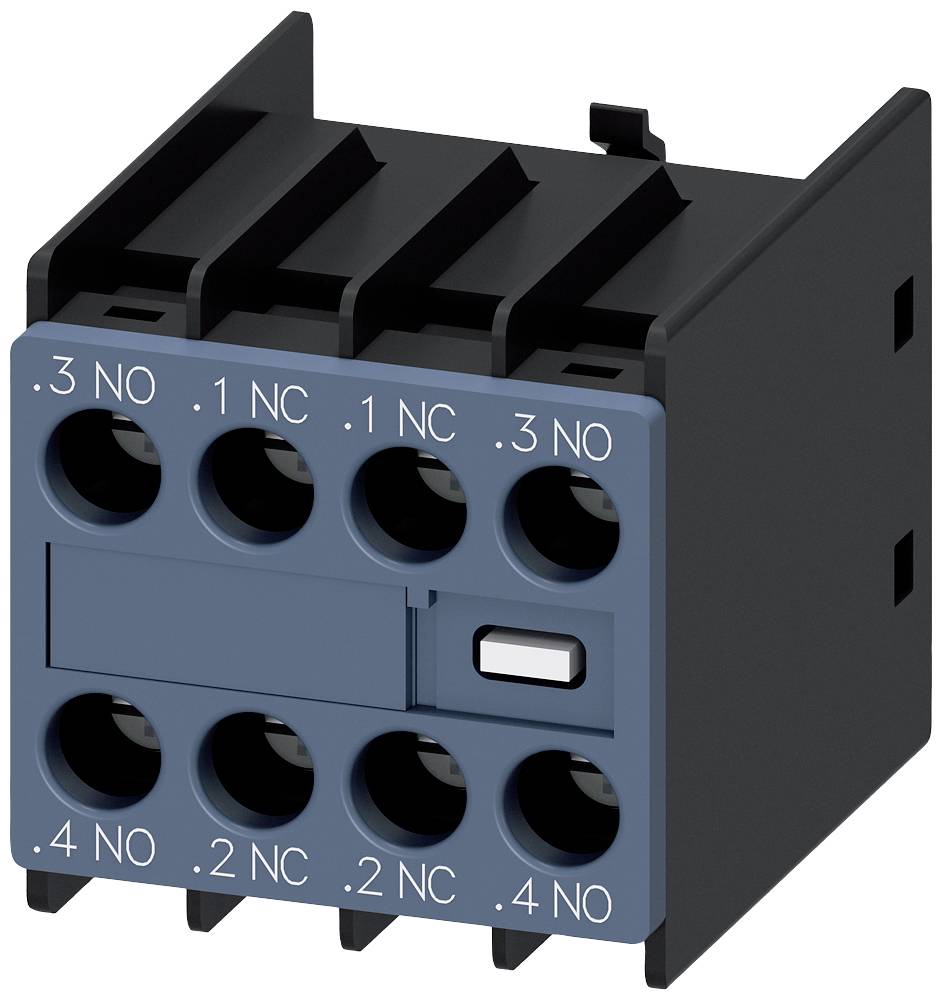

Elektrické relé s několika svorkami, označené '.3 NO', '.1 NC', '.4 NO'. Slouží k elektrickému spínání.

Ilustrační obrázek

Průmyslové řízení strojů v dešti. Vlevo je vidět otevřený rozvaděč s kabely a spínači; vpravo kapky deště na skle.

Diagram zobrazuje stykač velikosti 500 s příslušenstvím. Očíslované díly: pomocné kontakty, zámek, funkční moduly. Vysvětlivky ke každému dílu.

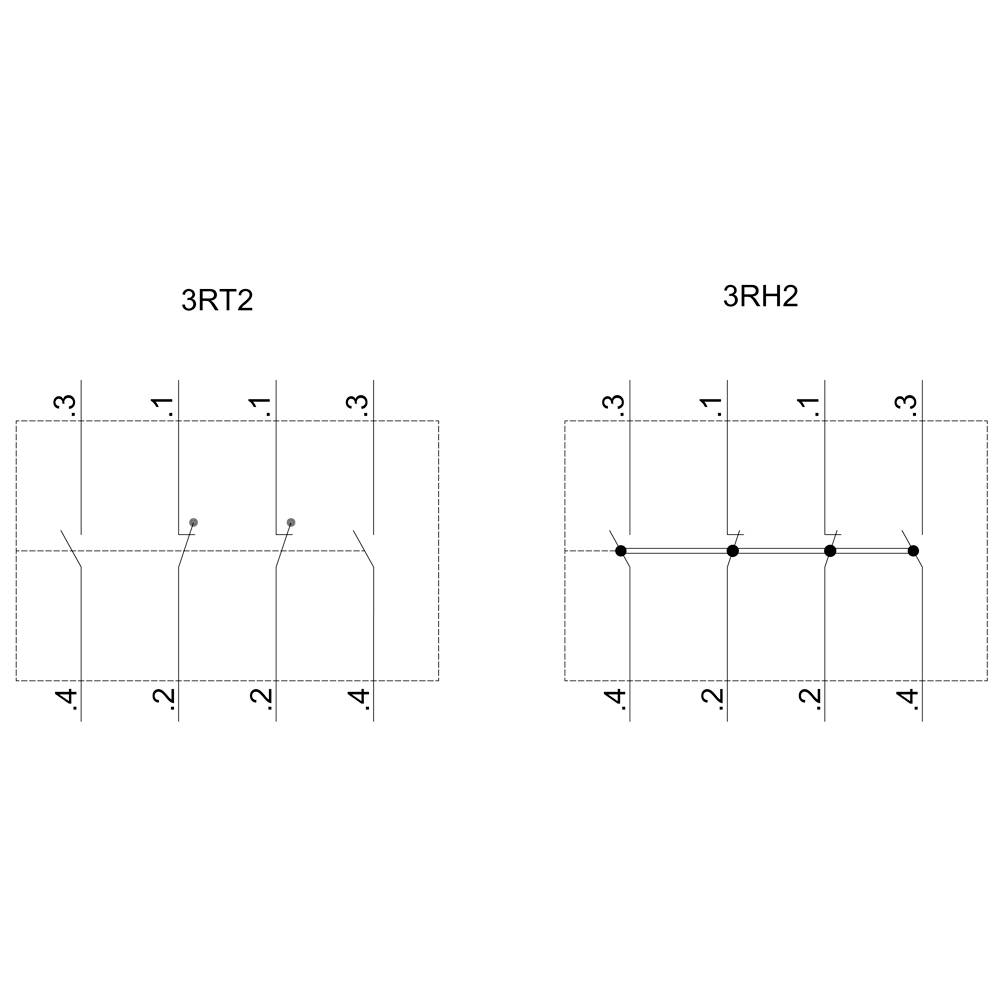

Schéma zapojení se dvěma sloupci: '3RT2' vlevo zobrazuje čtyři horizontální linky s čísly 1-4; '3RH2' vpravo má podobné linky.

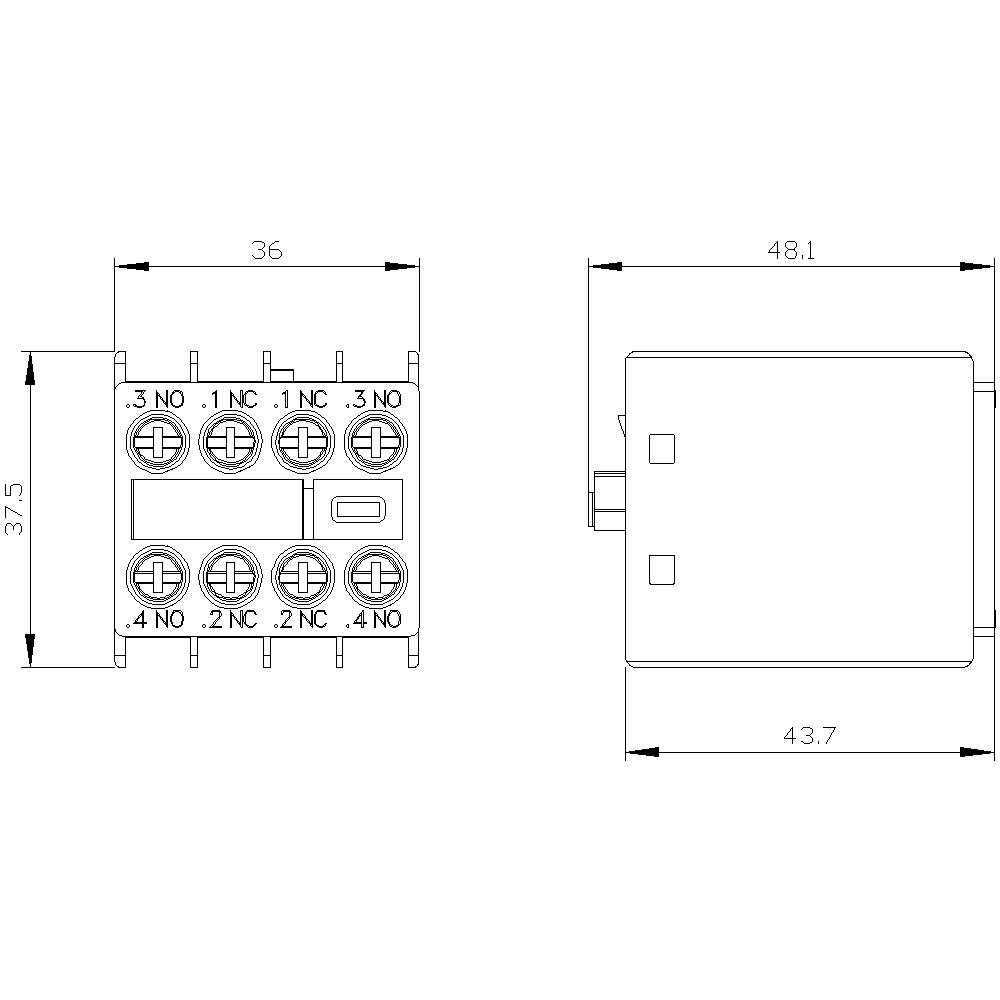

Technický výkres elektrického relé s rozměry: 36 mm šířka, 37,5 mm výška, 48,1 mm hloubka. Pohled shora a boční pohled.

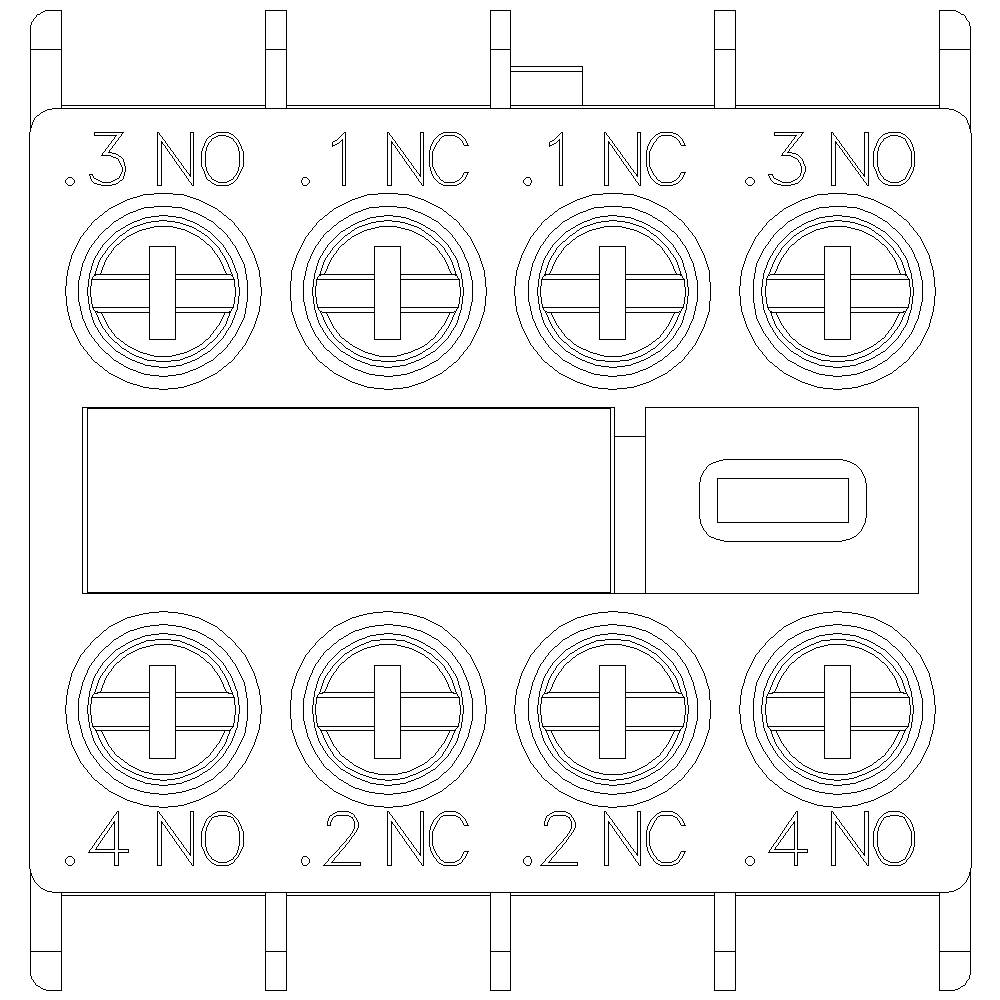

'Schéma elektrického spínače s osmi svorkami, označenými jako .3 NO, .1 NC, .1 NC, .3 NO nahoře a .4 NO, .2 NC, .2 NC, .4 NO dole.'

1/6

Ilustrační obrázek

Kategorie produktu

blok pomocných spínačů

Počet pólů

4pólový

Zatěžovací proud

10 A

Připojení

šroubová svorka

Typ

3RH2911-1FA22

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

44 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (574,38 Kč / kus)

574,38 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Pomocný spínací blok, přední, 2 S + 2 O, železniční 1 S, 1 O, 1 O, 1 S, pro Hilfs a motorové stykače, 3RT2 šroubové připojení, .3 / .4, .1 / .2, .1 / .2, .3 / .4 pomocný spínač SIRIUS 3RH29 k rozšíření pomocné kontakty v řídicí obvod. Pomocný vpředu 3RH29 lze bez nářadí velikosti nezávisle na ochranu 3RT2 a pomocné stykače 3RH2. Bloky pomocných spínačů se 3RH19/3RH29 jsou zepředu nebo boční varianty anbaubare, s až 4 okamžitý spínací resp. až dva voreilend spínaných Spínáních a Offnern. Které pomocný spínač lze jako vedené kontaktní prvky v Hilfsschutzen 3RH nebo také jako zrcadlovým kontaktům u výkonové chrání 3RT. Jsou celkově se šroubovým připojením a pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Kategorie produktu: blok pomocných spínačů

Typ: 3RH2911-1FA22

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ spínání: okamžité spínání

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Spínací napětí (max.): 600 V/DC
690 V/AC

Konstantní proud (max.): 10 A

Zatěžovací proud: 10 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: montáž na čelní stěnu

Připojení: šroubová svorka

Elektrická životnost: 200000

Mechanická životnost: 1.0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 37.5 mm

Hloubka: 43.7 mm

Rozm.: (š x v x h) 36 x 37.5 x 43.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

Hmotnost: 0.05

: Other

: Clip-on

: None

: 6 A

: Screw connection

: 0

: 2

: 2

: 0

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1431088 Siemens 3RH2911-1FA22 blok pomocných spínačů okamžité spínání 10 A s pomocným kontaktem Vhodné pro značku (relé): Siemen

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1431088 Siemens 3RH2911-1FA22 blok pomocných spínačů okamžité spínání 10 A s pomocným kontaktem Vhodné pro značku (relé): Siemen

Popis

Pomocný spínací blok pro Hilfs, motor a výkon ochranu série Siemens SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
