Siemens 3RA2814-1FW10 3RA28141FW10 pomocný spínač, 0.05 - 100 s, 1 ks

Elektrické spínací zařízení společnosti Siemens, model Sirius 3RA2814, určené pro řízení elektromotorů, zobrazuje připojení a ovládací prvky.

Ilustrační obrázek

Otevřená rozvaděčová skříň s různými elektrickými komponenty a kabely, pečlivě uspořádanými v několika úrovních.

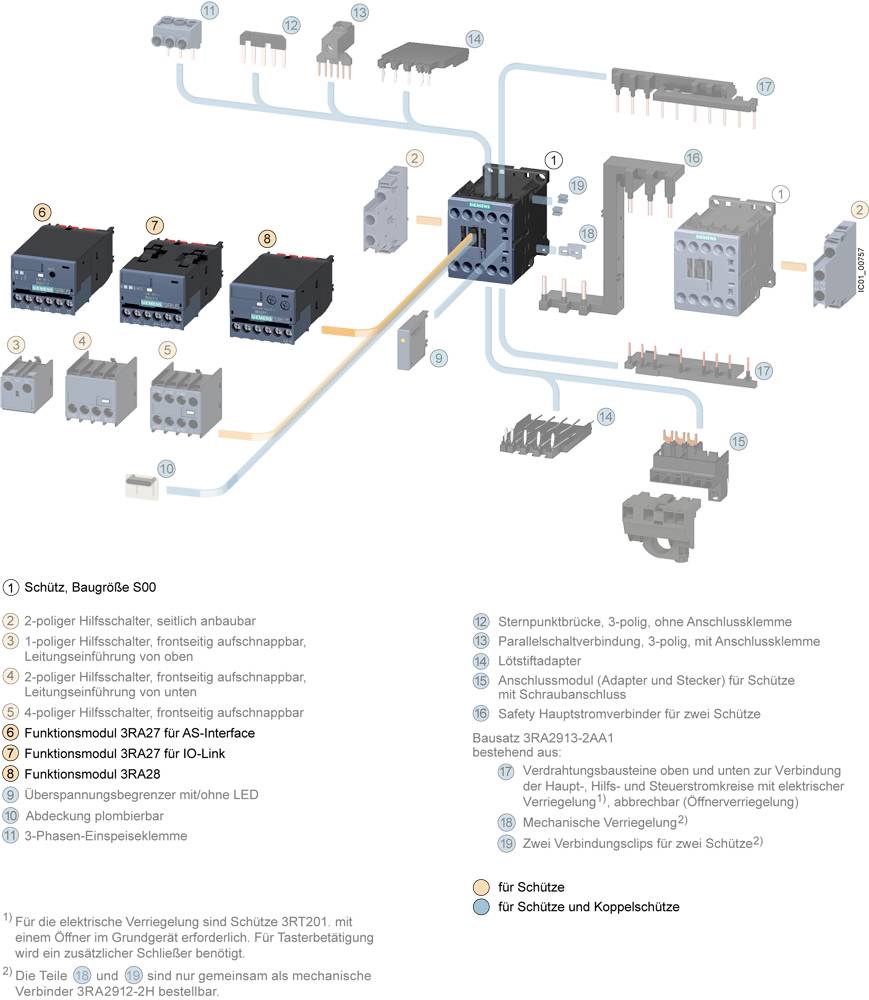

Spínací komponenty: Stavebnice 500, pomocné spínače, montážní příslušenství, funkční moduly. Přípojky pro stykače a propojovací stykače.

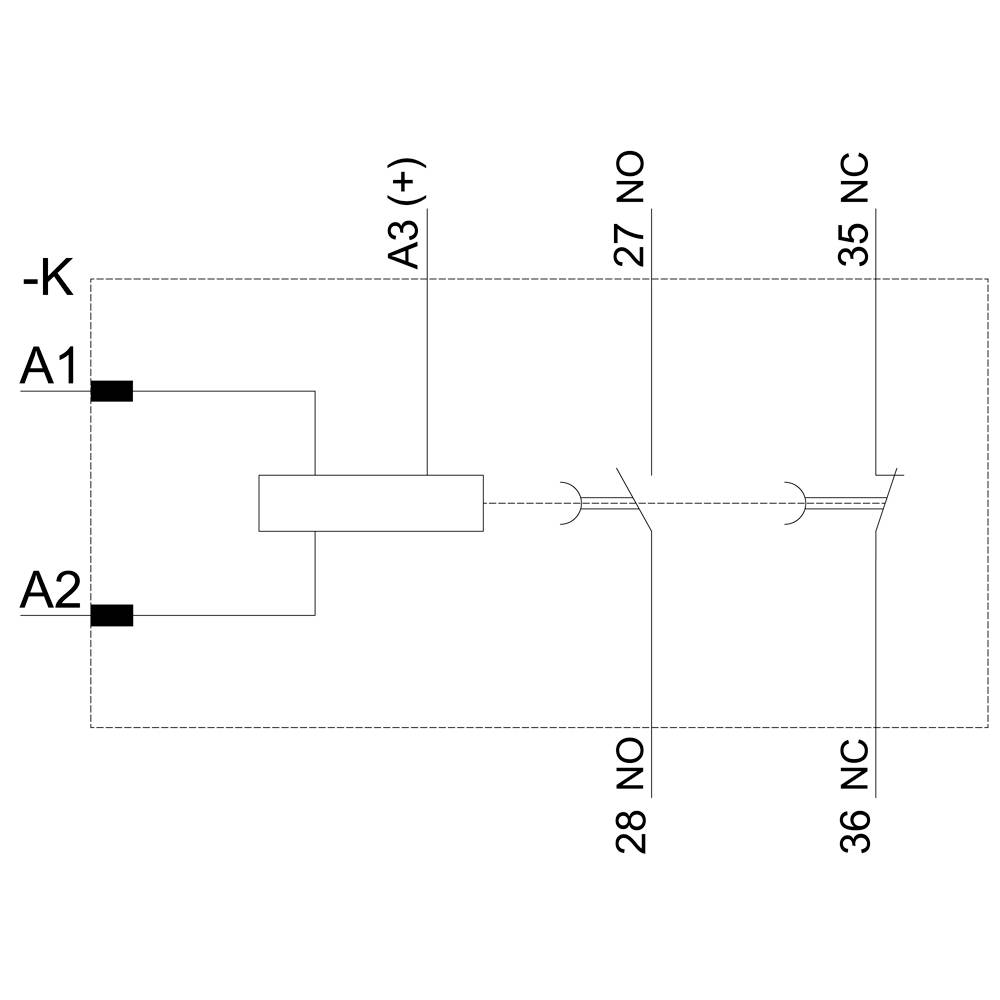

Elektrický schéma zapojení: Relé s kontakty A1, A2, A3 (+), 27 NO, 28 NO, 35 NC, 36 NC.

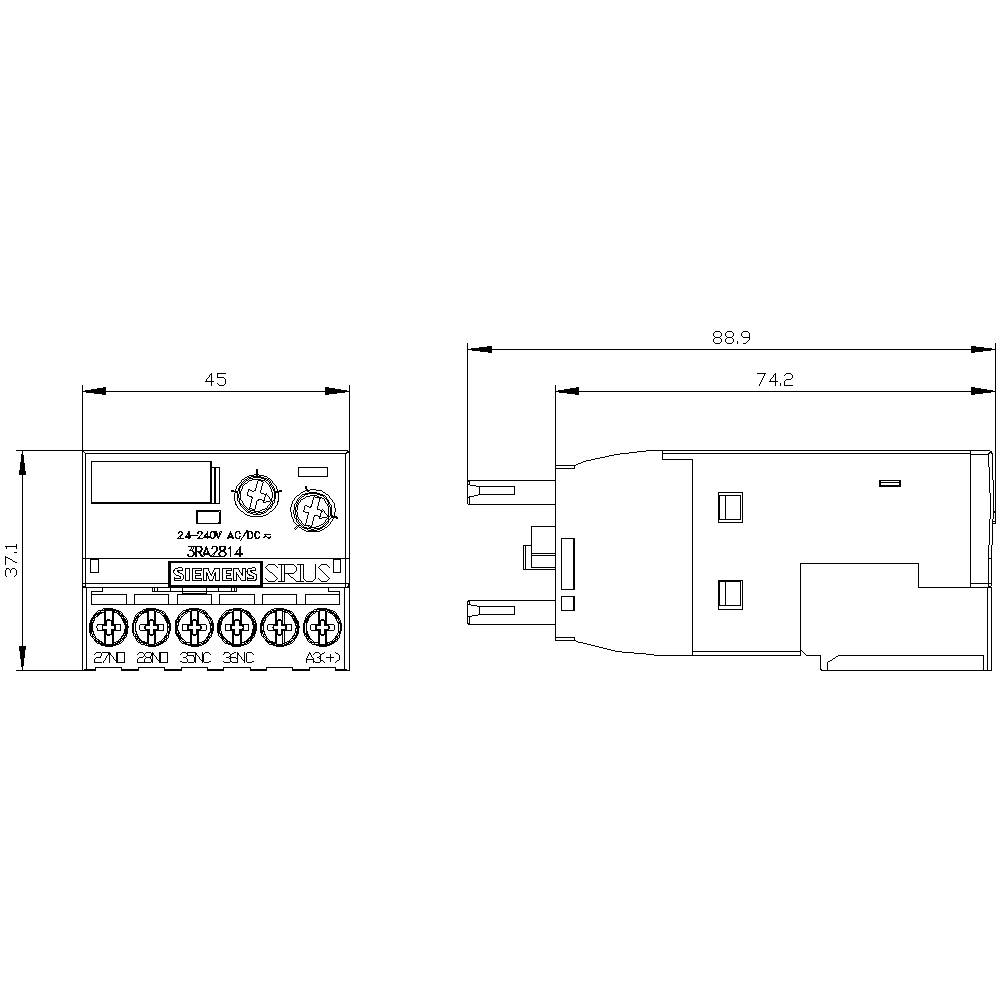

Technický výkres spínacího modulu s rozměry: šířka 88,9 mm, hloubka 45 mm, výška 74,2 mm. Pohled zepředu zobrazuje svorky.

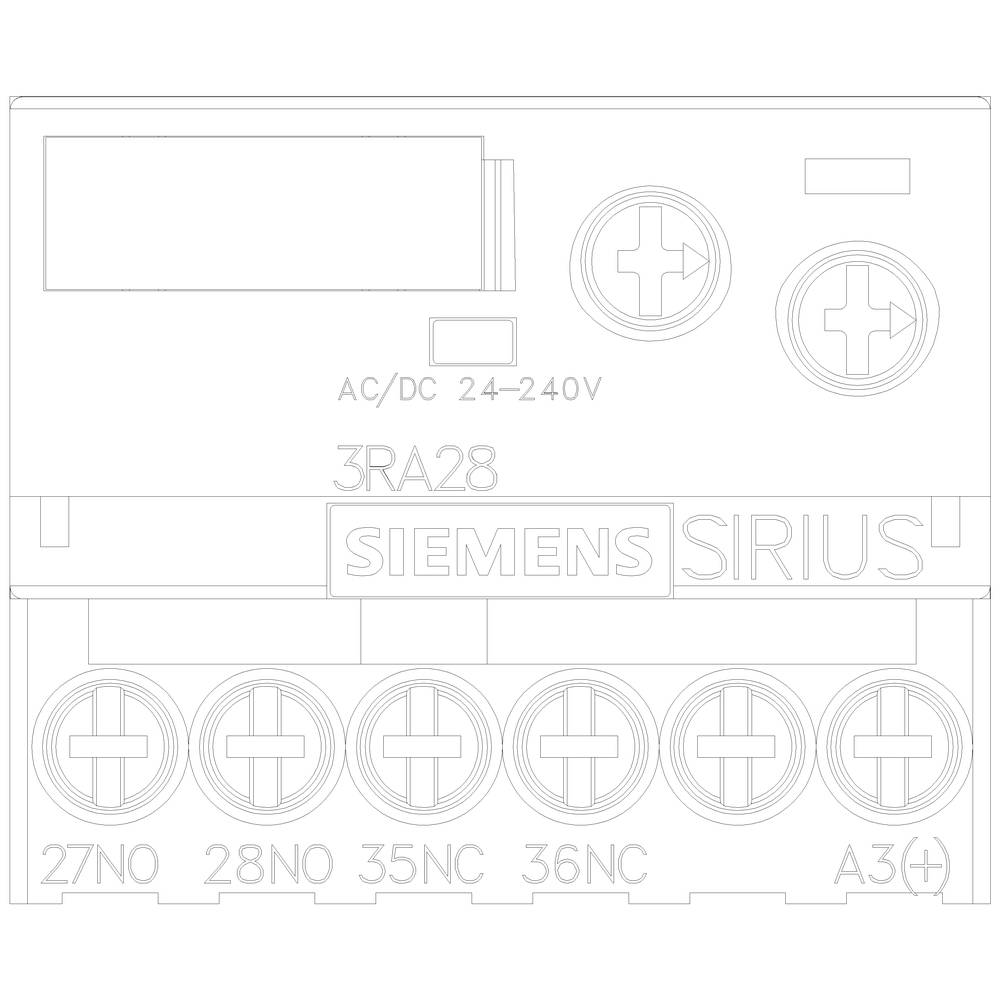

'3RA28', detailní záběr Siemens Sirius spínače. Viditelné jsou svorky 27NO, 28NO, 35NC, 36NC, A3+. Napětí: AC/DC 24-240V.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Provedení

Zpožděné vypnutí

Funkce

se zpožděným odpadem

Min. provozní napětí

24 V

Provozní napětí max.

240 V

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 180,99 Kč / kus)

3 180,99 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: pomocný spínač

Typ: 3RA2814-1FW10

Provedení: Zpožděné vypnutí

Funkce: se zpožděným odpadem

Min. provozní napětí: 24 V

Provozní napětí max.: 240 V

Provozní napětí: 24 - 240 V

Materiál kontaktu: AgNi

Časový rozsah (min.): 0.05 s

Časový rozsah (max.): 100 s

Min. teplota: -25 °C

Max. teplota: +60 °C

: IP20

Šířka: 45 mm

V: 38 mm

Hloubka: 74 mm

Rozm.: (š x v x h) 45 x 38 x 74 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Electronic

: 1

: 1

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1746550 Siemens 3RA2814-1FW10 3RA28141FW10 pomocný spínač, 0.05 - 100 s, 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746550 Siemens 3RA2814-1FW10 3RA28141FW10 pomocný spínač, 0.05 - 100 s, 1 ks

Popis

Elektronicky zpožděný pomocný zpožděným návratem a s ovládacím signálem relé 1 NC + 1 S AC/DC 24 - 240 V časový rozsah 0,05 - 100 s zepředu připevnění pro ochranu 3RT2 S00-S2 šroubové připojení varistor pro Bedampfung ochranné cívky integrovaný pomocný spínač SIRIUS 3RA28 elektronicky zpomaleném pro zpožděné spínání podle následujícího obvody pro připojení na ochranu 3RT2 a pomocné stykače 3RH2. Elektronicky ke zpožděnému pomocný nabízejí vysokou přesnost nastavení díky přepínatelných časových rozsahů a mají integrované elektrické zamykání a z integrovaného varistor (ochranné zapojení). Jednoduchý a nasazení bez nářadí umožňuje realizaci ovládání nezávislý časových funkcí bez dalších zapojení. Díky tomu se vyhnete zapojení a snižuje tak zkušební náklady. Díky čelní montáž na přístroje ušetříte místo na montážní lištu. Přístroje jsou díky mezinárodní následujícím aprobacím (např. IEC, CCC, UL/CSA) lze použít na celém světě. Elektronicky ke zpožděnému pomocný spínač pro stykač 3RT2 a pomocný 3RH2 ve velikosti S00 až S3. K dispozici s flexibilním široký rozsah napětí AC/DC 24-240 V, volitelnými výstupy 1 S + 1 O nebo 1 W a v šroubovými nebo Federzuganschlusstechnik. Pro elektronicky ke zpožděnému pomocný jsou stavebnice zapojení a plombovatelný kryt. SIRIUS relé - programem pro všechny případy.

Tento text byl přeložen strojově.
