Name: Siemens 3RT2037-1KB44 vazební stykač 3 spínací kontakty 30 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1
Brand: Siemens
SKU: 1745588
Availability: BackOrder

Černošedý průmyslový stykač s několika připojovacími svorkami a logem 'Siemens' na přední straně.

Rozvaděč s elektronickými komponenty je otevřený. Za ním je skrze deštěm zamlžené okno nejasně viditelný stroj.

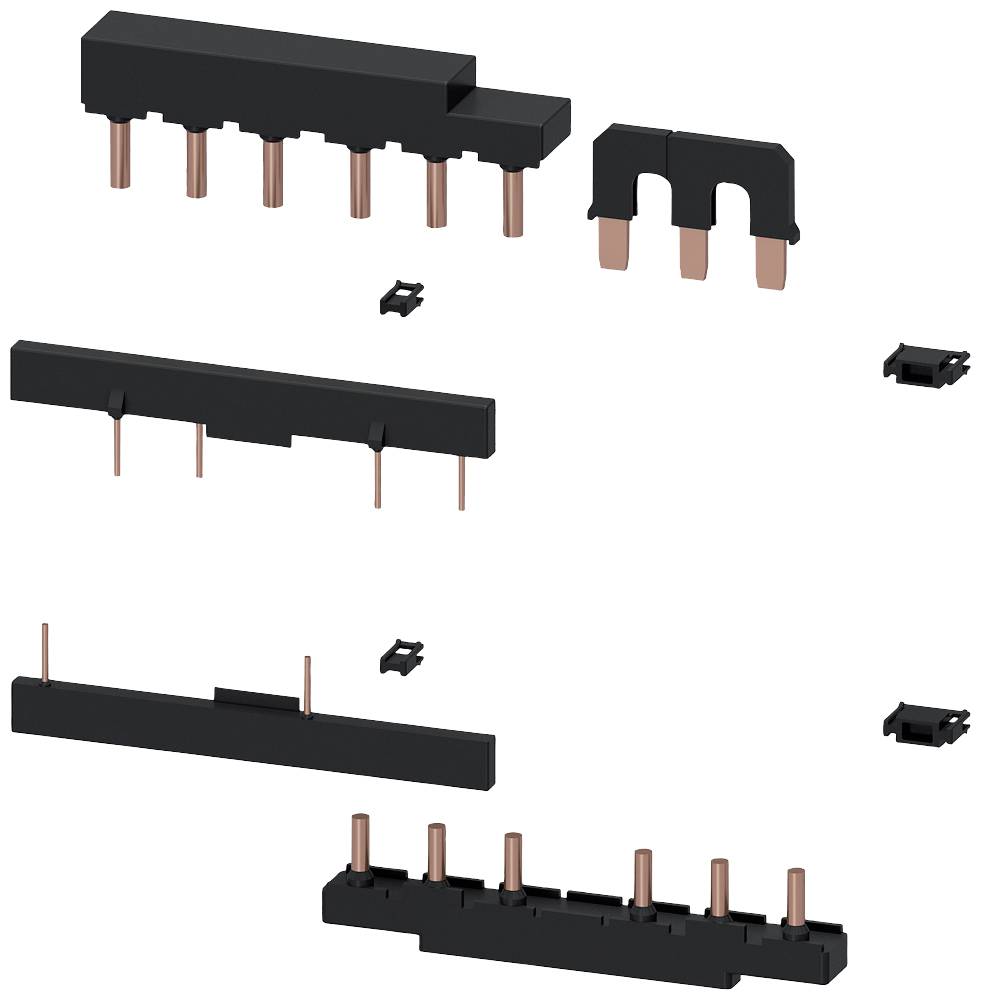

Stykač velikosti S2 s příslušenstvím: zobrazuje hlavní proudové okruhy, pomocné kontakty a možnosti připojení. Obsahuje funkční moduly a blokovací mechanismy pro stykače a spojovací stykače.

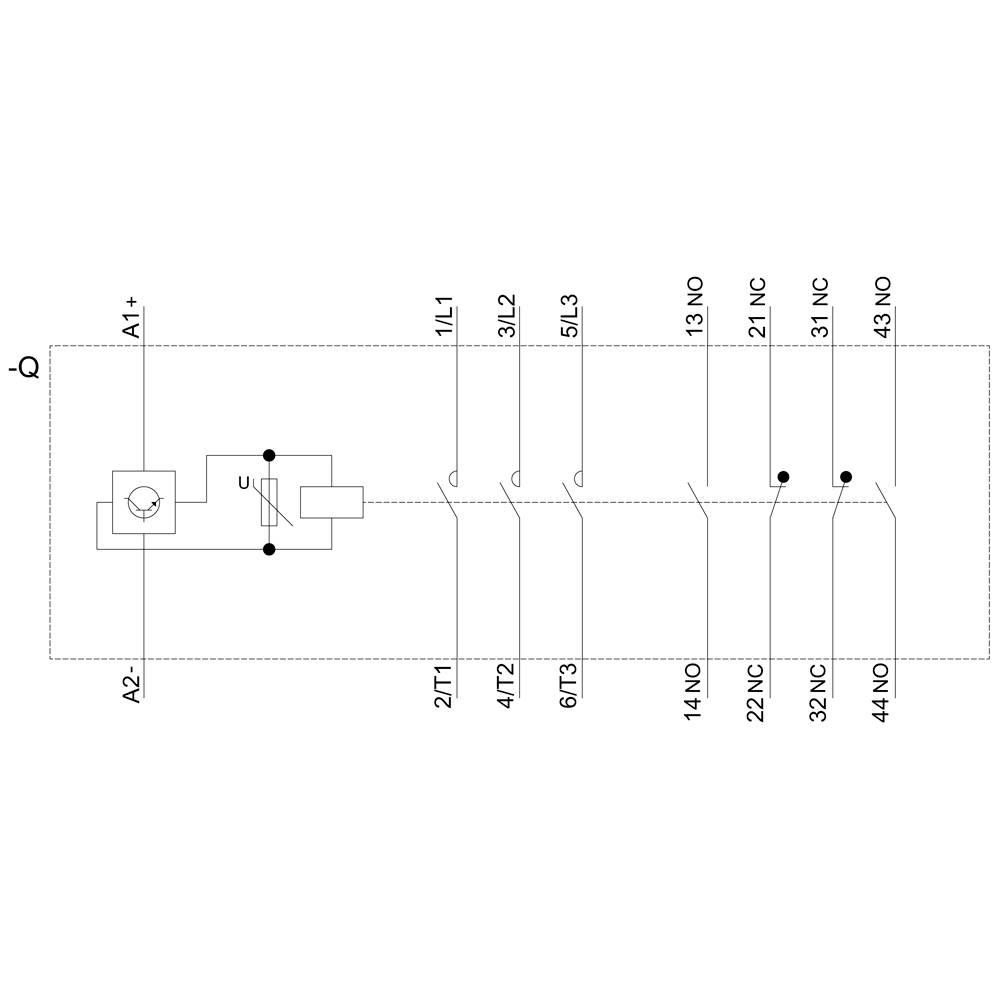

'Ochranné zapojení: Kontaktory schématu 1L1 až 3L3 vedou k přípojnicím 11, 13, 21, 22, 32, 43, 44. Žárovka je zobrazena vlevo nahoře.'

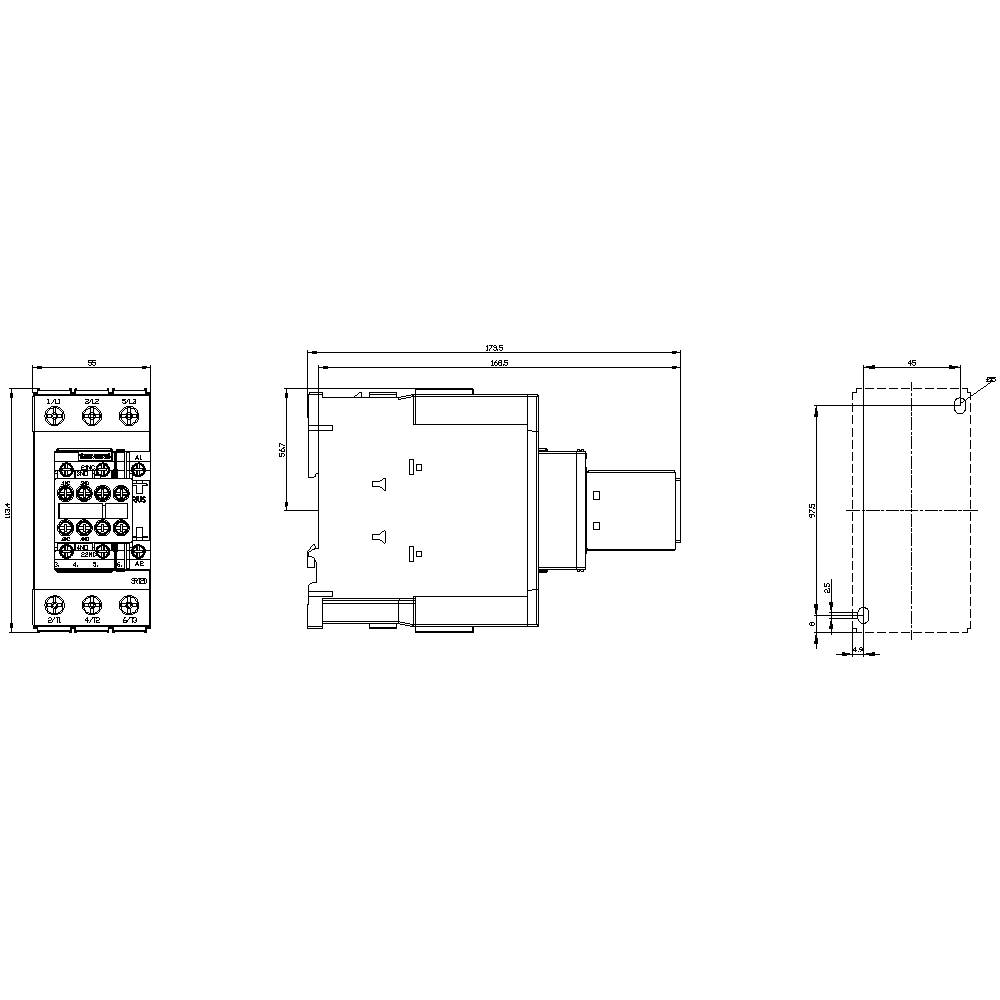

Konstrukční výkres elektrické komponenty se třemi pohledy: čelní, boční a pohled shora. Obsahuje rozměry a detaily připojení.

1/5

Ilustrační obrázek

Kategorie produktu

vazební stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

30 kW

Připojení

šroubovací

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (11 387,60 Kč / kus)

11 387,60 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 50 mm²
Průřez vodiče lanková: 35 mm²

Kategorie produktu: vazební stykač

Typ: 3RT2037-1KB44

Konstrukční velikost: S2

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 19.2 V/DC

Řídicí napětí (max.): 28.8 V/DC

Rozsah řídicího napětí: 19.2 - 28.8 V/DC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 65 A

: 30 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 55 mm

V: 114 mm

Hloubka: 174 mm

Rozm.: (š x v x h) 55 x 114 x 174 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 30 kW

: 3

: 2

: 2

: 65 A

: 80 A

: Screw connection

: DC

: 55 A

: 36.7749375

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Siemens 3RT2037-1KB44 vazební stykač 3 spínací kontakty 30 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1745588

Doručení: Út 3. 11.

Conrad Electronic

Tento produkt

30 kW

Min.: 1

Násobky: 1

11 387,60 Kč^*

Siemens 3RT2015-2KB41 vazební stykač 3 spínací kontakty 3 kW 690 V/AC s ochrannou diodou Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1730519

Doručení: St 21. 10.

Conrad Electronic

3 kW

Min.: 1

Násobky: 1

1 574,38 Kč^*

Siemens 3RT2017-1VB42 vazební stykač 3 spínací kontakty 5.5 kW 690 V/AC s diodou Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1741274

Doručení: St 21. 10.

Conrad Electronic

5.5 kW

Min.: 1

Násobky: 1

2 020,66 Kč^*

Siemens 3RT2017-2KB42 vazební stykač 3 spínací kontakty 5.5 kW 690 V/AC s ochrannou diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1748750

Okamžité doručení: Út 13. 10.

9 KsConrad Electronic

5.5 kW

Min.: 1

Násobky: 1

1 144,63 Kč^*

Siemens 3RT2024-1KB40 vazební stykač 3 spínací kontakty 5.5 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1704299

Doručení: St 21. 10.

Conrad Electronic

5.5 kW

Min.: 1

Násobky: 1

2 057,02 Kč^*

Siemens 3RT2026-1KB40 vazební stykač 3 spínací kontakty 690 V/AC s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1745735

Doručení: St 21. 10.

Conrad Electronic

Min.: 1

Násobky: 1

2 900,00 Kč^*

Siemens 3RT2027-1KA40 vazební stykač 3 spínací kontakty 15 kW 690 V/AC s varistorem 1 ks

Objednací číslo:1683142

Doručení: St 21. 10.

Conrad Electronic

15 kW

Min.: 1

Násobky: 1

3 949,59 Kč^*

Siemens 3RT2027-1KB40 vazební stykač 3 spínací kontakty 15 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1745951

Doručení: St 21. 10.

Conrad Electronic

15 kW

Min.: 1

Násobky: 1

3 949,59 Kč^*

Siemens 3RT2027-2KA40 vazební stykač 3 spínací kontakty 15 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1721336

Doručení: St 21. 10.

Conrad Electronic

15 kW

Min.: 1

Násobky: 1

3 896,69 Kč^*

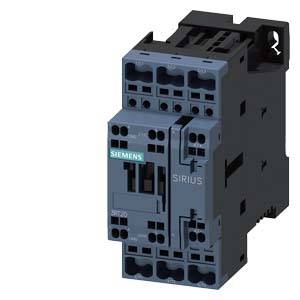

Siemens 3RT2027-2KB40 vazební stykač 3 spínací kontakty 690 V/AC s varistorem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1741045

Doručení: St 21. 10.

Conrad Electronic

Min.: 1

Násobky: 1

3 838,84 Kč^*

Ke stažení

List technických údajů

List technických údajů 1745588 Siemens 3RT2037-1KB44 vazební stykač 3 spínací kontakty 30 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745588 Siemens 3RT2037-1KB44 vazební stykač 3 spínací kontakty 30 kW 690 V/AC s varistorem Vhodné pro značku (relé): Siemens 1

Popis

Koppelschutz, AC-3, 30 kW / 400 V, 2 S + 2 O, 24 V DC, s varistorem, 3pólový, velikosti S2, šroubové připojení vhodné pro 2 A SPS výstupy koppelschutz SIRIUS 3RT2 pro spínání motory a pomocných a řídících obvodů, speciálně navržen pro přímé připojení na elektronické řízení. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
