Name: Siemens 3RT2024-1AP00 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1
Brand: Siemens
SKU: 1750244
Availability: InStock

Stykač od Siemensu, model Sirius, s několika připojovacími svorkami, určený pro řízení elektrických obvodů v průmyslových zařízeních.

Otevřená rozvodná skříň odhaluje složitou elektroniku vedle okna pokrytého kapkami deště. Venku je patrný automatizovaný proces.

Schematické znázornění ukazuje různé elektrické moduly, propojení a štítky pro montáž systému stykačů.

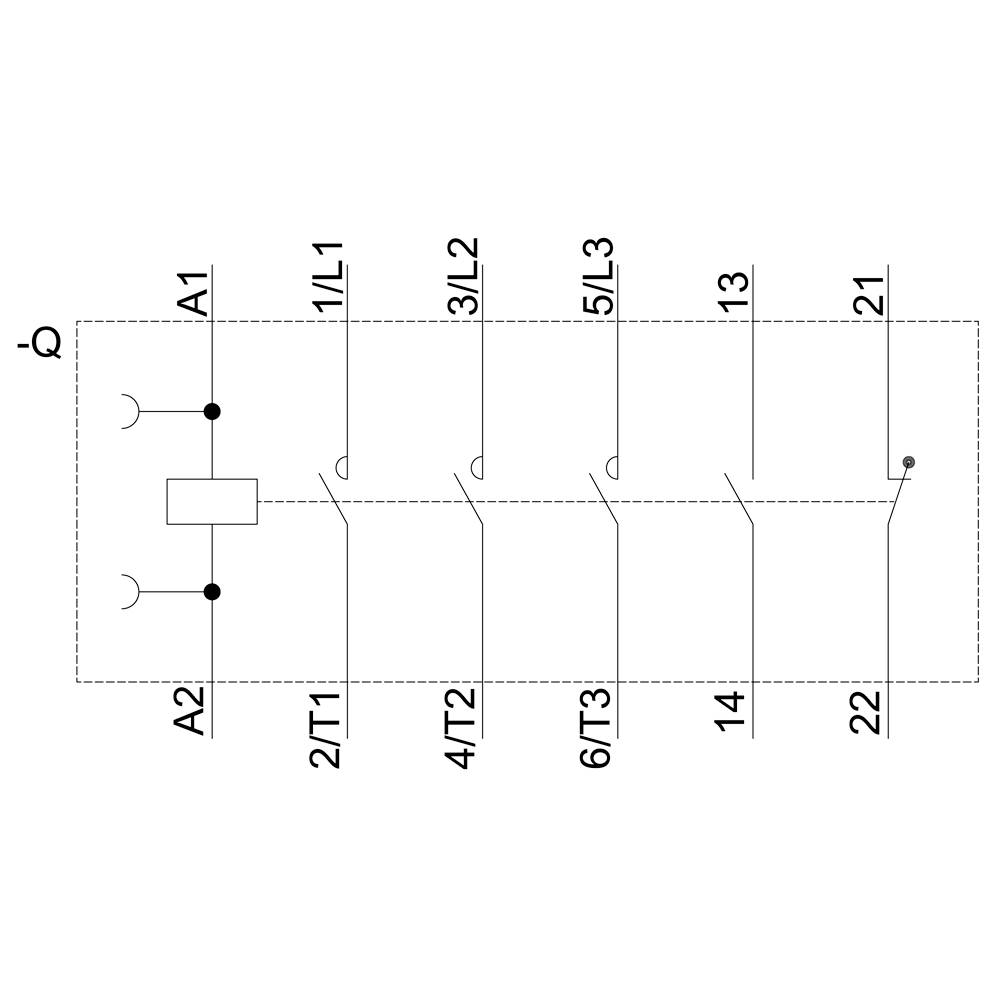

Schéma zapojení třífázového výkonového spínače s cívkou, kontakty a řídicími obvody. Zobrazeny spoje mezi A1/A2 a 1/L1-22.

Technický výkres elektrického relé. Zobrazuje tři pohledy: pohled zepředu, pohled z boku a pohled shora s podrobnými rozměry.

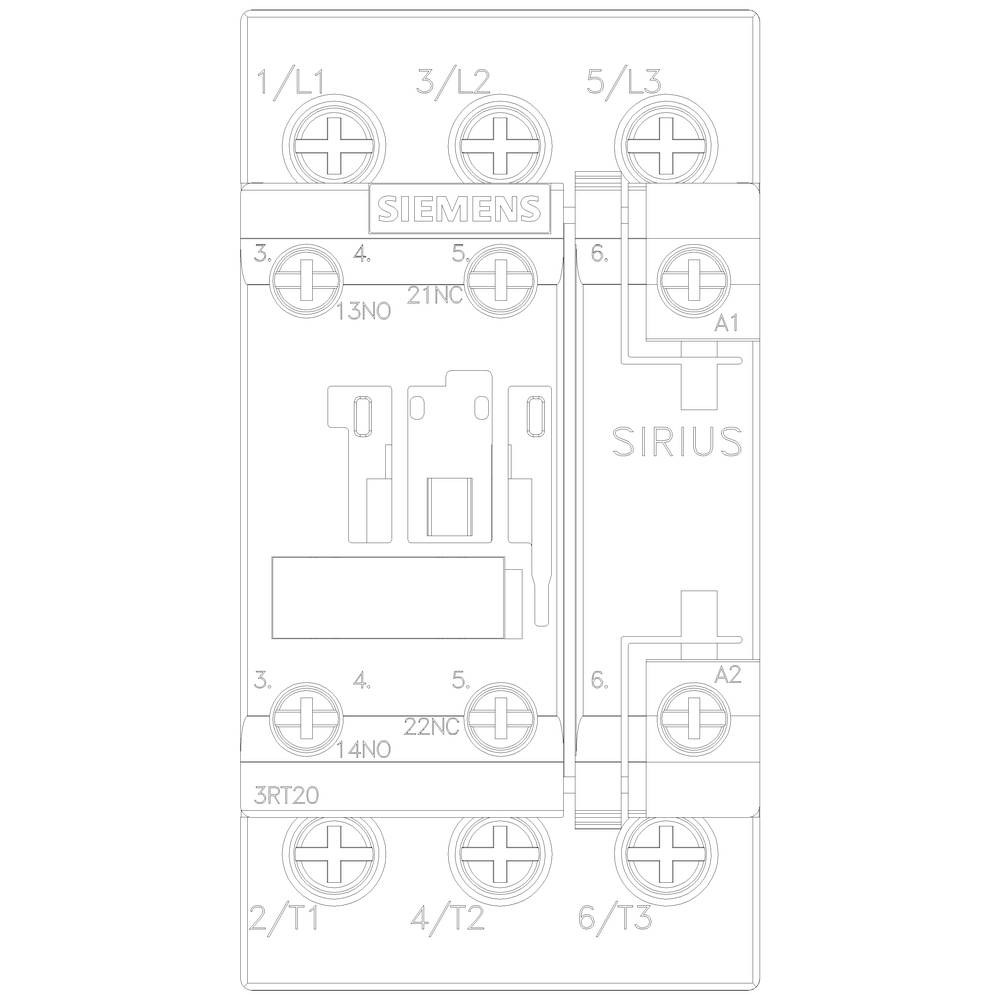

Schéma zapojení 'Siemens' SIRIUS stykače s očíslovanými svorkami a popisy. Hlavní svorky: L1, L2, L3, T1, T2, T3.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

5.5 kW

Připojení

šroubovací

Datasheety: (PDF)

Okamžité doručení: Út 13. 10.

7 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 536,36 Kč / kus)

1 536,36 Kč

Bez DPH.

Už jen 7 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 10 mm²

Kategorie produktu: stykač

Typ: 3RT2024-1AP00

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 V/AC (max)

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 12 A

: 5.5 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S0

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 85 mm

Hloubka: 97 mm

Rozm.: (d x š x v) 150 cm x 45 mm x 85 mm

Obsah: 1 ks

Splňuje RoHS: ano

Délka: 150 cm

Hmotnost: 410 g

: ANO

: 5.5 kW

: 3

: 1

: 1

: 12 A

: 40 A

: 230-230 V

: Screw connection

: AC

: 12.5 A

: 5.516

UKCA: Ano
