Phoenix Contact ELR 1-SC-230AC/600AC-20 polovodičový stykač spínání při nulovém napětí 20 A s LED diodou Vhodné pro znač

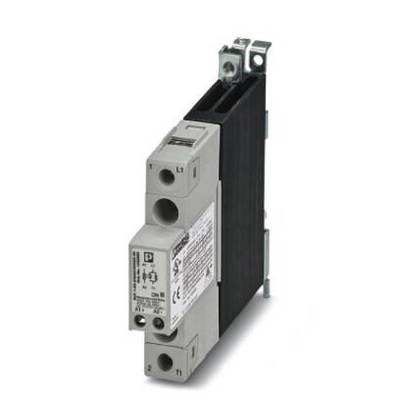

Šedý, obdélníkový elektrický jistič komponenty s popisky a označením CE, který lze namontovat na lištu.

Ilustrační obrázek

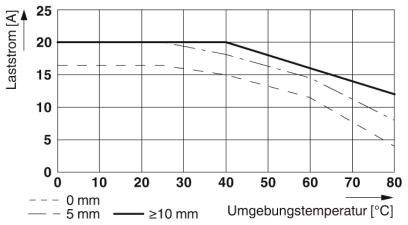

Graf znázorňuje zatěžovací proud v ampérech (A) při různých okolních teplotách (°C) pro délky vedení 0 mm, 5 mm a ≥10 mm. Zatěžovací proud klesá se stoupající teplotou.

Schéma elektrického obvodu nulovacího spínače s diodami, LED a tyristorem (T1) v obvodu mezi A1(+), A2(-) a L1.

1/3

Ilustrační obrázek

Kategorie produktu

polovodičový stykač

Zatěžovací proud

20 A

Připojení

šroubová svorka

Typ

ELR 1-SC-230AC/600AC-20

Typ spínání

spínání při nulovém napětí

Datasheety: (PDF)

Okamžité doručení: Čt 1. 10.

6 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (2 574,38 Kč / kus)

2 574,38 Kč

Bez DPH.

Doprava zdarma

Už jen 6 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Okolní teplota (skladování/přepravní): -40 °C až +80 °C
Označení vstup: řídicí vstup
Přenosová frekvence: 6 Hz
Označení výstup: výstupní zatížení
Schutzbenennung: varistor
Montážní poloha: kolmá (lištu vodorovně)
Označení připojení: ovládací obvod
Délka odizolování: 8 mm
Pevný průřez vodiče: 0,5 mm² - 2,5 mm²
Průřez vodiče - flexibilní: 0,5 mm² - 2,5 mm²
Průřez vodiče AWG: 18 - 12
Zbytkové napětí:< 1 V
Svodový proud:< 3 mA
Rázový proud: 325 A
Závit: šrouby M3
Zobrazení provozního napětí: zelená LED

Kategorie produktu: polovodičový stykač

Typ: ELR 1-SC-230AC/600AC-20

Typ spínání: spínání při nulovém napětí

Řídicí napětí (min.): 24 V/AC

Řídicí napětí (max.): 275 V/AC

Rozsah řídicího napětí: 24 - 275 V/AC

Spínací napětí (min.): 42 V/AC

Spínací napětí (max.): 660 V/AC

Konstantní proud (max.): 20 A

Zatěžovací proud: 20 A

Vhodné pro značku: Phoenix Contact

Vlastnosti: s LED diodou

Druh montáže: montážní lišta

Připojení: šroubová svorka

Min. teplota: -30 °C

Max. teplota: +70 °C

Šířka: 18 mm

V: 110 mm

Hloubka: 103 mm

Rozm.: (š x v x h) 18 x 110 x 103 mm

Obsah: 1 ks

Zatěžovací proud: 20 A

Jmenovité řídicí napětí: 230 V/AC

Výstupní proud (max.): 20 A

UKCA: Ano
