Siemens 3RH2122-1AP60 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Černý Siemens SIRIUS stykač s několika připojovacími svorkami a modrým krytem, modelové číslo 3RH21.

Ilustrační obrázek

Otevřená rozvodná skříň ukazuje uspořádané elektrické komponenty a kabely.

Funkční jednotka zobrazuje různé elektrické komponenty a jejich propojení, včetně pomocných stykačů a adaptérů, pro řízení elektrických obvodů.

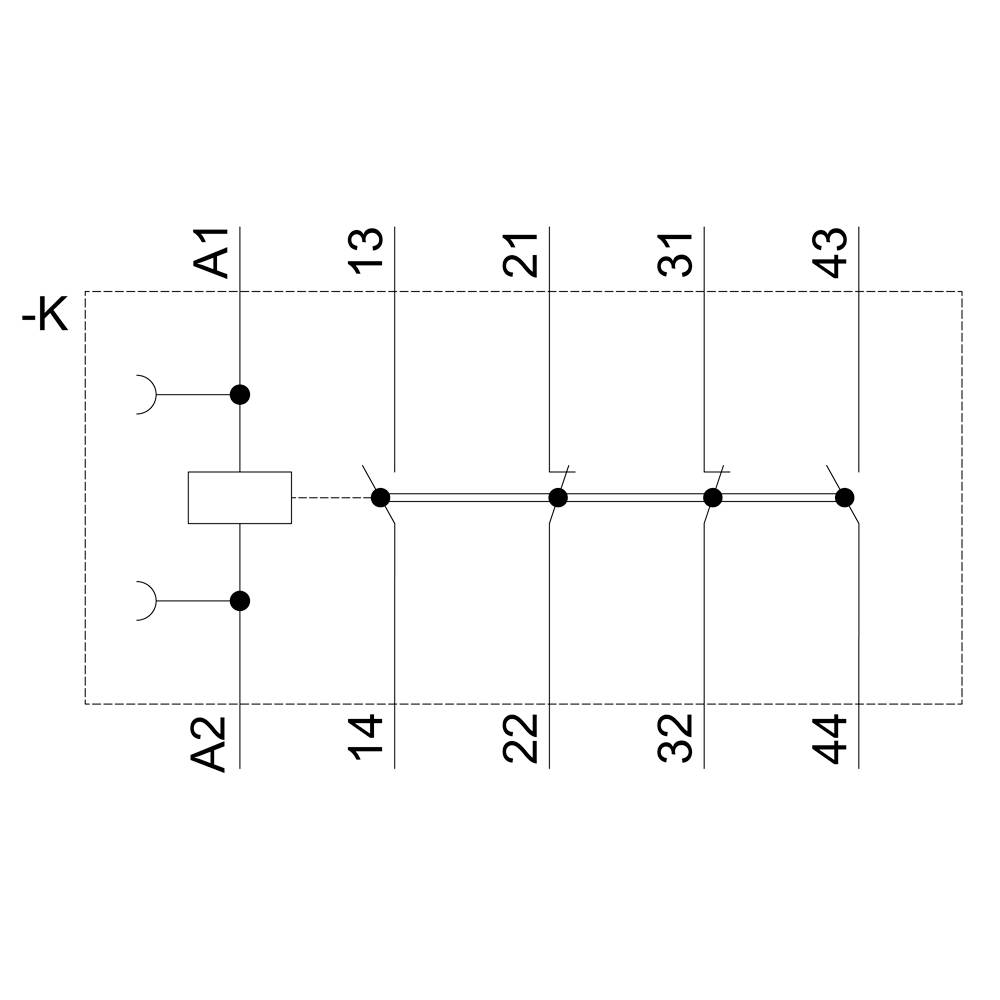

Schéma elektrického relé s připojením cívky 'A1', několika přepínacími kontakty a vodiči, číslovanými od '13' do '44'.

Technický výkres elektrického relé s pohledem zepředu a z boku. Rozměry a připojovací body jsou detailně vyznačeny.

Schéma spínacího bloku Siemens SIRIUS 3RH21, zobrazující svorky 13NC, 14NO, 21NC, 22NC, 31NC, 32NC, 43NO, A1, A2.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Druh obalu

Single

Typ

3RH2122-1AP60

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 144,63 Kč / kus)

1 144,63 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Druh obalu: Single

Kategorie produktu: pomocný stykač

Typ: 3RH2122-1AP60

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (min.): 220 V/AC

Řídicí napětí (max.): 240 V/AC

Rozsah řídicího napětí: 220 - 240 V/AC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: 220-220 V

: 240-240 V

: NE

: Screw connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1744130 Siemens 3RH2122-1AP60 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744130 Siemens 3RH2122-1AP60 pomocný stykač s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Popis

Pomocný stykač, 2 S + 2 O, AC 220 V, 50 Hz, 240 V, 60 Hz, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
