Siemens 3RH2122-2AB00 pomocný stykač Vhodné pro značku (relé): Siemens Single 1 ks

Siemensův stykač SIRIUS, elektrické spínací zařízení, které se běžně používá v průmyslových aplikacích pro řízení motorů.

Ilustrační obrázek

Rozvaděč s různými elektrickými komponenty a vodiči, které jsou uspořádány pečlivě na několika úrovních.

Diagram přehledu produktů Hilfsschütze, funkcí, adaptérů a příslušenství. Zobrazuje propojení a možnosti montáže.

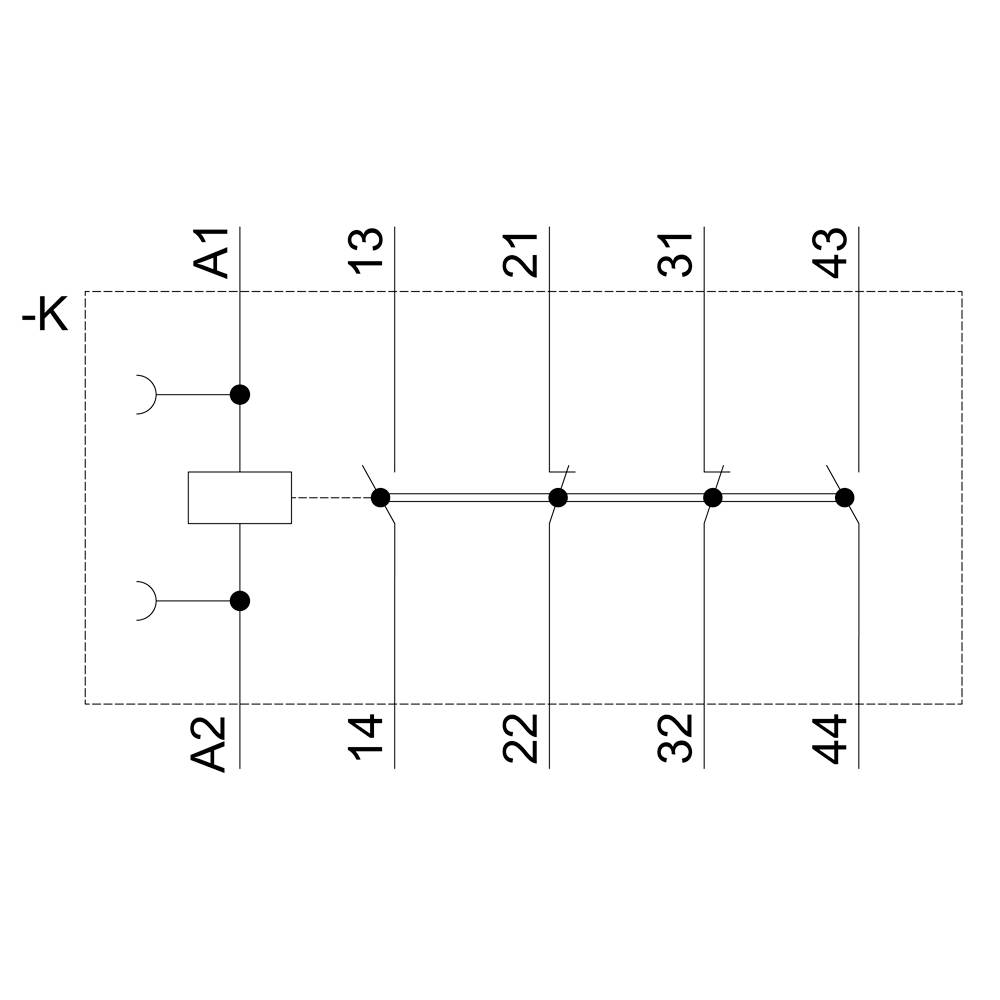

Schéma stykače se čtyřmi připojovacími body a cívkou. Svorky A1 a A2 jsou připojeny k cívce; svorky 13–14, 21–22, 31–32, 43–44 jsou zapojeny v řadě.

Technický výkres spínače s rozměry: šířka 45 mm, hloubka 73 mm, zobrazující přední, boční a horní pohled.

'Siemens Sirius 3RH21 schéma zapojení s očíslovanými svorkami nahoře a dole', zobrazuje polohy komponent a možnosti připojení.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Single

Typ

3RH2122-2AB00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (921,49 Kč / kus)

921,49 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Druh obalu: Single

Kategorie produktu: pomocný stykač

Typ: 3RH2122-2AB00

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (min.): 24 V/AC

Řídicí napětí (max.): 24 V/AC

Rozsah řídicího napětí: 24 - 24 V/AC

Vhodné pro značku: Siemens

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: 24-24 V

: 24-24 V

: NE

: Spring clamp connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1736313 Siemens 3RH2122-2AB00 pomocný stykač Vhodné pro značku (relé): Siemens Single 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1736313 Siemens 3RH2122-2AB00 pomocný stykač Vhodné pro značku (relé): Siemens Single 1 ks

Popis

Pomocný stykač, 2 S + 2 O, AC 24 V, 50 / 60 Hz, velikost S00, pružinová spojka stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
