PQ Plus UMD 96M digitální panelový měřič

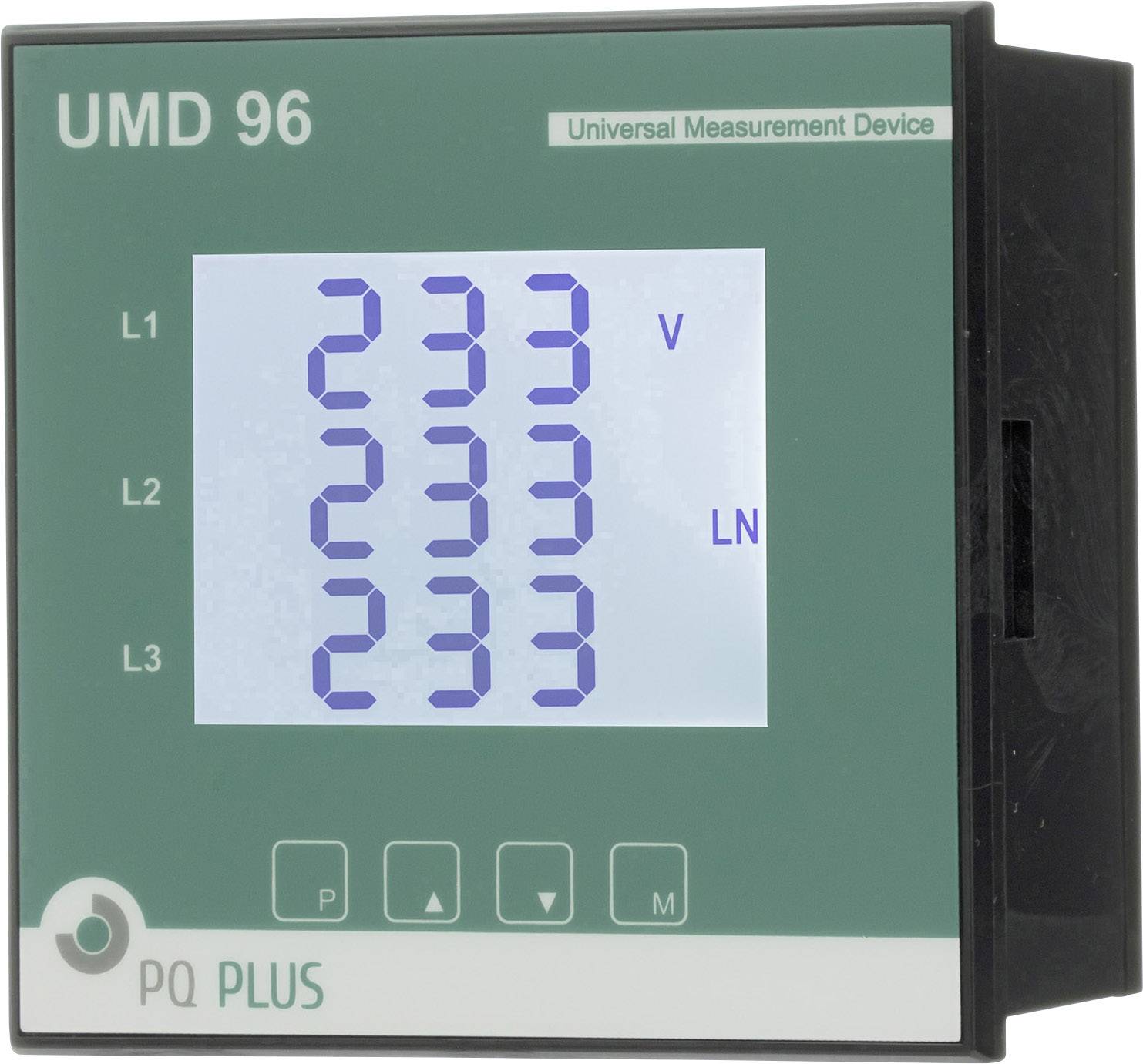

Měřicí přístroj 'UMD 96' zobrazuje napětí pro L1, L2, L3, každé 233V, s ovládacími tlačítky. Pouzdro s zeleným rámečkem.

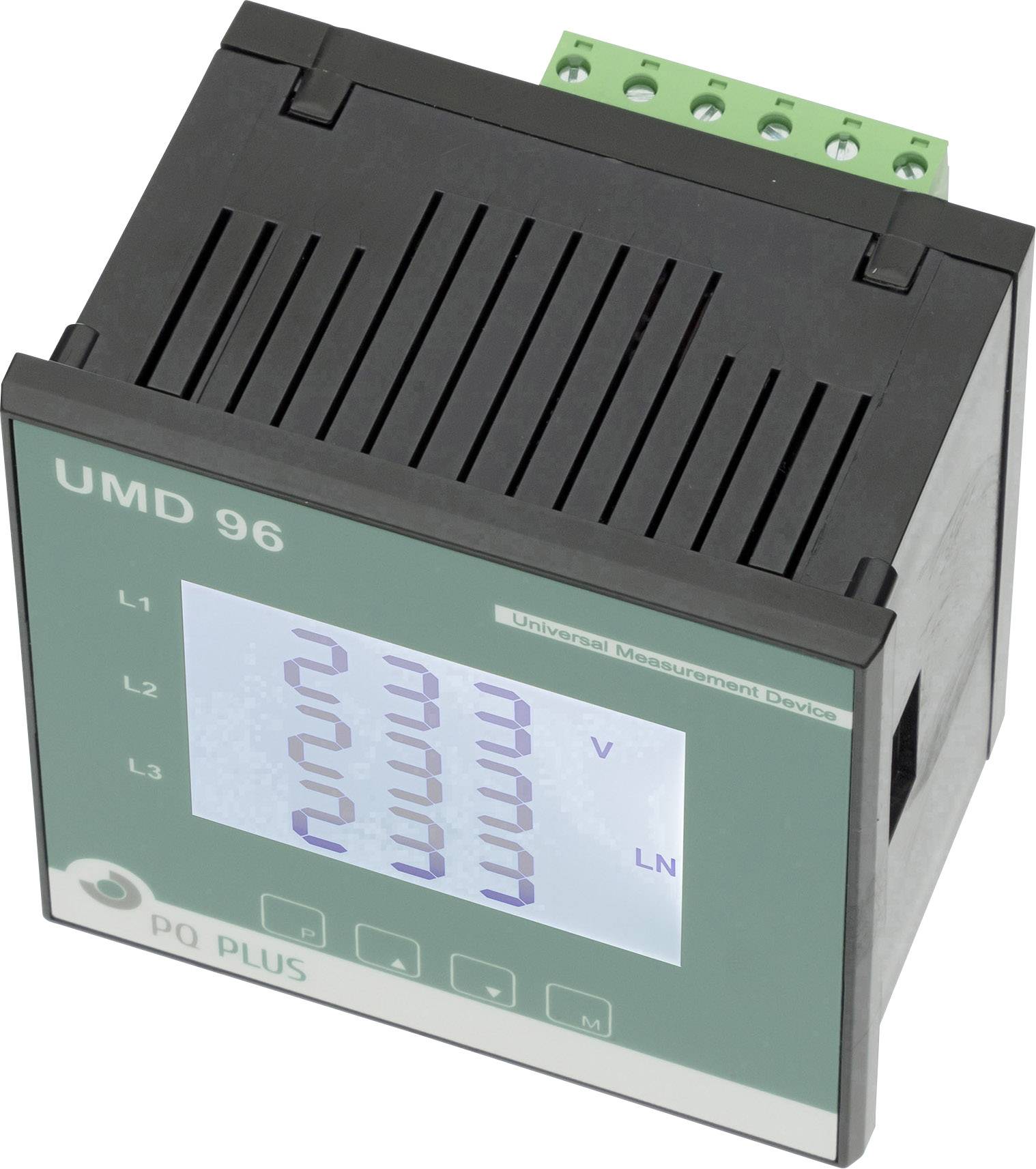

Elektrické měřicí zařízení s nápisem 'UMD 96'. Zobrazuje údaje elektrického obvodu. Nahoře se nacházejí zelené připojovací svorky.

Univerzální měřicí přístroj, model 'UMD 96', zobrazuje údaje vztahující se k elektrickému proudu pro tři fáze (L1, L2, L3) na digitálním displeji.

1/3

Datasheety: (PDF)

Doručení: Po 7. 9.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 693,39 Kč / kus)

6 693,39 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Ks skladem!

Nahlásit právní incident

Hlavní benefity

Univerzální měřicí přístroj - montáž do panelu - UMD série M-Bus

Montážní rozměry 96 x 96 mm

Technické parametry

Napájecí:90 - 275 V/AC 80 - 350 V DCMessspannung:8 - 620V LL

Kategorie produktu: digitální panelový měřič

Měřicí funkce: napětí AC
proud
výkon
frekvence

Typ: UMD 96M

Technologie displeje: LCD

: IP40 (čelní strana)

Montážní šířka: 92 mm

Montážní výška: 92 mm

Provozní napětí: 230 V/AC

Rozm.: (d x š x v) 58 x 96 x 96 mm

Hmotnost: 400 g

Provozní napětí max.: 275 V/AC
350 V/DC

Min. provozní napětí: 90 V/AC
80 V/DC

Montážní hloubka: 80 mm

Kategorie měření: CAT III 300 V

Šířka: 96 mm

V: 96 mm

Délka: 58 mm

Připojení: Šroubové svorky

Místa: 3

Zobrazení: 3-řádkový

Montážní rozměry: 96 x 96 mm

Napájení: 230 V/AC

Ke stažení

List technických údajů

List technických údajů 1534220 PQ Plus UMD 96M digitální panelový měřič

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1534220 PQ Plus UMD 96M digitální panelový měřič

Popis

UMD 96M je výkonný měřicí přístroj pro montáž do čelního panelu (96 x 96 mm), který dokáže nahradit veškeré analogové měřiče. Měří třífázový proud a napětí v 6 kvadrantech ve třídě přesnosti 0,2, což umožňuje rovněž měření výkonu ve třídě přesnosti 0,5s i všech běžných běžné síťových veličin – např. harmonického kmitání až do 50. harmonické složky. Lze přes proudový měnič s N/5 A a N/1 A měřit. Univerzální měřicí přístroj má velký, podsvícený a dobře čitelný digitální displej. Pomocí 4 funkčních tlačítek je pohodlně ovládá. Je vybaven interním čidlem PT100. Během 400 V sítích. To UMD 96M majetek digitální vstup, 2 digitální výstupy. a rozhraní s M-Bus pomocí softwaru ENVIS se přístroj parametriert nebo zobrazuje. který je k základní verzi dodáván zdarma.
