Janitza UMG96RM-E digitální panelový měřič

LCD displej analyzátoru proudu Janitza UMG 96 RM zobrazuje napětí: L1 250V, L2 262V, L3 278V. Dole jsou viditelná tlačítka '1' a '2'.

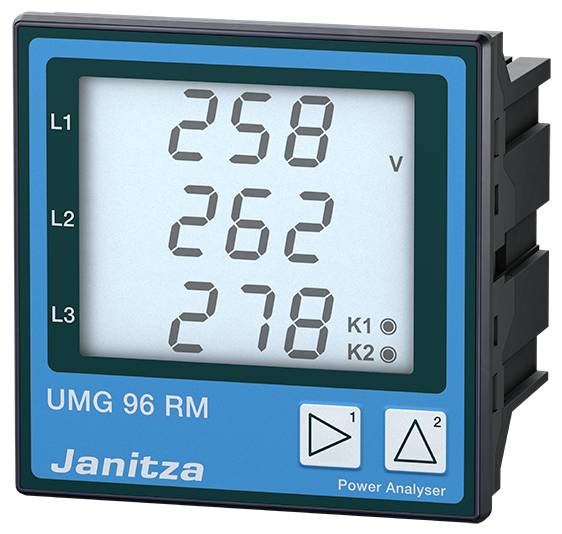

"UMG 96 RM" měřič výkonu s digitálním displejem zobrazuje naměřené hodnoty: L1 258V, L2 262V, L3 278V. Dva funkční tlačítka dole.

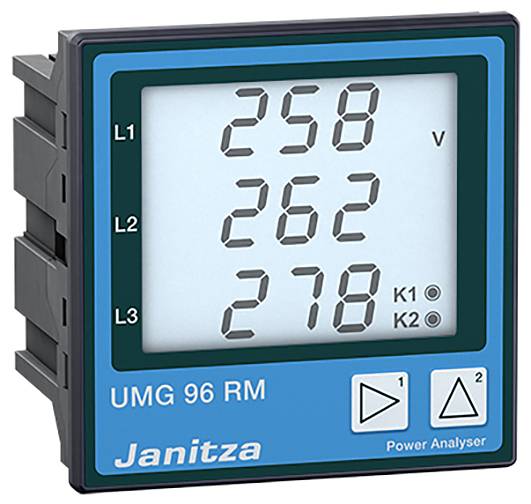

Digitální displej zobrazuje hodnoty napětí: L1 258 V, L2 262 V, L3 278 V, pod kterými je napsáno 'Janitza UMG 96 RM Power Analyser'.

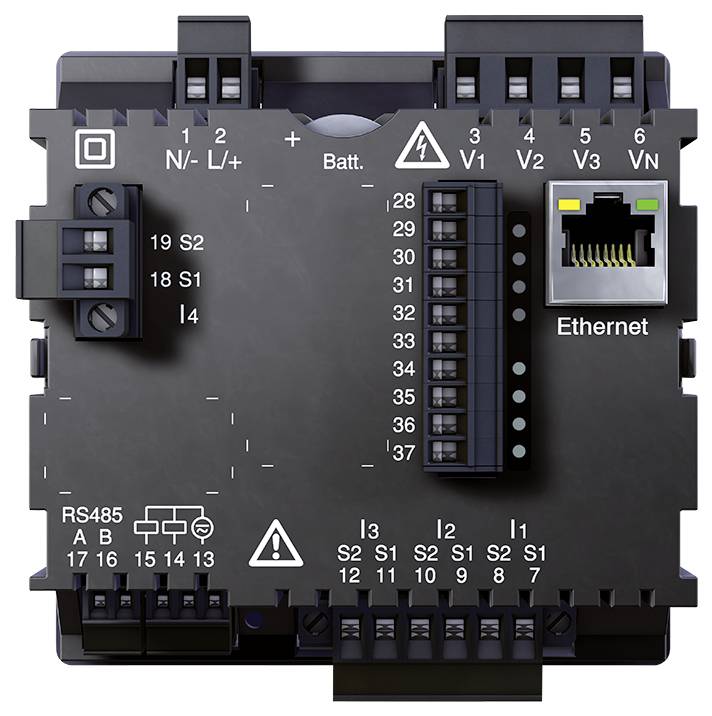

Elektrický rozvaděč s ethernetovým připojením a různými připojovacími svorkami, označenými symboly napětí a elektrických obvodů.

1/4

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

30 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (18 185,95 Kč / kus)

18 185,95 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

6kanálový síťový analyzátor, Ethernet, s měřením RCM

Ethernet/LAN s integrovaným webovým serverem
Sledování rozdílového a chybového proudu
Sledování provozních proudů
Sledování centrálního uzemňovacího bodu.
Usnadnění testování BGV-A3 pro stacionární zařízení
Paměť 256 MB
RS485 Modbus RTU, gateway
Samostatné pomocné napětí 95 - 240 V/AC, 80 - 340 V/AC

Technické parametry

Rozsah měření:
L-N: 10 - 300 V/AC
L-L: 18 - 520 V/AC
Proud: 0 - 5 A
Analogový vstup: 0 - 30 mA
Vzorkovací frekvence: 21,33 kHz / měřicí kanál

Kategorie produktu: digitální panelový měřič

Měřicí funkce: proud

Typ: UMG96RM-E

Rozm.: (š x v x h) 96 x 96 x 70 mm

Hmotnost: 365 g

Barva: vícebarevná

Kategorie měření: CAT III

Šířka: 96 mm

V: 96 mm

Hloubka: 70 mm

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 398773 Janitza UMG96RM-E digitální panelový měřič

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 398773 Janitza UMG96RM-E digitální panelový měřič

Prohlášení o shodě

Prohlášení o shodě 398773 Janitza UMG96RM-E digitální panelový měřič

Popis

Měřicí zařízení UMG 96RM-E mají 6 proudových vstupů: 4 vstupy pro 1, resp. 5 A a 2 analogové vstupy 0 - 30 mA, které lze použít pro měření teploty a rozdílového proudu. Možnost souvislého sledování rozdílového proudu (vedle obvyklého měření provozního proudu). Pro měření RCM je implementována speciální metoda, pomocí níž se dynamicky nastaví mezní hodnota RCM v závislosti na celkovém výkonu. Pomocí dynamického určení se stanoví mezní hodnota rozdílového proudu přesně na míru v každém rozsahu zatížení, a zamezí se tak všem zbytečným poplachům. Na rozdíl od běžných RCM zařízení je zajištěna optimální mezní hodnota chybného proudu i v malém rozsahu zatížení. Rozdílové a svodové proudy proti zemi jsou detekovány a zaznamenány IEC 60755 typu A a B, např. v napájení, při ztrátách proudu, v koncových spotřebičích nebo centrálních uzemňovacích bodech.
