Janitza 5236005 rozšiřující modul

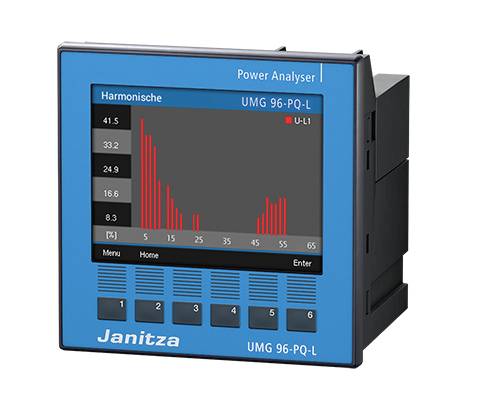

Modrý Power-analyzér s displejem zobrazuje harmonické oscilace. Sloupcový graf s červenými sloupci a čísly na levé straně.

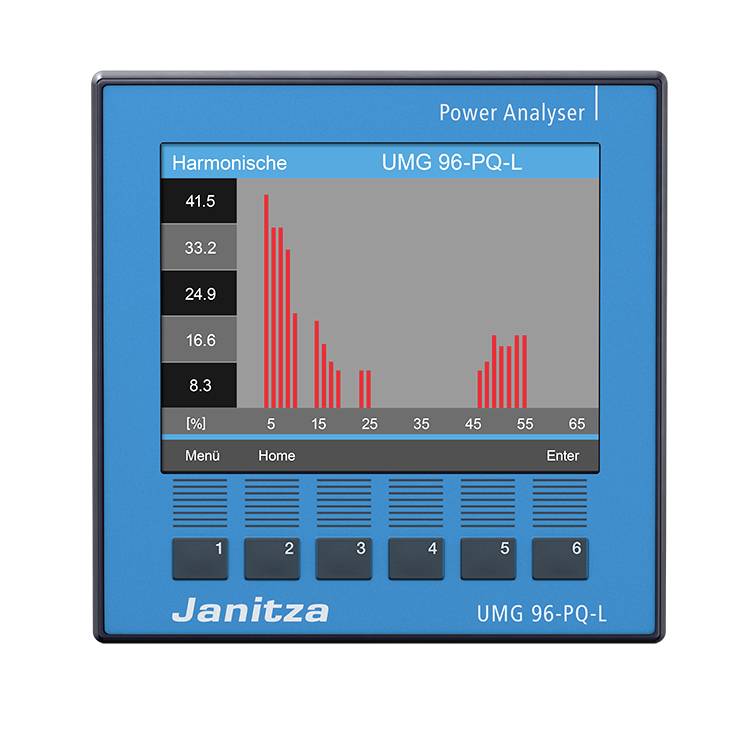

Analyzátor výkonu zobrazuje sloupcový graf s harmonickými hodnotami. Popisky: 41,5; 33,2; 24,9; 16,6; 8. Zařízení: Janitza UMG 96-PQ-L.

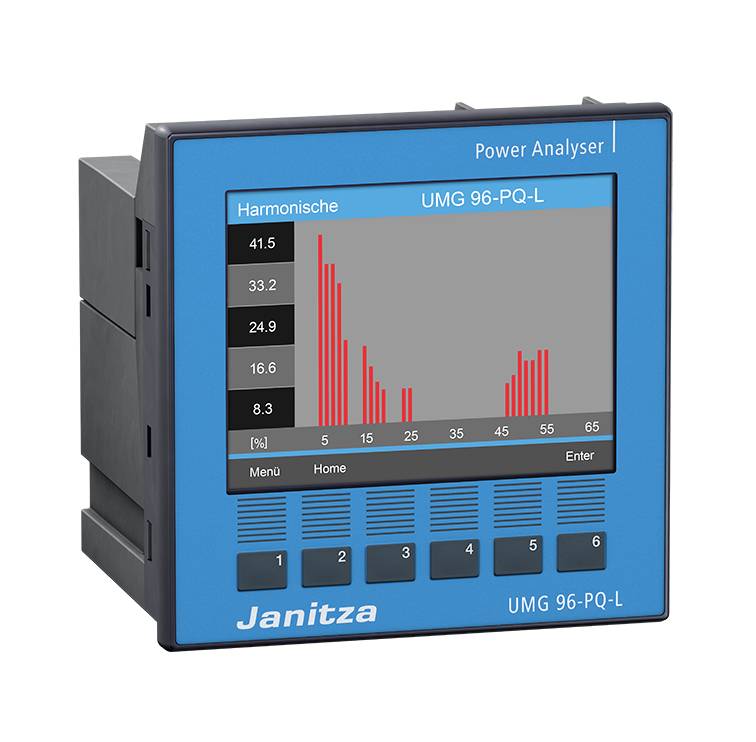

Modrý přístroj pro analýzu výkonu 'UMG 96-PQ-L' od Janitza s grafickým displejem, který zobrazuje harmonické frekvence v červené barvě.

1/3

Datasheety: (PDF)

Okamžité doručení: Čt 24. 9.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (12 065,29 Kč / kus)

12 065,29 Kč

Bez DPH.

Doprava zdarma

Už jen 2 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Modulární rozšiřitelný síťový analyzátor (pro IT sítě)

Technické parametry

Kategorie produktu: rozšiřující modul

Měřicí funkce: Napětí

Typ: 5236005

: IK07

Montážní šířka: 96 mm

Montážní výška: 96 mm

Provozní napětí: 230 V

Rozm.: (d x š x v) 86 x 96 x 96 mm

Hmotnost: 250 g

Provozní napětí max.: 277 V

Min. provozní napětí: 90 V

Montážní hloubka: 86 mm

Barva: modrá
černá

Kategorie měření: CAT III 600 V

Šířka: 96 mm

V: 96 mm

Délka: 86 mm

Rozhraní: RS485

Rozhraní: RS-485

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2875319 Janitza 5236005 rozšiřující modul

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2875319 Janitza 5236005 rozšiřující modul

Popis

Měřicí přístroje UMG 96 PQ-L jsou k dispozici v různých variantách. Napájení přístroje je vhodné pro střídavé i stejnosměrné napětí ve dvou různých rozsazích napětí. Jako zvláštnost UMG 96 PQ-L jsou k dispozici také varianty měření v neuzemněných třífázových 3 vodičových systémech (IT sítě) až 600 v AC.

Tento text byl přeložen strojově.

Provedení

S hodinami, baterií a pamětí naměřených dat (64 MB)Napájecí napětí: 90 v až 277 v (50/60) Hz nebo 90 v až 250 v DCMěření v TN- TT a IT sítíchMěření harmonických až do 65. HarmonickéČinná třída 0,2S3 vstupy pro měření napětí• Bezpečnostní kategorie CAT III 600 V Měření ve 3 fázích 4-vodičového systému do 417 v / 720 v (+-10 %) podle IEC Měření v 1fázových 2vodičových systémech až do 480 v (+ 10 %)3 vstupy k měření proudu• Bezpečnostní kategorie CAT II 300V Jmenovitý proud 5 a / 1 a lze nastavit Rozsah měření proudu: 5 mA až 6 ARozlišení 0,1 mAPeriferie3x digitální vstup a výstup1x analogový výstup 1x RS485 (Modbus RTU)

Obsah balení

33.03.389 návod k instalaci vč Rychlá inverze bezpečnostních pokynů a softwaru GridVis52.22.251 montážní sada 52.00.008 zakončovací odpor RS485 120 ohmů
