PQ Plus UMD 705E digitální měřič na DIN lištu
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (16 566,12 Kč / kus)
16 566,12 Kč
Bez DPH.
Doprava zdarma
Už jen 3 Ks skladem!
Hlavní benefity
Univerzální měřicí přístroj - montáž na din lištu UMD série
Technické parametry
- Kategorie produktu
digitální měřič na DIN lištu
- Měřicí funkce
analýza
- Rozsah měření (min.)
180 V
- Typ
UMD 705E
- Rozsah měření (max.)
280 V
- Technologie displeje
LCD
IP20
- Rozm.
(d x š x v) 58 x 105 x 90 mm
- Provozní napětí max.
280 V
- Min. provozní napětí
180 V
- Vlastnosti
barevný displej
- Kategorie měření
CAT III 300 V
- Šířka
105 mm
- V
90 mm
- Délka
58 mm
- Rozhraní
Ethernet
RS-485
Ke stažení
List technických údajů
List technických údajů 1672246 PQ Plus UMD 705E digitální měřič na DIN lištu
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1672246 PQ Plus UMD 705E digitální měřič na DIN lištu
Informace
Informace 1672246 PQ Plus UMD 705E digitální měřič na DIN lištu
Informace 1672246 PQ Plus UMD 705E digitální měřič na DIN lištu
Informace 1672246 PQ Plus UMD 705E digitální měřič na DIN lištu
Informace 1672246 PQ Plus UMD 705E digitální měřič na DIN lištu
Popis

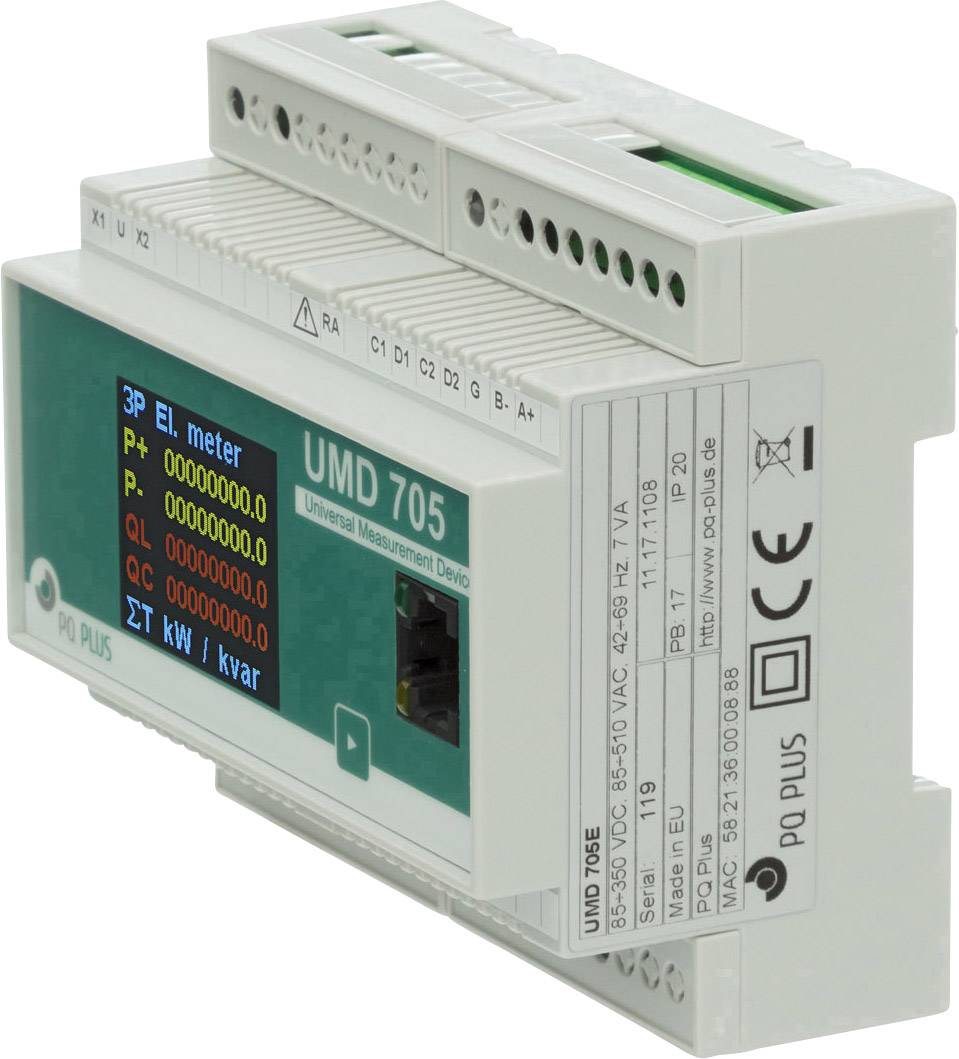

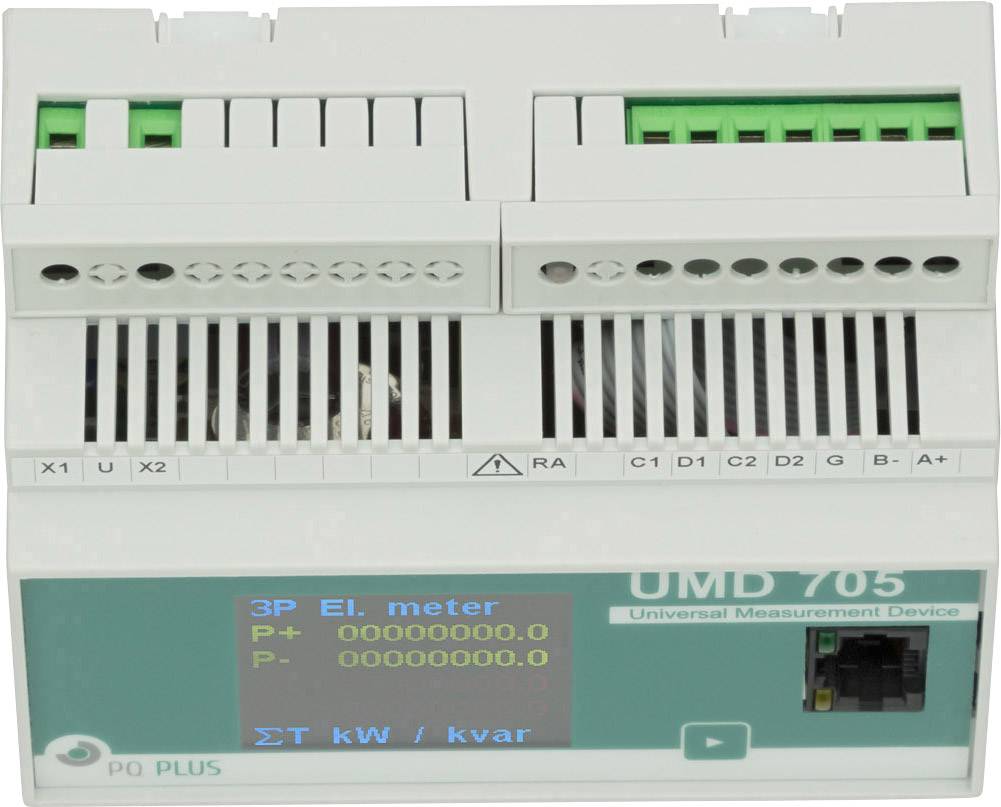

To UMD 705 je kompaktní měřicí přístroj kvality sítě s datalogger pro montáž na DIN lištu. Měří 3-fázový proud a napětí s až 3 Tarifen v 4kvadrantové napájení a práci v třída 0,2 s, a všechny běžné síťové velikostí, např. harmonické oscilace do 50. harmonické. Tvoří je volitelný kvality sítě podle EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 s PQ S firmware modul. Má velkou 512 MB paměti. Přes rozhraní Ethernet lze přístroj přistupovat a přes spojenými webový server live naměřených hodnot pomocí webového prohlížeče. Díky tomu je možné číst i internetové protokoly a snadno vytvářet spojení se systémy PLC a řízení budov. Digitální vstupy/výstupy a sériové rozhraní RS485 jsou zabudovány. To UMD 705 lze použít také jako Modbus Master pro uvazování až 31 Modbus Slaves síťové struktur. S volitelným firmware modul GO jsou funkcí osciloskopu pro proud a napětí aktivuje a spouštěcí signály pro mezní události.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Měření:
- Napětí (ULL; ULN): U1; U2; U3, U12; U23; U31 tř. 0,2
- Proud IL1; IL2; IL3; tř. 0,5
- Činný a jalový výkon import/export na fázi L1; L2; L3; pro tarif T1; T2; T3
- Činný výkon: P1; P2; P3; 3P import; export; tř. 1
- Jalový výkon: Q1, Q2, Q3; 3Q; tř. 1
- Zdánlivý výkon: S1; S2 ; S3; 3S; tř. 1
- Harmonické zkreslení výkon: D1; D2; D3;
- Účiník cos φ ;: PF1, PF2, PF3, PF, cos φ1, cos phi2, cos φ3; tř. 0,5
- Symetrii: ano
- Vysílání napětí: THDU1; THDU2; THDU3; THDU12; THDU23; THDU31; tř. 2
- Vysílání proud: THDI1; THDI2; THDI3; tř. 2
- Harmonický vždy pořádek: 1. až 50. pro U/I
- Činitel harmonického zkreslení: U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
- Frekvence: 40... 70 Hz tř. 0,05
- Činná: 4 kvadrantech měření Import / export na fázi; pro tarif; celková; tř. 0,5 s
- Jalovou: 4 kvadrantech měření Import / export na fázi; pro tarif; celková; tř. 2
- Míhání: PQ S
- Datalogger:
- Paměť 512MB (Flash): ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; stav I/O
- Energie: Činná, jalová výkon import/export na fázi L1; L2; L3; pro tarif T1; T2; T3
- Poklesy napětí: možnost: PQ S
- Oszillogrammfunktion: možnost: GO
- Další funkce:
- Upozornění: logická; mezní hodnoty pro/nedosažení
- I/O: 2 DIO's; 60 V/AC / 100 V DC, 300 mA;
- Paměť: 512 MB Flash
- Interval záznamu s; min; h; dny; měsíc; rok
- Komunikace RS485 Modbus; Ethernet 100 MBit/s
- Elektrické připojení:
- Napájení: U:85 - 510 V AC / 85 - 350 V DC
- Příkon: 7 VA / 3 W
- Přepěťová kategorie: CAT III 300 V
- Rozsah měření:
- Jmenovité napětí: 180 - 280 V AC
- Přetížení: 1,95 kV LN/1s
- Impedance: 2,7 MOhm
- Vstupní signál: X/1//5 A
- Nadproudová: 1,2x (max. 70 A / 1 s)
- Vzorkovací frekvence: 25,6 kHz
- PQ vyhodnocení: možnost: EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12
- Okolní podmínky:
- Teplotní rozsah: provoz: -25 °C... 60 °C T
- Teplotní rozsah: -40 °C... 85 °C:T
- Elektromagnetická kompatibilita:
- Vyzařování: EN 61000-4-2, -3, -4, -5, -6 až -11
- Záření: EN 55011 tř. A, EN 55022 tř. A
Obsah balení
- UMD 705E
- Energetický management software ENVIS.Basic
- Konfigurační nástroj ENVIS.daq
