Name: PQ Plus UMD 707RCM univerzální měřicí přístroj
Brand: PQ Plus
SKU: 2143168
Availability: BackOrder

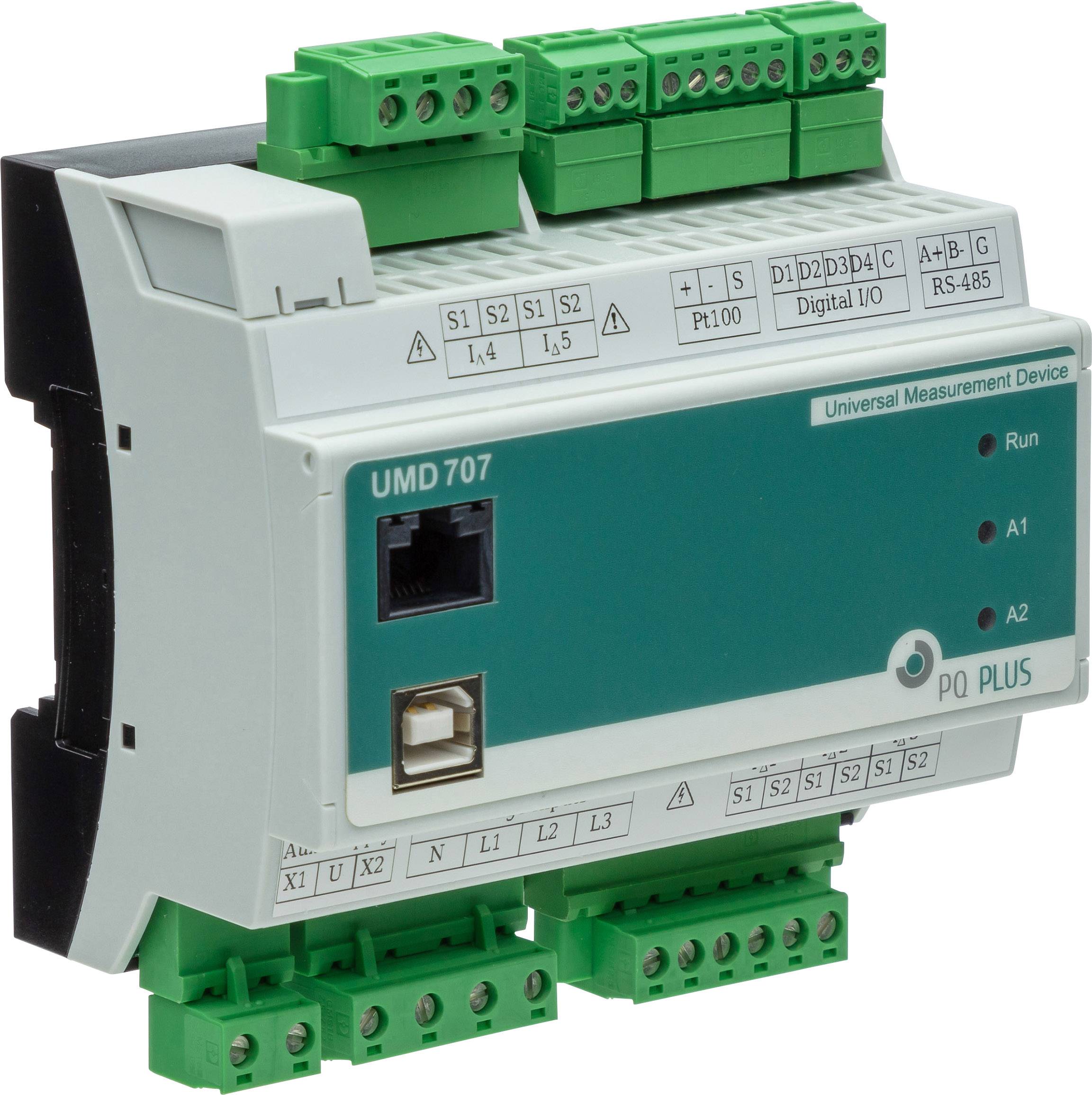

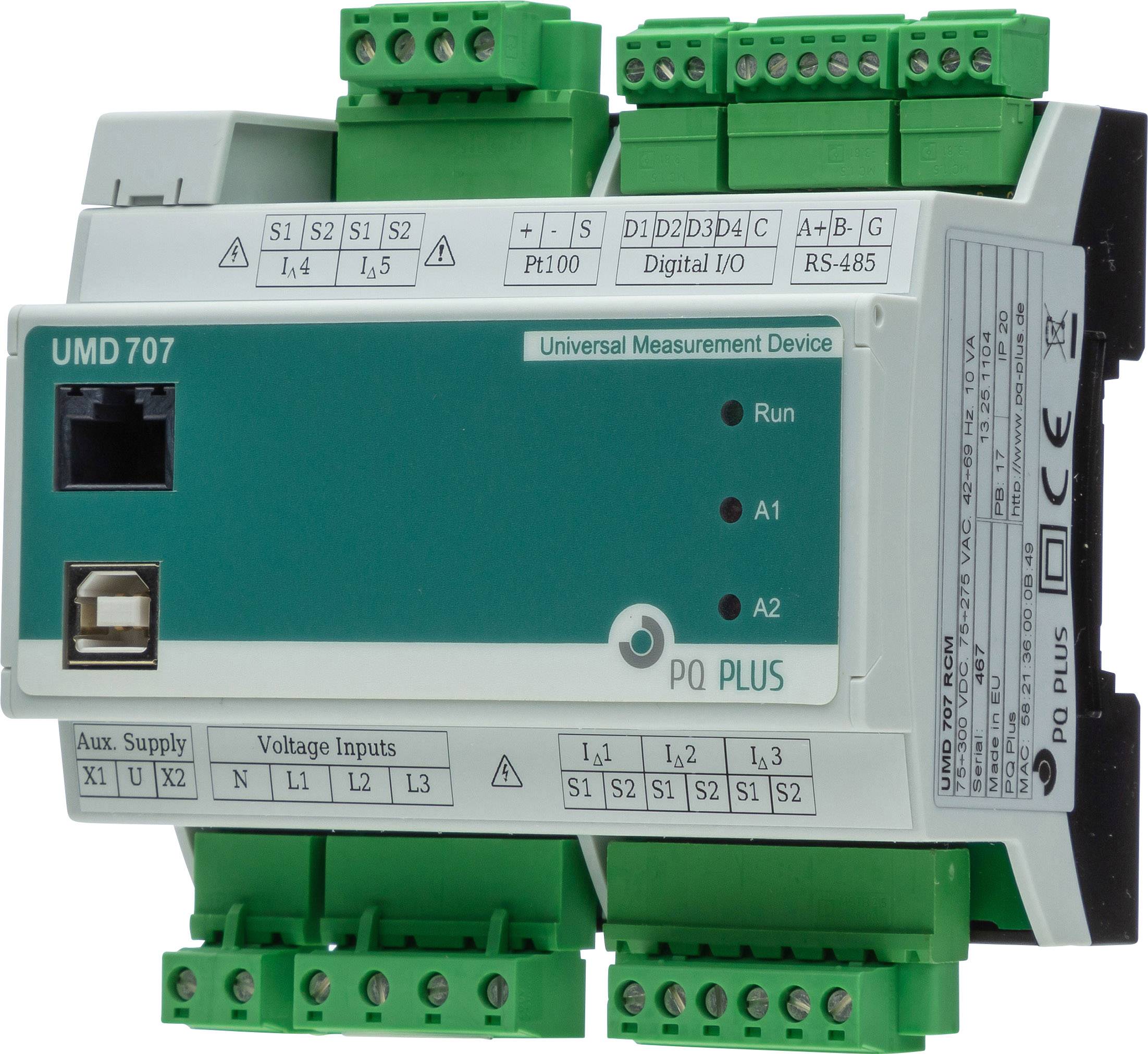

Univerzální měřicí přístroj (UMD 707) od PQ Plus s několika zelenými svorkami, LED indikátory (Run, A1, A2) a přípojkami pro různé vstupy a výstupy.

Měřicí přístroj UMD 707 pro monitorování elektrických parametrů. Disponuje digitálními vstupy a výstupy, rozhraním RS-485 a LED indikátory.

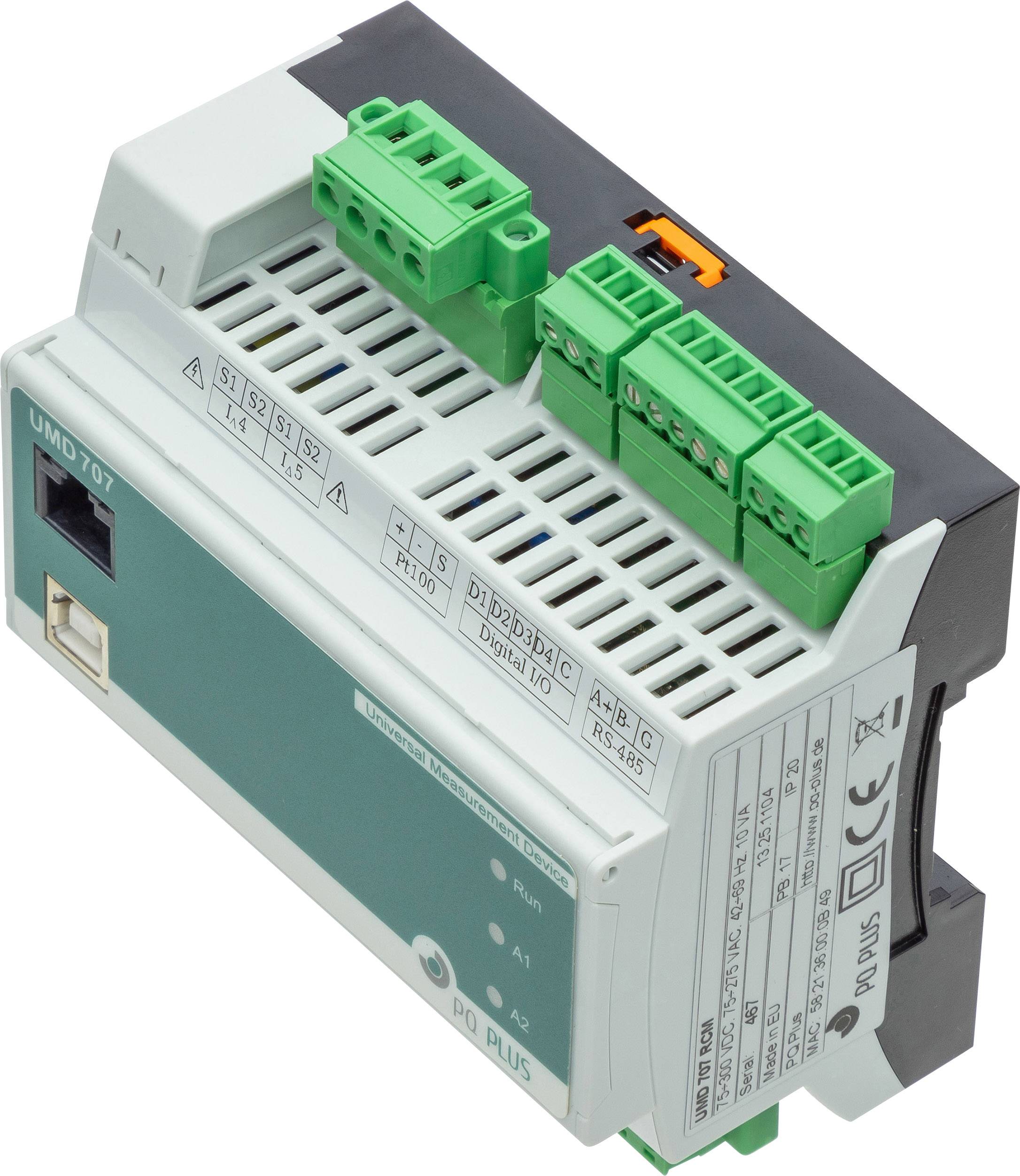

Elektronický modul se zelenými konektory nahoře. Jedná se o měřicí přístroj pro monitorování elektrických parametrů v rozvaděčích.

1/3

Datasheety: (PDF)

Doručení: Čt 22. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (20 949,59 Kč / kus)

20 949,59 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

UMD 707RCM univerzální měřicí přístroj na montážní lištu

Technické parametry

Kategorie produktu: univerzální měřicí přístroj

Měřicí funkce: proud

Rozsah měření (min.): 5 V

Typ: UMD 707RCM

Rozsah měření (max.): 1470 V

Technologie displeje: LCD

: IP20

Montážní šířka: 107 mm

Montážní výška: 90 mm

Rozm.: (d x š x v) 58 x 107 x 90 mm

Montážní hloubka: 58 mm

Kategorie měření: CAT III 300 V

Šířka: 107 mm

V: 90 mm

Délka: 58 mm

Rozhraní: Ethernet Modbus TCP

Ke stažení

List technických údajů

List technických údajů 2143168 PQ Plus UMD 707RCM univerzální měřicí přístroj

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2143168 PQ Plus UMD 707RCM univerzální měřicí přístroj

Popis

To UMD 707RCM je kompaktní špičkový proudový měřicí přístroj pro montáž na DIN lištu. 5-kanálový měří proud (typ A) a napětí (harmonické oscilace do 128. Harmonické; poklesy napětí 40 μs). Měření se provádí pomocí RCM-CT chyby měnič proudu. Přístroj má velkou 512 MB paměti. Přes rozhraní Ethernet lze přístroj přistupovat a přes spojenými webový server můžete sledovat živé naměřených hodnot pomocí webového prohlížeče. Tím jsou také internetové protokoly jako NTP einlesbar. Je možné nastavit SPS systémy a jednoduše pomocí systémy budov
Modbus TCP. Digitální vstupy/výstupy a sériové rozhraní RS485 jsou zabudovány. S firmware modul GO se aktivuje funkce osciloskopu pro napětí a spouštěcí signály pro mezní události. Kromě toho je k dispozici vstup PT100.

Tento text byl přeložen strojově.

Provedení

Měření:
napětí (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 tř. 0,05
proud Idiff tř. 0,05, činný a jalový výkon import/export na fázi L1; L2; L3; pro tarif T1; T2; T3
činný výkon P1; P2; P3; PN; 3P import; export tř. 0,1
jalový výkon Q1, Q2, Q3; QN; 3Q tř. 1
zdánlivý výkon S1; S2 ; S3; SN; 3S tř. 0,2
harmonické zkreslení výkon D1; D2; D3; DN
účiník cos φ PF1, PF2, PF3; PFN, PF, cos φ1, cos φ2, cos φ3 tř. 0,5
symetrii ano
vysílání napětí THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 tř. 1
vysílání proud THDI1; THDI2; THDI3; THDIN tř. 1
harmonický vždy pořádek 1. až 128. pro U/I
činitel harmonického zkreslení U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
frekvence 40... 70 Hz tř. 0,02
činná 4 kvadrantech měření Import / export na fázi; pro tarif; celková tř. 0,2 s
jalovou 4 kvadrantech měření Import / export na fázi; pro tarif; Celková tř. 2
míhání P st; P it tř. 2
datalogger:
paměť (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; stav I/O
energie činného a jalového výkonu import/export na fázi L1; L2; L3; pro tarif T1; T2; T3
poklesy napětí: PQ S
oszillogrammfunktion: GO
další funkce:
alarmy logická
mezní hodnoty pro/nedosažení
digitální I/O 4 digitální vstupy/výstupy, 100 V AC/DC, 100 mA; analogové I/O 1x PT100
paměť 512 MB Flash
interval záznamu s; min; h; dny; měsíc; rok
komunikace:
RS485 Modbus
Ethernet 100 MBit/s
USB
připojení:
napájecí napětí U:85... 275 V/AC U:20...50 V/AC / 20 - 75 V/DC
výkon 10 VA / 5 W
kategorie přepětí CAT III/300 V
rozsahy měření:
rozsah napětí 5..1470 V AC
přetížení 2,21 kV LN/1s 1300 V/AC U//N trvale
impedance 3,9 MOhm
vstupní signál X/1//5 A; RCM
nadproudová 3x v (max. 70 A / 1 s)
vzorkovací frekvence 28,8 kHz
prostředí:
teplotní rozsah provozní T:-20 °C... 60 °C
teplotní rozsah skladování -30 °C... 88 °C T:
elektromagnetická kompatibilita:
vyzařování EN61000-4-2, -3, -4, -5, -6 až -11
záření EN 55011 tř. A, EN 55022 tř. A
ochrana: IP20
rozměry
Šxvxh (mm) 107x90x58

Obsah balení

UMD 707RCM
ENVIS Basic

Popis

Provedení

Měření:
napětí (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 tř. 0,05
proud Idiff tř. 0,05, činný a jalový výkon import/export na fázi L1; L2; L3; pro tarif T1; T2; T3
činný výkon P1; P2; P3; PN; 3P import; export tř. 0,1
jalový výkon Q1, Q2, Q3; QN; 3Q tř. 1
zdánlivý výkon S1; S2 ; S3; SN; 3S tř. 0,2
harmonické zkreslení výkon D1; D2; D3; DN
účiník cos φ PF1, PF2, PF3; PFN, PF, cos φ1, cos φ2, cos φ3 tř. 0,5
symetrii ano
vysílání napětí THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 tř. 1
vysílání proud THDI1; THDI2; THDI3; THDIN tř. 1
harmonický vždy pořádek 1. až 128. pro U/I
činitel harmonického zkreslení U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
frekvence 40... 70 Hz tř. 0,02
činná 4 kvadrantech měření Import / export na fázi; pro tarif; celková tř. 0,2 s
jalovou 4 kvadrantech měření Import / export na fázi; pro tarif; Celková tř. 2
míhání P st; P it tř. 2
datalogger:
paměť (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; stav I/O
energie činného a jalového výkonu import/export na fázi L1; L2; L3; pro tarif T1; T2; T3
poklesy napětí: PQ S
oszillogrammfunktion: GO
další funkce:
alarmy logická
mezní hodnoty pro/nedosažení
digitální I/O 4 digitální vstupy/výstupy, 100 V AC/DC, 100 mA; analogové I/O 1x PT100
paměť 512 MB Flash
interval záznamu s; min; h; dny; měsíc; rok
komunikace:
RS485 Modbus
Ethernet 100 MBit/s
USB
připojení:
napájecí napětí U:85... 275 V/AC U:20...50 V/AC / 20 - 75 V/DC
výkon 10 VA / 5 W
kategorie přepětí CAT III/300 V
rozsahy měření:
rozsah napětí 5..1470 V AC
přetížení 2,21 kV LN/1s 1300 V/AC U//N trvale
impedance 3,9 MOhm
vstupní signál X/1//5 A; RCM
nadproudová 3x v (max. 70 A / 1 s)
vzorkovací frekvence 28,8 kHz
prostředí:
teplotní rozsah provozní T:-20 °C... 60 °C
teplotní rozsah skladování -30 °C... 88 °C T:
elektromagnetická kompatibilita:
vyzařování EN61000-4-2, -3, -4, -5, -6 až -11
záření EN 55011 tř. A, EN 55022 tř. A
ochrana: IP20
rozměry
Šxvxh (mm) 107x90x58
