TDE Instruments Digalox DPM72-AVP digitální panelový měřič
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (2 450,41 Kč / kus)
2 450,41 Kč
Bez DPH.
Doprava zdarma
Hlavní benefity
Grafický DIN měřicí přístroj s USB rozhraním TDE Instruments Digalox DPM72-AVP
- Grafický displej s bílým podsvícením

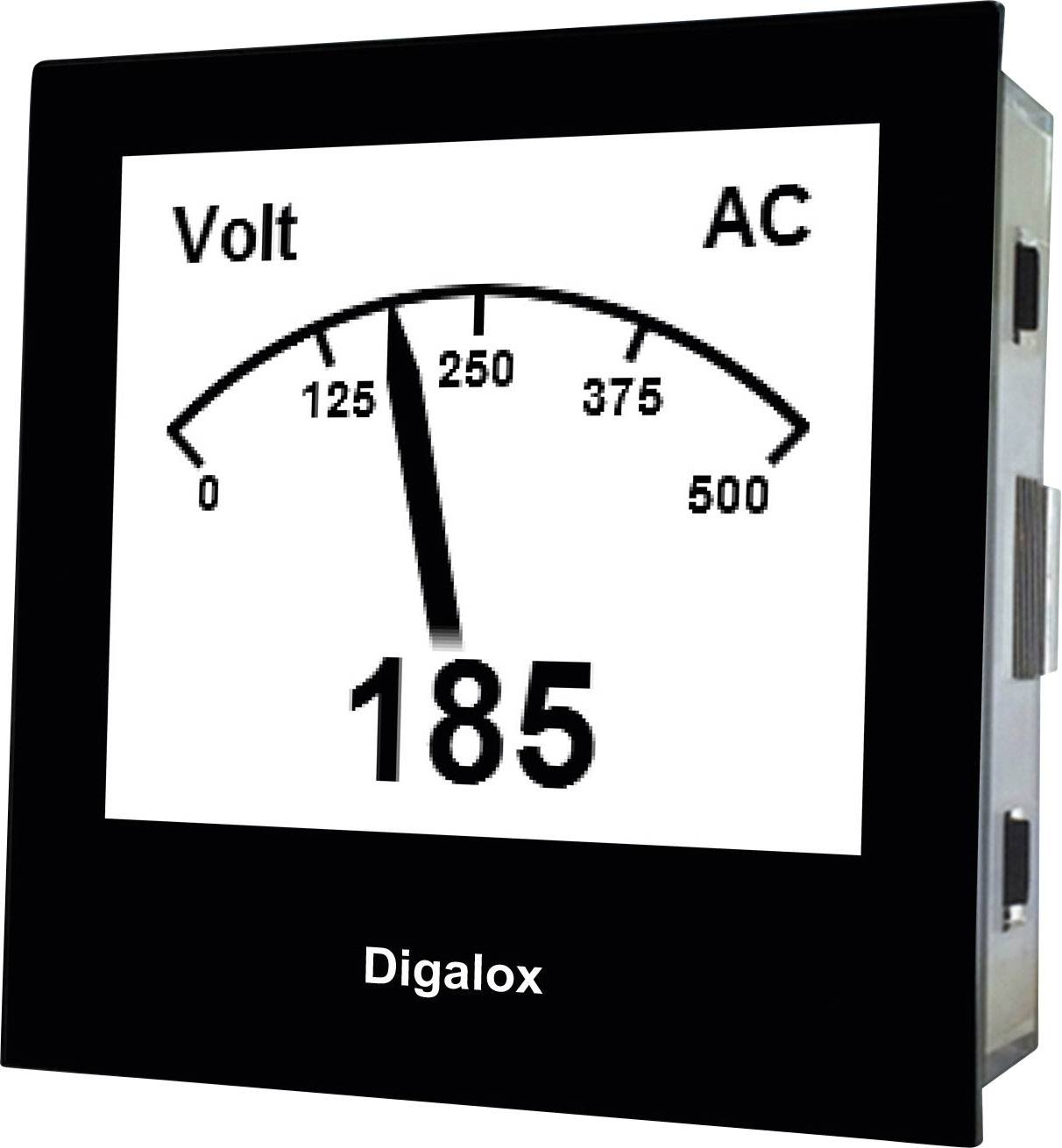

- Ukazatel a digitální displej
- USB rozhraní
- Nastavitelná výchylka a popis stupnice
- Záznam měřené hodnoty až 72 h
- Výstupy alarmu s nastavitelnými limity, galvanicky izolované

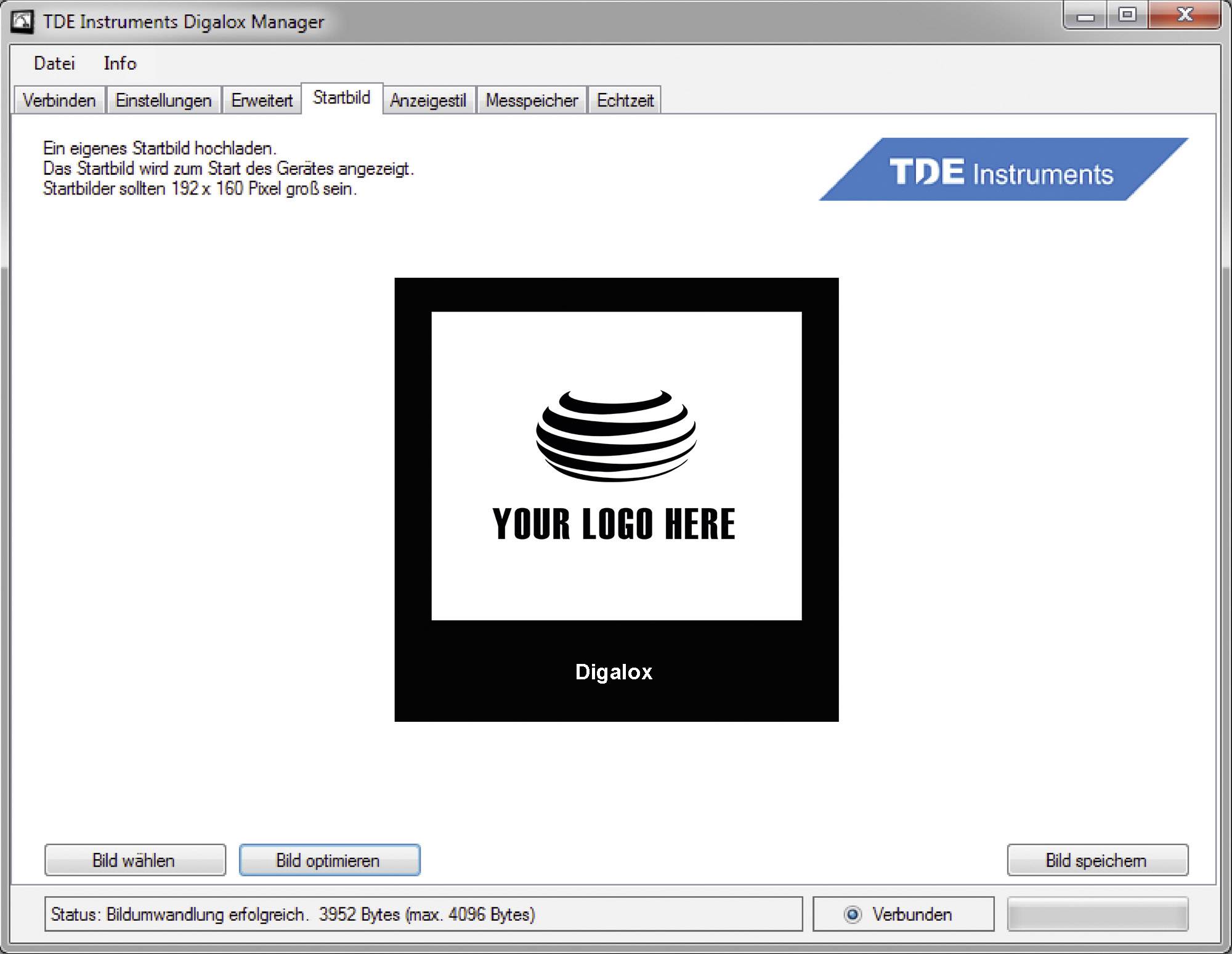

- Uživatelsky nastavitelná startovací obrazovka

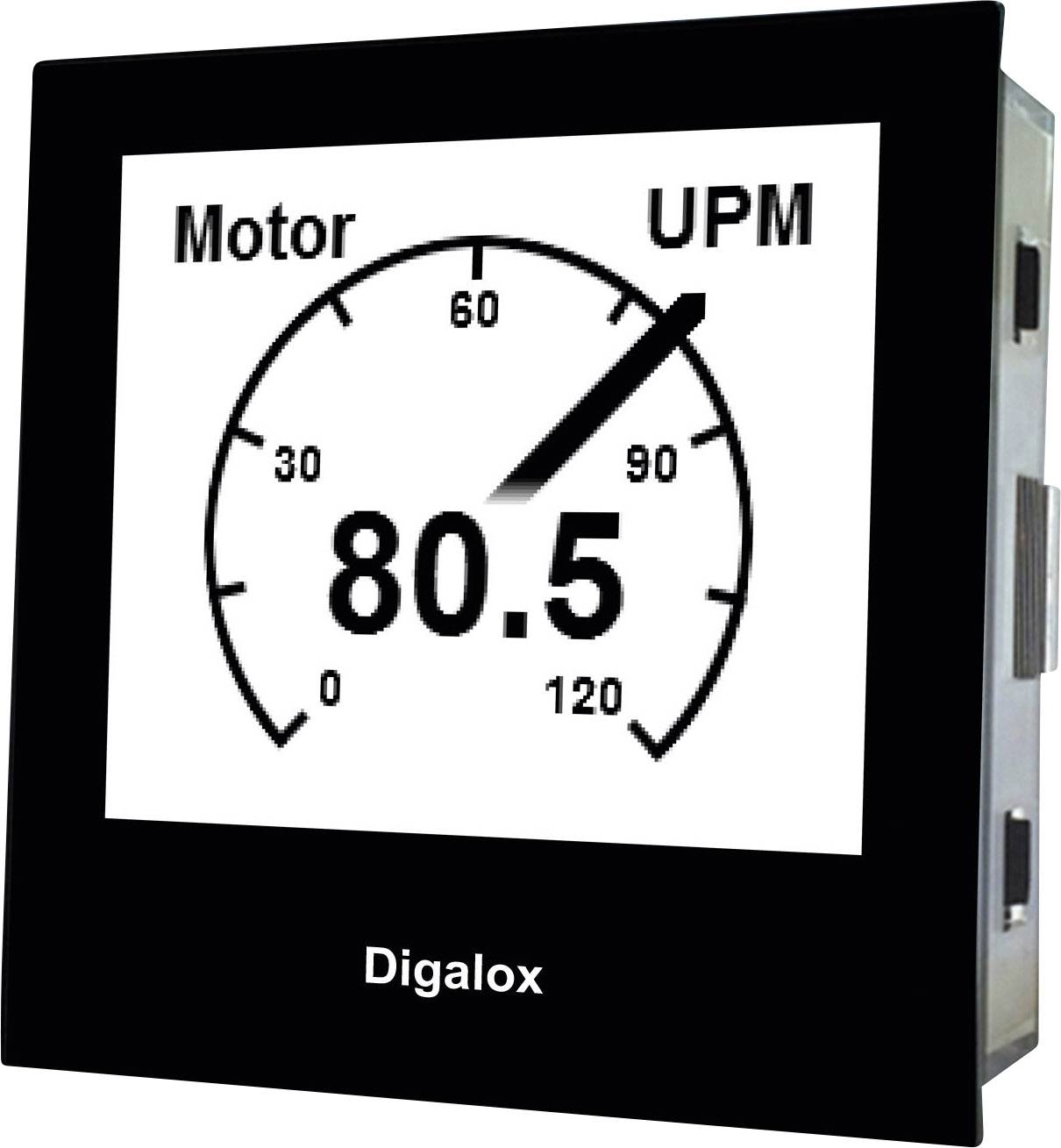

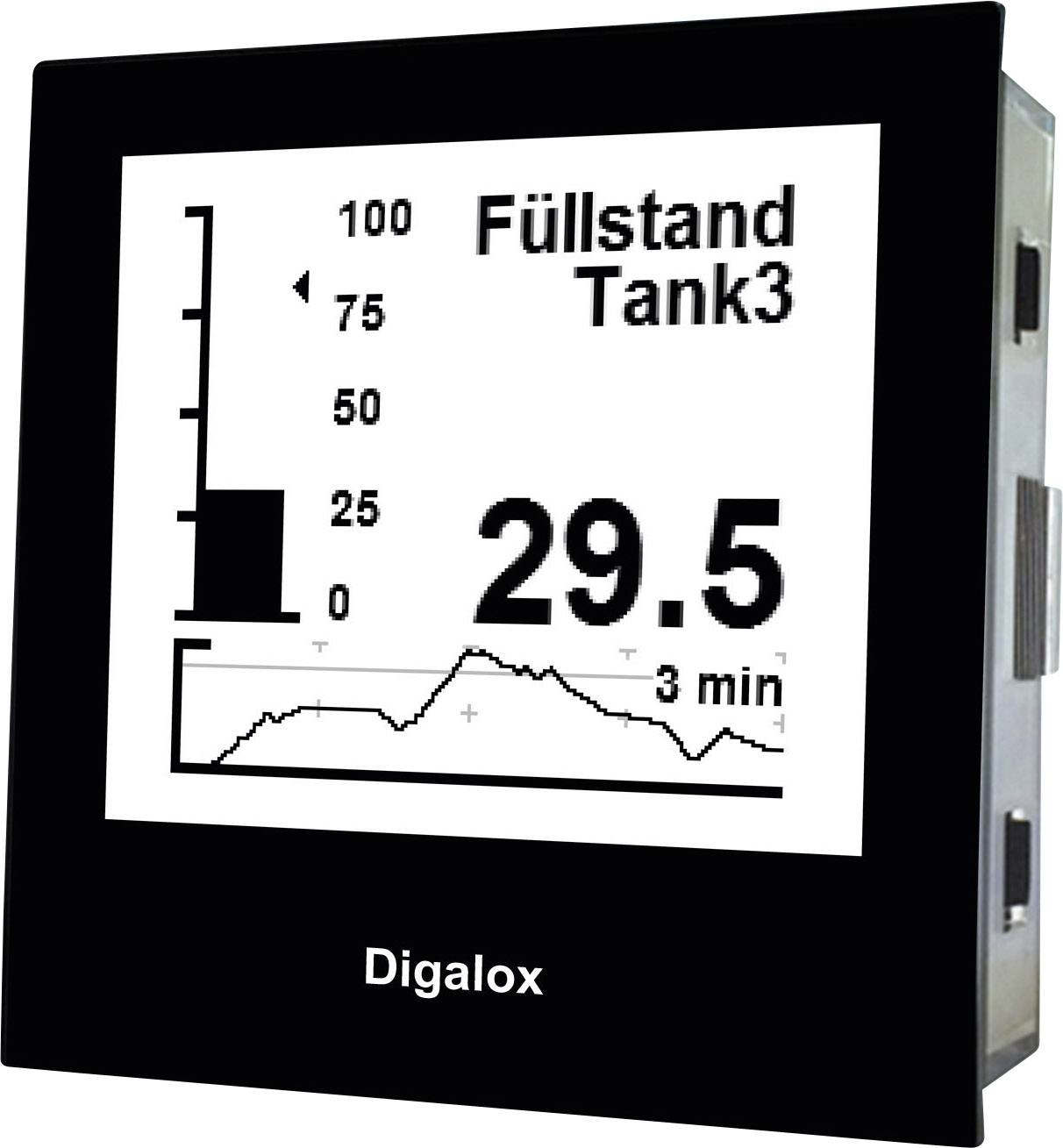

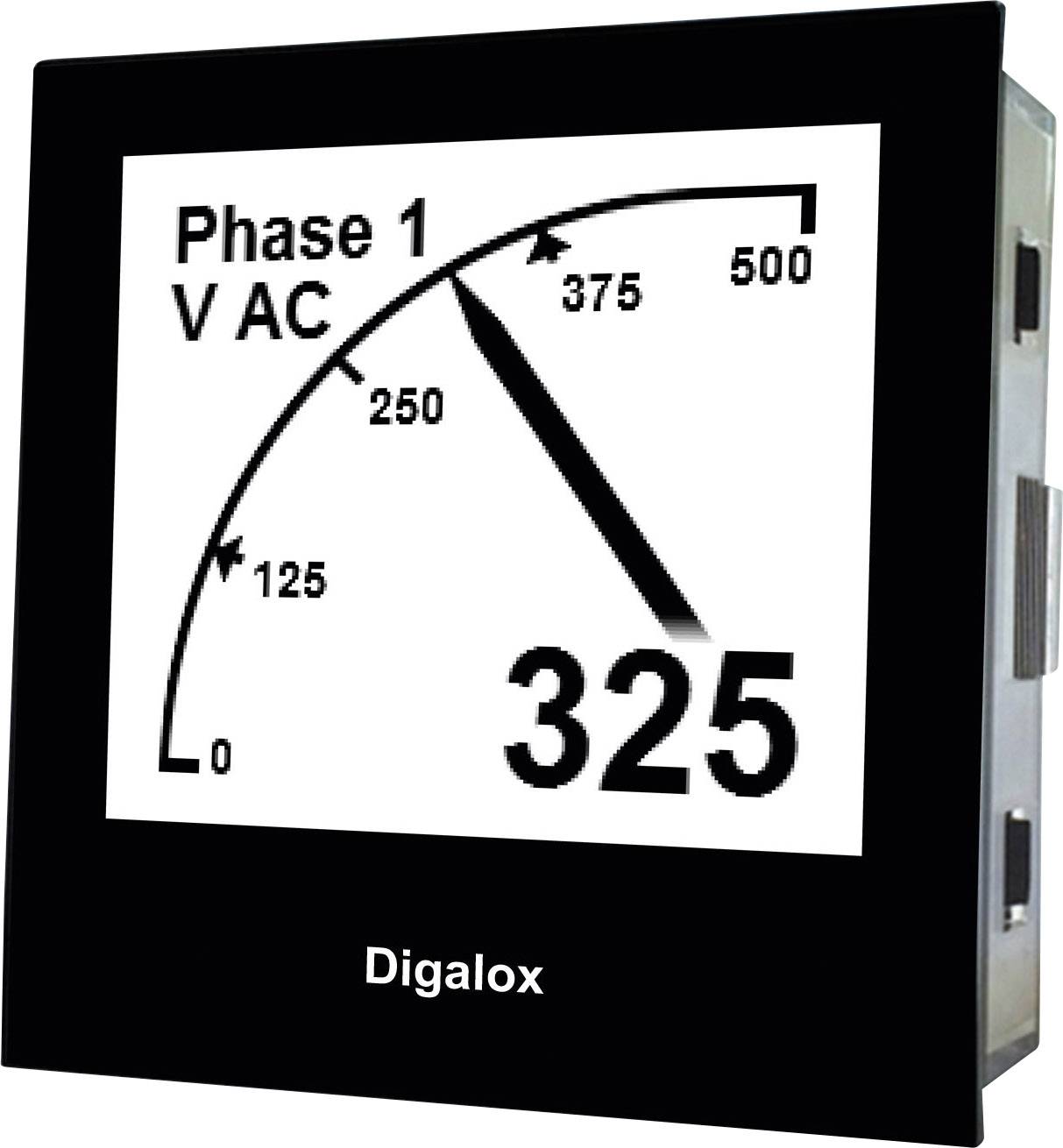

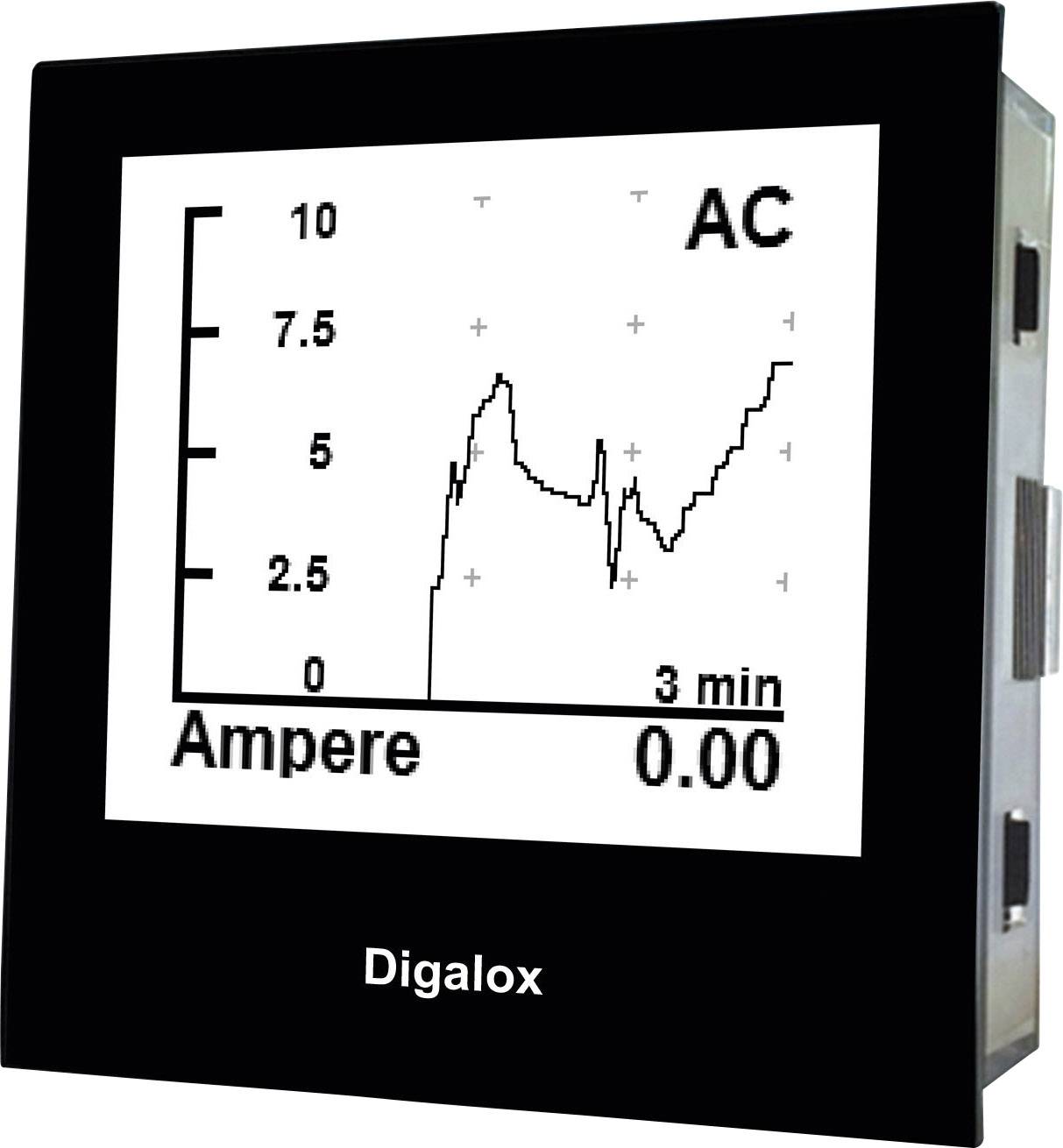

- K dispozici různé designy zobrazení, např. tacho, řádková grafika, ukazatel průběhu
- Okamžitý přenos naměřených hodnot
- Napájení 10 - 30 V AC/DC nebo přes USB, galvanicky izolované
- Přesnost měření 1% True RMS
- PC software pro individuální konfiguraci a záznam naměřených hodnot
Technické parametry
- Kategorie produktu
digitální panelový měřič
- Měřicí funkce
frekvence
rychlost
napětí AC
napětí DC
proud
proud AC
proud DC
- Rozsah měření (min.)
-500 V
-10 A
10 Hz
- Typ
Digalox DPM72-AVP
- Rozsah měření (max.)
500 V
10 A
1000 Hz
- Technologie displeje
LCD
IP65 (čelní strana)
- Montážní šířka
68 mm
- Displej (counts)
9999
- Montážní výška
68 mm
- Provozní napětí
12 V DC/AC
24 V DC/AC
- Rozm.
(d x š x v) 59 x 72 x 72 mm
- Hmotnost
180 g
- Provozní napětí max.
24 V DC/AC
- Min. provozní napětí
12 V DC/AC
- Osvětlení displeje
bílé
- Barva
černá
- Šířka
72 mm
- V
72 mm
- Délka
59 mm
- Šířka rámu
7.2 cm
- Výška rámu
7.2 cm
- Rozhraní
USB
- Napájení
10 - 30 V AC/DC
- Vstupní napětí
10 - 30 V AC/DC
Ke stažení
List technických údajů
List technických údajů 1193746 TDE Instruments Digalox DPM72-AVP digitální panelový měřič
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 1193746 TDE Instruments Digalox DPM72-AVP digitální panelový měřič
Prohlášení o shodě
Prohlášení o shodě 1193746 TDE Instruments Digalox DPM72-AVP digitální panelový měřič
Popis

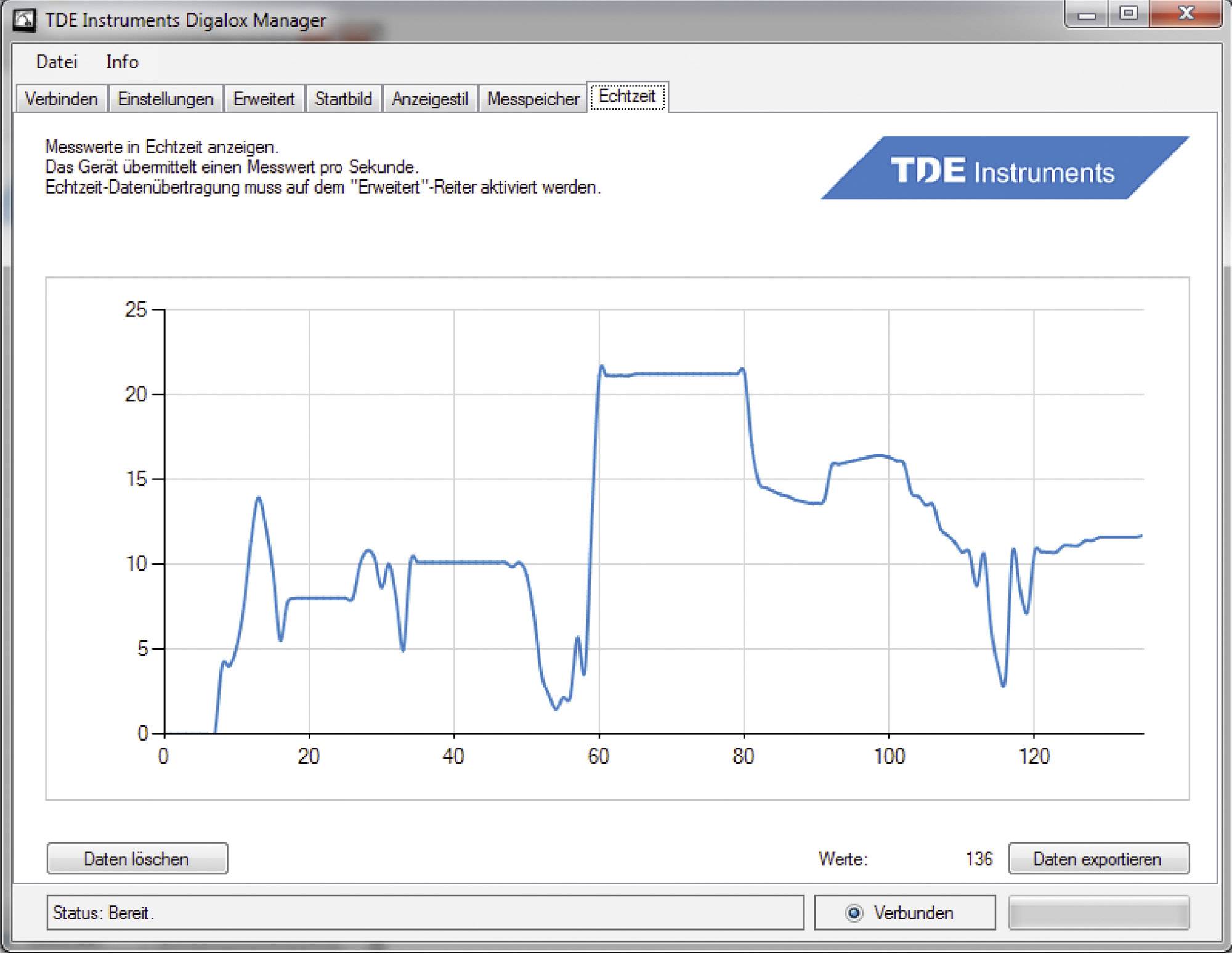

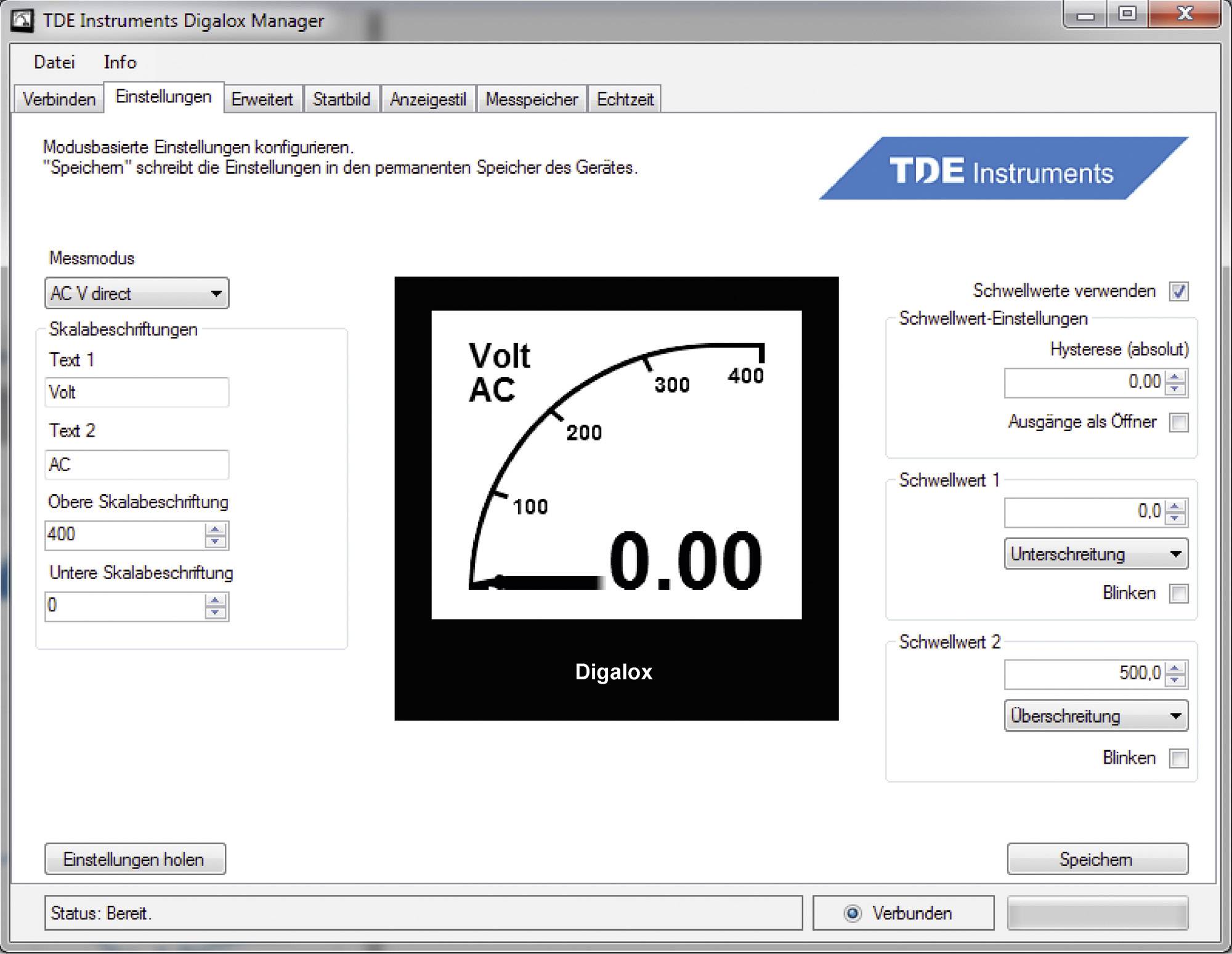

Grafický měřicí přístroj spojuje výhody snadno čitelného analogového displeje s přesností digitálního měřicího přístroje. Podporuje běžné typy měření (volt AC/DC, proud AC/DC, frekvence, analogový signál 0/2 až 10 V a 5 A pro měniče proudu). Zařízení lze během provozu přepnout mezi měřením napětí a proudu pomocí spínacího kontaktu. Zaznamenává minimální a maximální hodnotu, kterou lze aktivovat nebo resetovat pomocí propojky nebo externího spínače. Přístroj zaznamenává naměřené hodnoty po dobu 3 minut až 14 dní. Časový rozsah a grafické zobrazení průběhu naměřených hodnot lze přepínat externím spínačem. Pomocí USB konfiguračního softwaru můžete nakonfigurovat následující parametry: výchylka stupnice, popis stupnice, design zobrazení (ukazatel, tacho, řádky, atd.), startovací grafika, limity pro alarm, hystereze a mnoho dalších. Pomocí softwaru lze naměřené hodnoty načíst z paměti a aktivovat nepřetržitý přenos naměřených hodnot. Naměřené hodnoty je možné v softwaru graficky vyhodnocovat nebo exportovat jako soubor .CSV.
Provedení
- Grafický displej
- Analogové a digitální zobrazení
- Podsvícený displej
- Standardní DIN pouzdro 72 x 72 mm
- Měření proudu a napětí
- Konfigurovatelná stupnice
- USB rozhraní
- Spínací výstupy s optočlánky
Obsah balení
- Měřicí přístroj
Doplňující informace
Upozornění: Software je pouze v EN nebo DE jazykové mutaci.
Požadavky na systém
- Windows Vista, 7 nebo 8 (Net Framework 4)
