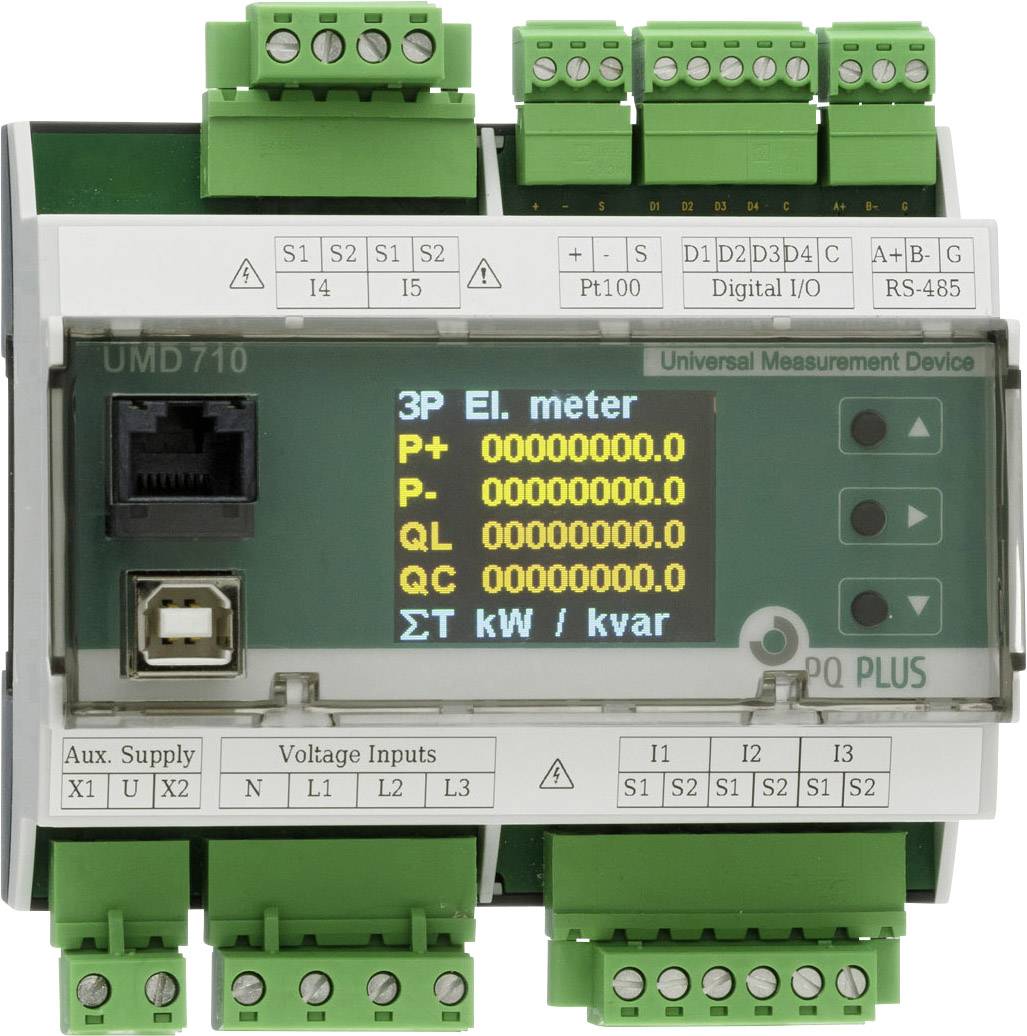

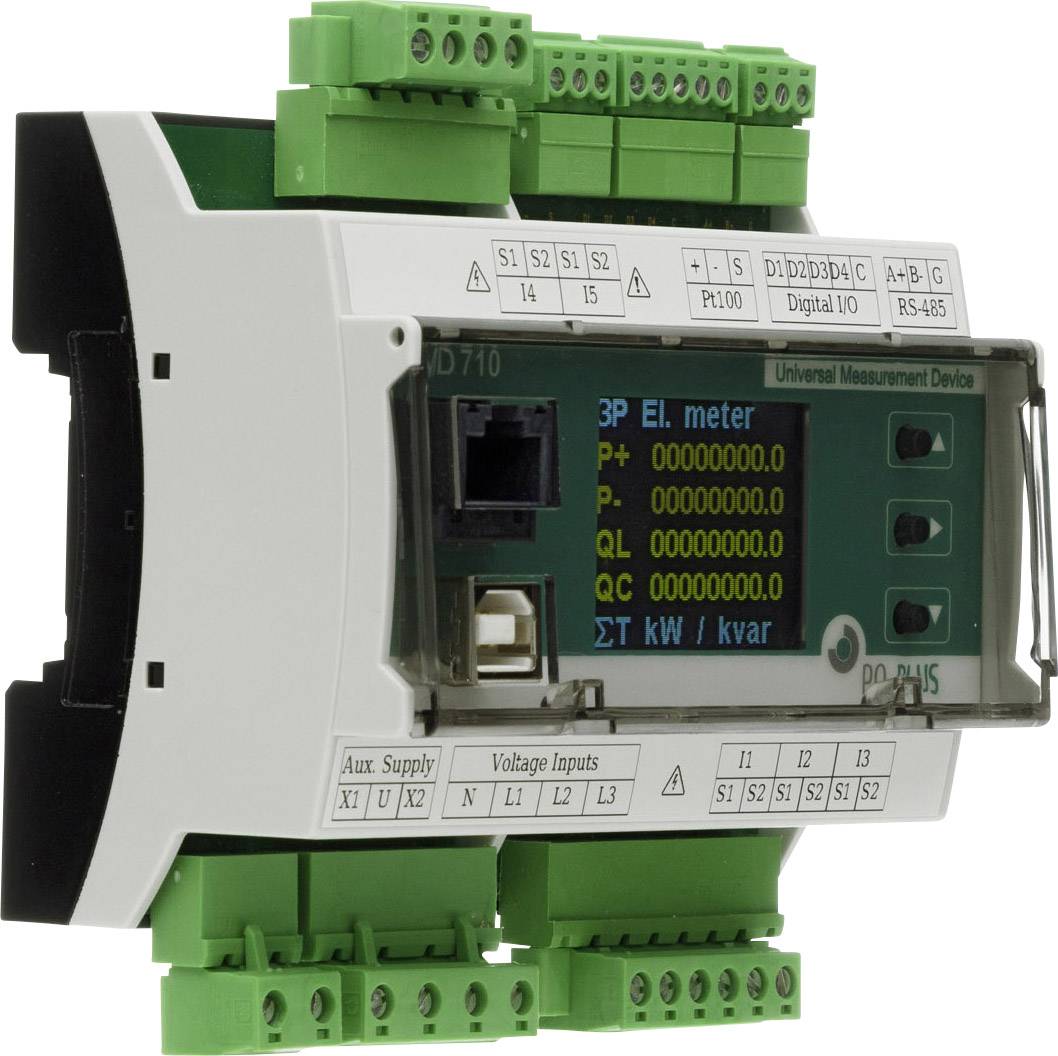

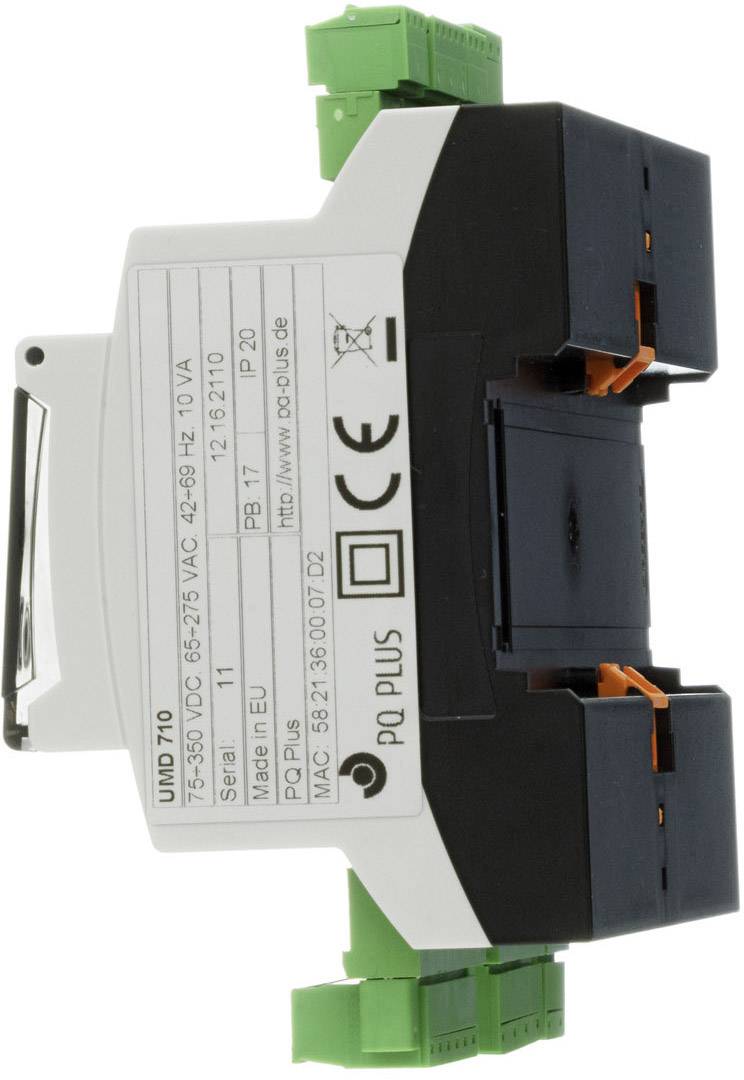

PQ Plus UMD 710A digitální měřič na DIN lištu
EAN:
Označení výrobce:
Objednací číslo:
Datasheety: (PDF)
Počet
Celková cena (46 483,47 Kč / kus)
46 483,47 Kč
Bez DPH.
Doprava zdarma
Už jen 1 Ks skladem!
Hlavní benefity
UMD 710A univerzální měřicí přístroj na montážní lištu
Technické parametry
- Kategorie produktu
digitální měřič na DIN lištu
- Typ
UMD 710A
IP20
- Rozm.
(d x š x v) 58 x 107 x 90 mm
- Vlastnosti
barevný displej
- Kategorie měření
CAT III 300 V
- Šířka
107 mm
- V
90 mm
- Délka
58 mm
Ke stažení
List technických údajů
List technických údajů 2143163 PQ Plus UMD 710A digitální měřič na DIN lištu
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2143163 PQ Plus UMD 710A digitální měřič na DIN lištu
Popis
To UMD 710A je kompaktní špičkové kvality sítě měřicí přístroj pro montáž na DIN lištu. Měří 4-fázový proud a napětí s až 3 Tarifen v 4kvadrantové provoz ve třídě 0,05 a tím práci v třída 0,2 s, a všechny běžné síťové velikostí, např. harmonické oscilace do 128. Harmonické. Díky 5. Lze nepřetržitě měřit parazitní proudy Přístroj tvoří kvality sítě podle EN 50160, EN 61000-2-2, EN 61000-2-4, EN 61000-2-12 a je podle třídy A. Má velkou 512 MB paměti. Přes rozhraní Ethernet lze přístroj přistupovat a přes spojenými webový server live naměřených hodnot pomocí webového prohlížeče. Tím jsou také internetové protokoly jako NTP einlesbar a lze SPS systémy a jednoduše systémy budov. Digitální vstupy/výstupy a sériové rozhraní RS485 jsou zabudovány. S firmware modul GO jsou funkcí osciloskopu pro proud a napětí aktivuje a spouštěcí signály pro mezní události. Softwarový modul PQ s A se kvality napětí nepřetržitě zaznamenat a vyhodnocovat.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Měření:
- napětí (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 tř. 0,05
- proud IL1; IL2; IL3; ILN; Idiff tř. 0,05
- výkon činný a jalový výkon import/export na fázi L1; L2; L3; pro tarif T1; T2; T3
- činný výkon P1; P2; P3; PN; 3P import; Export tř. 0,1
- jalový výkon Q1, Q2, Q3; QN; 3Q tř. 1
- zdánlivý výkon S1; S2; S3; SN; 3S tř. 0,2
- harmonické zkreslení výkon D1; D2; D3; DN
- účiník cos φ PF1, PF2, PF3; PFN, PF, cos φ1, cos φ2, cos φ3 tř. 0,5
- symetrii ano
- vysílání napětí THDU1; THDU2; THDU3; THDUN; THDU12; THDU23; THDU31 tř. 1
- vysílání proud THDI1; THDI2; THDI3; THDIN tř. 1
- harmonický vždy pořádek 1. až 128. pro U/I
- činitel harmonického zkreslení U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh; Infh
- frekvence 40... 70 Hz tř. 0,02
- činná 4 kvadrantech měření Import / export na fázi; pro tarif; Celková tř. 0,2 s
- jalovou 4 kvadrantech měření Import / export na fázi; pro tarif; celková tř. 2
- míhání P st; P it tř. 2
- datalogger:
- paměť (Flash) ULN; ULL; I; P; Q; S; D; THDU; THDI; f; Ufh; stav I/O; energie činného a jalového výkonu import/export na fázi L1; L2; L3; Pro Tarif T1; T2; T3
- poklesy napětí: PQ S
- oszillogrammfunktion: GO
- další funkce:
- alarmy logická; mezní hodnoty pro/nedosažení
- digitální I/O 4 digitální vstupy/výstupy 100 V AC/DC, 100 mA
- teplotní 1x PT100
- paměť 512 MB Flash
- interval záznamu s; min; h; dny; měsíc; Rok
- komunikace:
- Modbus RS485; Ethernet 100 MBit/s; USB
- připojení:
- napájecí napětí U:65 - 275 V AC / 75 - 350 V/DC; U: 80 - 350 V DC
- příkon 10 VA / 5 W
- kategorie přepětí CAT III/300 V
- oblasti měření:
- jmenovité napětí 5..1470 V AC
- přetížení 2,21 kV LN/1s 1300 V/AC U//N trvale
- impedance 3,9 MOhm
- vstupní signál X/1//5 A;
- Nadproudová RCM 3x v (max. 70 A / 1 s)
- vzorkovací frekvence 28,8 kHz
- prostředí:
- teplotní rozsah provozní T:-20 °C... 60 °C
- teplotní rozsah skladování -30 °C... 88 °C T:
- elektromagnetická kompatibilita:
- vyzařování EN61000-4-2, -3, -4, -5, -6 až -11
- záření EN 55011 tř. A, EN 55022 tř. A
- stupeň krytí IP20,
- rozměry:
- Šxvxh (mm) 107x90x58
Obsah balení
- UMD 710A
- ENVIS Basic
