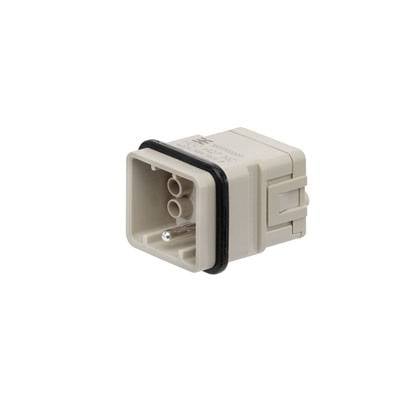

Name: HDC insert, Male, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1
Brand: Weidmüller
SKU: 195484
Availability: BackOrder

Obdélníkový béžový elektrický konektor se třemi svorkami a černým těsnicím kroužkem, typicky používaný pro připojení kabelů.

Kategorie produktu

vložka pinového konektoru

Připojení

krimpované

Řada

RockStar® HDC HQ

Vlastnosti

se slitinou mědi

počet kontaktů

7 + PE

Datasheety: (PDF)

Doručení: Po 19. 10.

5 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (384,30 Kč / kus)

384,30 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

HDC insert, Male, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1

HDC HQ 7 MC

Technické parametry

Čistá hmotnost: 15,4 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 21 mm
výška: 39,5 mm
hloubka: 21 mm
délka patice: 21 mm
velikost: 1
řada: HQ
jmenovité napětí (DIN EN 61984): 400 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 6 kV
jmenovitý proud (DIN EN 61984): 10 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 4mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
cyklů Au: ≥ 500
připojení PE: šroubové připojení
vodiče - průřez AWG (PE), max.: AWG 14
připojení vodiče - průřez AWG (PE), min.: AWG 26,
délka odizolování Bemessungsanschluss: 8 mm
délka odizolování PE připojení: 5 mm
utahovací moment max. PE připojení: 0,55 Nm
utahovací moment min. PE-připojení: 0,5 Nm
upevňovací šroub M 3
čepele rozměr plochý (PE): SD 0,6 x 3,5
výška: 39,5 mm

Kategorie produktu: vložka pinového konektoru

Řada: RockStar® HDC HQ

Vlastnosti: se slitinou mědi

Připojení: krimpované

počet kontaktů: 7 + PE

Průřez vodiče (max.): 2.5 mm²

Pólů: 7

Průřez vodiče (min.): 0.14 mm²

Obsah: 1 ks

Počet pólů: Ano

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Kategorie produktu

HDC insert, Male, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1

Objednací číslo:195484

Doručení: Po 19. 10.

5 KsConrad Electronic

Tento produkt

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

384,30 Kč^*

HDC insert, Female, 250 V, 10 A, No. of poles: 17, Crimp connection, Size: HQ

Objednací číslo:195485

Doručení: Po 19. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

111,56 Kč^*

HDC insert, Female, 250 V, 10 A, No. of poles: 40, Crimp connection, Size: 6

Objednací číslo:202791

Okamžité doručení: Po 12. 10.

7 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

321,49 Kč^*

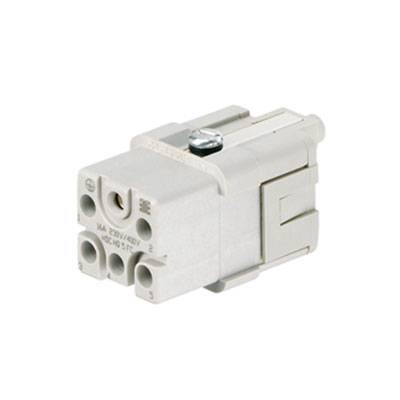

HDC insert, Female, 250 V, 16 A, No. of poles: 5, Crimp connection, Size: 1

Objednací číslo:254850

Doručení: Po 19. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

227,27 Kč^*

HDC insert, Female, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1

Objednací číslo:195483

Doručení: Po 19. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

409,09 Kč^*

HDC insert, Female, 400 V, 35 A, No. of poles: 6, Screw connection, Size: 6

Objednací číslo:321942

Doručení: Po 19. 10.

5 Set(y)Conrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

706,61 Kč^*

HDC insert, Female, 400 V, 35 A, No. of poles: 6, Screw connection, Size: 6

Objednací číslo:202769

Doručení: Po 19. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

896,69 Kč^*

HDC insert, Female, 500 V, 16 A, No. of poles: 8, Crimp connection, Size: HQ

Objednací číslo:254862

Doručení: Po 19. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

362,81 Kč^*

HDC insert, Female, 690 V, 40 A, No. of poles: 6, Crimp connection, Size: HQ

Objednací číslo:195481

Doručení: Po 19. 10.

5 KsConrad Electronic

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

111,56 Kč^*

HDC insert, Female, 830 V, 20 A, No. of poles: 12, Screw connection, Size: 8

Objednací číslo:202868

Doručení: Po 19. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

491,74 Kč^*

Ke stažení

List technických údajů

List technických údajů 195484 HDC insert, Male, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 195484 HDC insert, Male, 400 V, 10 A, No. of poles: 7, Crimp connection, Size: 1

Popis

The HQ series - big features in a compact design The electrical values speak for themselves. The standard HE crimp contacts can also be used here.
The wire connection level is designed as a crimp contact The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.

Pole count: 7 (+PE)
Rated current: 10 A
Rated voltage: 400 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
