Name: HDC insert, Male, 250 V, 16 A, No. of poles: 16, Crimp connection, Size: 5
Brand: Weidmüller
SKU: 204485
Availability: BackOrder

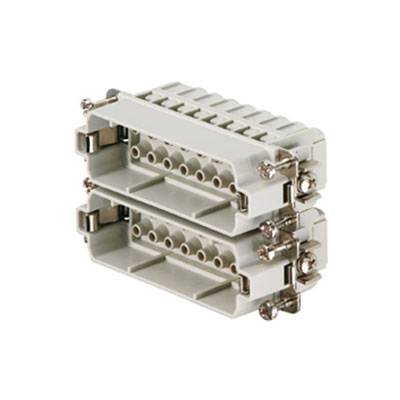

Šedý, obdélníkový konektor se dvěma řadami kovových kontaktů, vhodný pro elektrické propojení v technických aplikacích.

Kategorie produktu

vložka pinového konektoru

Připojení

krimpované

Řada

RockStar® HDC HA

Vlastnosti

se slitinou mědi

počet kontaktů

16 + PE

Datasheety: (PDF)

Doručení: Po 19. 10.

5 Ks

Zobrazit alternativy

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (409,09 Kč / kus)

409,09 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

HDC insert, Male, 250 V, 16 A, No. of poles: 16, Crimp connection, Size: 5

HDC HA 16 MC 17 - 32

Technické parametry

Čistá hmotnost: 39 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 23 mm
výška: 29 mm
hloubka: 73 mm
délka patice: 73 mm
velikost: 5
řada: HA
jmenovité napětí (DIN EN 61984): 250 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 4 kV
jmenovitý proud (DIN EN 61984): 16 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 2 mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
cyklů Au: ≥ 500
připojení PE: šroubové připojení
vodiče - průřez AWG (PE), max.: AWG 14
připojení vodiče - průřez AWG (PE), min.: AWG 20
Bemessungsanschluss délka odizolování: 8 mm
délka odizolování PE připojení: 10 mm
utahovací moment max. PE připojení: 1,5 Nm
utahovací moment min. PE-připojení: 1,2 Nm
upevňovací šroub M 4
čepel rozměr křížový: vel. PH1
čepel rozměr plochý (PE): SD 0,8 x 4,0
výška: 29 mm

Kategorie produktu: vložka pinového konektoru

Řada: RockStar® HDC HA

Vlastnosti: se slitinou mědi

Připojení: krimpované

počet kontaktů: 16 + PE

Průřez vodiče (max.): 4 mm²

Pólů: 16

Průřez vodiče (min.): 0.5 mm²

Obsah: 1 ks

Počet pólů: Ano

: 23

: 29 mm

: 73 mm

: 250 V

: 16

: Pin

: -40-125 °C

: V0

: 4 kV

: Crimp connection

: Silver

: 3

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-4 mm²

: ANO

: Other copper alloys

: 16 A

: Thermoplastic

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Připojení

Kategorie produktu

HDC insert, Male, 250 V, 16 A, No. of poles: 16, Crimp connection, Size: 5

Objednací číslo:204485

Doručení: Po 19. 10.

5 KsConrad Electronic

Tento produkt

krimpované

vložka pinového konektoru

Min.: 1

Násobky: 1

409,09 Kč^*

HDC insert, Female, 250 V, 16 A, No. of poles: 16, Crimp connection, Size: 5

Objednací číslo:204491

Doručení: Pá 4. 12.

Conrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

409,09 Kč^*

HDC insert, Female, 250 V, 16 A, No. of poles: 16, Screw connection, Size: 5

Objednací číslo:202845

Doručení: Po 19. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

470,25 Kč^*

HDC insert, Female, 250 V, 16 A, No. of poles: 16, Screw connection, Size: 5

Objednací číslo:202840

Doručení: Po 19. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

486,78 Kč^*

HDC insert, Female, 250 V, 16 A, No. of poles: 16, Tension clamp connection, Size: 5

Objednací číslo:204606

Doručení: Po 19. 10.

5 KsConrad Electronic

pružinová svorka

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

557,85 Kč^*

HDC insert, Female, 250 V, 16 A, No. of poles: 16, Tension clamp connection, Size: 5

Objednací číslo:204607

Doručení: Po 19. 10.

5 KsConrad Electronic

pružinová svorka

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

557,85 Kč^*

HDC insert, Female, 250 V, 22 A, No. of poles: 10, Crimp connection, Size: 2

Objednací číslo:204480

Doručení: Po 19. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

362,81 Kč^*

HDC insert, Female, 250 V, 22 A, No. of poles: 10, Screw connection, Size: 2

Objednací číslo:202815

Doručení: Po 19. 10.

5 KsConrad Electronic

šroubovací

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

384,30 Kč^*

HDC insert, Female, 250 V, 22 A, No. of poles: 10, Tension clamp connection, Size: 2

Objednací číslo:204602

Doručení: Po 19. 10.

5 KsConrad Electronic

pružinová svorka

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

342,98 Kč^*

HDC insert, Female, 250 V, 22 A, No. of poles: 16, Crimp connection, Size: 5

Objednací číslo:204482

Doručení: Po 19. 10.

5 KsConrad Electronic

krimpované

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

428,93 Kč^*

Ke stažení

List technických údajů

List technických údajů 204485 HDC insert, Male, 250 V, 16 A, No. of poles: 16, Crimp connection, Size: 5

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 204485 HDC insert, Male, 250 V, 16 A, No. of poles: 16, Crimp connection, Size: 5

Popis

The small and thin HA series can be used wherever space is limited.
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.

Pole count: 32
Rated current: 16 A
Rated voltage 250 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
