Name: HDC insert, Female, 250 V, 10 A, No. of poles: 7, Crimp connection, Size: 1
Brand: Weidmüller
SKU: 202811
Availability: BackOrder

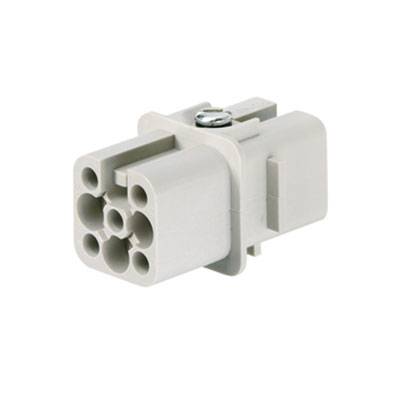

Šedý elektrický konektor s několika otvory, vhodný pro průmyslové aplikace k bezpečnému propojení kabelů.

Kategorie produktu

konektorová vložka, zásuvka

Připojení

krimpované

Řada

RockStar® HDC HD

Vlastnosti

se slitinou mědi

počet kontaktů

Datasheety: (PDF)

Doručení: Po 19. 10.

5 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (119,83 Kč / kus)

119,83 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

HDC insert, Female, 250 V, 10 A, No. of poles: 7, Crimp connection, Size: 1

HDC HD 7 FC

Technické parametry

Čistá hmotnost: 0,01 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 21 mm
výška: 33,2 mm
hloubka: 21 mm
vysoká zásuvka: 33,2 mm
délka patice: 21 mm
velikost: 1
řada: HD
jmenovité napětí (DIN EN 61984): 250 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 4 kV
jmenovitý proud (DIN EN 61984): 10 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 4mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
cyklů Au: ≥ 500
připojení PE: krimpované
připojení vodiče - průřez AWG (PE), max.: AWG 14
připojení vodiče - průřez AWG (PE), min.: AWG 20
Bemessungsanschluss délka odizolování: 8 mm

Kategorie produktu: konektorová vložka, zásuvka

Řada: RockStar® HDC HD

Vlastnosti: se slitinou mědi

Připojení: krimpované

počet kontaktů: 7

Průřez vodiče (max.): 2.5 mm²

Pólů: 7

Průřez vodiče (min.): 0.14 mm²

Obsah: 1 ks

: 21

: 33.2 mm

: 21 mm

: 250 V

: 7

: Bus

: -40-125 °C

: V0

: 4 kV

: Crimp connection

: Silver

: 3

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.5-2.5 mm²

: 0.14-2.5 mm²

: ANO

: Other copper alloys

: 10 A

: Thermoplastic

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Kategorie produktu

HDC insert, Female, 250 V, 10 A, No. of poles: 7, Crimp connection, Size: 1

Objednací číslo:202811

Doručení: Po 19. 10.

5 KsConrad Electronic

Tento produkt

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

119,83 Kč^*

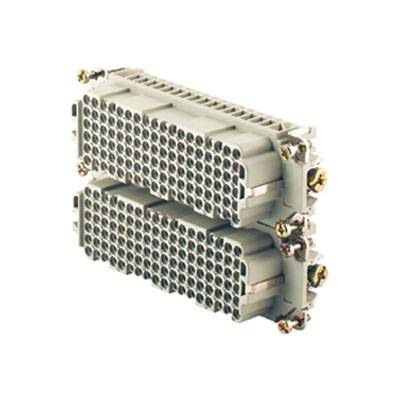

HDC insert, Female, 250 V, 10 A, No. of poles: 108, Crimp connection, Size: 8

Objednací číslo:202857

Doručení: Po 19. 10.

5 KsConrad Electronic

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

491,74 Kč^*

HDC insert, Female, 250 V, 10 A, No. of poles: 108, Crimp connection, Size: 8

Objednací číslo:202862

Doručení: Po 11. 1. 2027

Conrad Electronic

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

511,57 Kč^*

HDC insert, Female, 250 V, 10 A, No. of poles: 24, Crimp connection, Size: 3

Objednací číslo:202849

Doručení: Po 19. 10.

5 KsConrad Electronic

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

491,74 Kč^*

HDC insert, Female, 250 V, 10 A, No. of poles: 25, Crimp connection, Size: 5

Objednací číslo:202832

Doručení: Po 19. 10.

5 KsConrad Electronic

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

362,81 Kč^*

HDC insert, Female, 250 V, 10 A, No. of poles: 42, Crimp connection, Size: 4

Objednací číslo:202852

Doručení: Po 19. 10.

5 KsConrad Electronic

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

577,69 Kč^*

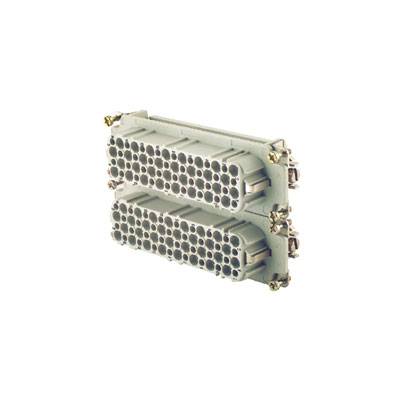

HDC insert, Female, 250 V, 10 A, No. of poles: 64, Crimp connection, Size: 8

Objednací číslo:202792

Doručení: Po 19. 10.

5 KsConrad Electronic

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

511,57 Kč^*

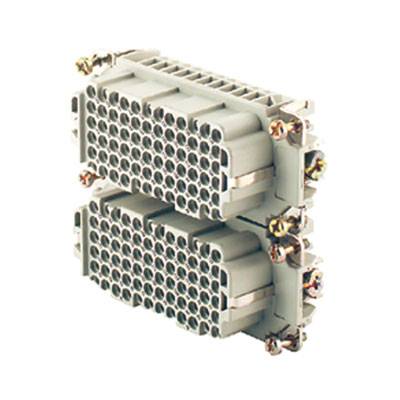

HDC insert, Female, 250 V, 10 A, No. of poles: 72, Crimp connection, Size: 6

Objednací číslo:202855

Doručení: Po 19. 10.

5 KsConrad Electronic

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

470,25 Kč^*

HDC insert, Female, 250 V, 10 A, No. of poles: 72, Crimp connection, Size: 6

Objednací číslo:202859

Doručení: Pá 4. 12.

Conrad Electronic

konektorová vložka, zásuvka

Min.: 1

Násobky: 1

470,25 Kč^*

HDC insert, Male, 250 V, 10 A, No. of poles: 108, Crimp connection, Size: 8

Objednací číslo:202856

Doručení: Po 19. 10.

5 KsConrad Electronic

vložka pinového konektoru

Min.: 1

Násobky: 1

491,74 Kč^*

Ke stažení

List technických údajů

List technických údajů 202811 HDC insert, Female, 250 V, 10 A, No. of poles: 7, Crimp connection, Size: 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 202811 HDC insert, Female, 250 V, 10 A, No. of poles: 7, Crimp connection, Size: 1

Popis

The HD range features a high density of contacts. It is thus optimally suited for signal processing.
The wire connection level is designed as a crimp contact. The established crimp connection has been used as a standard for decades.
Crimp contacts are not delivered with the inserts.

Number of poles: 7 - 8
Rated current: 10 A
Rated voltage: 42/250 V
Nominal voltage acc. to UL/CSA: 600 V AC/DC
Crimp connection
