GW Instek LCR-6300 digitální digitální LCR měřič, Displej (counts): 999999 | Conrad Electronic | Conrad Electronic » All parts of success

Přesný LCR měřicí přístroj s digitálním displejem, zobrazující kapacitu, indukčnost a odpor. Obsahuje ovládací tlačítka a měřicí konektory.

Přesný LCR měřicí přístroj s digitálním displejem, zobrazující kapacitu, indukčnost a odpor. Obsahuje ovládací tlačítka a měřicí konektory.

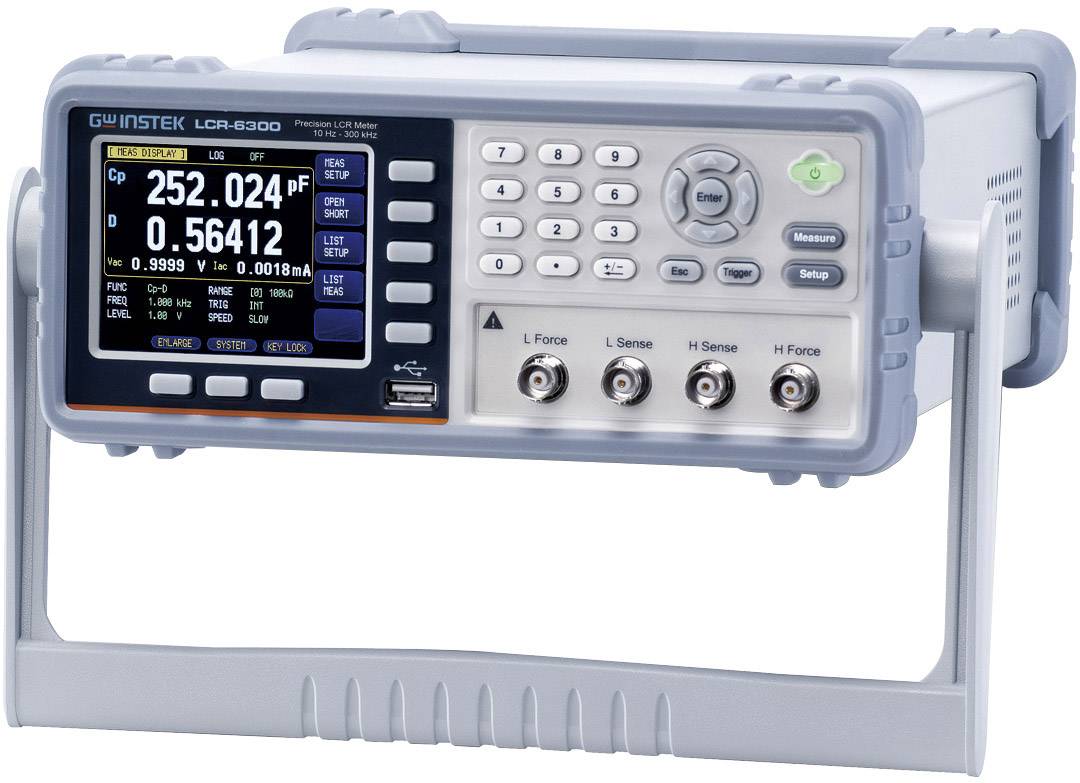

Přístroj LCR s digitálním displejem zobrazuje kapacitu, impedanci a ztrátový činitel. Na zařízení jsou viditelná nastavovací tlačítka a čtyři připojovací zdířky.

Zadní pohled na elektrické zařízení s několika konektory, včetně RS-232C a napájecího vstupu střídavého proudu. Jsou zde přítomny výstražné štítky.

1/3

GW Instek

Naše služba pro vás:

Multimetry – usnadnění správného měření

Doručení: Pá 23. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (78 144,63 Kč / kus)

78 144,63 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Velmi přesný měřicí přístroj LCR-6300

10 Hz - 300 kHz
Základní přesnost 0,05 %
Rychlost měření až 25 ms (max.)
Plný frekvenční rozsah nebo režim rozpojený obvod / zkrat

Technické parametry

Výstupní impedance: 30/50/100 Ω
Měřící parametr: Z, D, Q, Vac, Iac, Δ, Δ %, θr, θd, R, X, G, B, Y
Kombinované měřicí funkce: Cs-Rs, Cs-D, Cp-Rp, Cp-D, Lp-Rp, Lp-Q, Ls-Rs, Ls-Q, Rs-Q, Rp-Q, R-X, Z-θr, Z-θd, Z-D, Z-Q, DCR

Kategorie produktu: digitální LCR měřič

Rozsah měření odporu: 0,00001 Ω - 99.999 MΩ

Rozsah měření kapacity: 0,00001 pF - 9999.99 mF

Rozsah měření indukce: 0.00001 µH - 9999.99 H

Základní přesnost (±): 0.05 %

Napájení: 90 - 250 V/AC

V: 107 mm

Šířka: 265 mm

Délka: 312 mm

Hmotnost: 3 kg

: bez certifikátu

Typ: LCR-6300

Displej: digitální

Displej (counts): 999999

Rozm.: (d x š x v) 312 x 265 x 107 mm

Frekvence měření: 10 Hz - 300 kHz

Rozhraní: RS-232C
hostitelský port USB

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1601396 GW Instek LCR-6300 digitální digitální LCR měřič, Displej (counts): 999999

Prohlášení o shodě

Prohlášení o shodě 1601396 GW Instek LCR-6300 digitální digitální LCR měřič, Displej (counts): 999999

Popis

Velmi přesný LCR měřič s volitelným testovacím frekvenčním rozsahem od 10 Hz do 300 kHz. Kompaktní provedení, výška 2 U a 1/2 U, patří k praktickým vlastnostem této řady. Přináší úsporu místa jak pro stolní, tak i přenosné použití. Série LCR-6000 s mnoha funkcemi je ideálním nástrojem pro výzkum a vývoj, výrobní testy, vstupní kontrolu kvality např. při změně jednotlivých testovacích stupňů pasivních součástek.

Provedení

8,89cm barevný grafický displej
Současné zobrazení nastavených kritérií a výsledků měření
Posouzení OK/Chyba
2 nulové metody
Automatická regulace úrovně (ALC)
Nastavitelný zkušební proud a měření stejnosměrného odporu
Vnitřní nastavitelné napětí BIAS ±2,5 V
Paměť na 10 měřicích funkcí
Možnost uložení 10000 naměřených hodnot do paměti
Rozhraní Handler pro zpracování dat třídicích přístrojů
Možnost dálkového ovládání přes RS232.

Obsah balení

Kelvinovy měřicí kabely
Napájecí kabel
CD-ROM s návodem k obsluze a software.

Popis

Velmi přesný LCR měřič s volitelným testovacím frekvenčním rozsahem od 10 Hz do 300 kHz. Kompaktní provedení, výška 2 U a 1/2 U, patří k praktickým vlastnostem této řady. Přináší úsporu místa jak pro stolní, tak i přenosné použití. Série LCR-6000 s mnoha funkcemi je ideálním nástrojem pro výzkum a vývoj, výrobní testy, vstupní kontrolu kvality např. při změně jednotlivých testovacích stupňů pasivních součástek.

Provedení

8,89cm barevný grafický displej
Současné zobrazení nastavených kritérií a výsledků měření
Posouzení OK/Chyba
2 nulové metody
Automatická regulace úrovně (ALC)
Nastavitelný zkušební proud a měření stejnosměrného odporu
Vnitřní nastavitelné napětí BIAS ±2,5 V
Paměť na 10 měřicích funkcí
Možnost uložení 10000 naměřených hodnot do paměti
Rozhraní Handler pro zpracování dat třídicích přístrojů
Možnost dálkového ovládání přes RS232.

Obsah balení

Kelvinovy měřicí kabely
Napájecí kabel
CD-ROM s návodem k obsluze a software.
