PCE Instruments PCE-ITM 20 multimetr digitální vodotěsnost (IP67) CAT IV 600 V

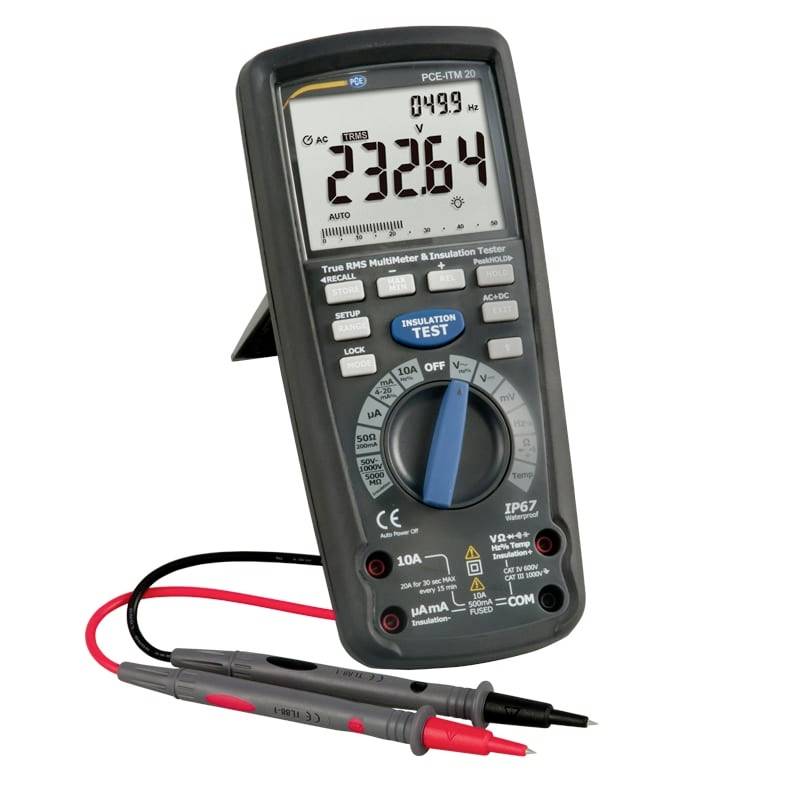

Digitální multimetr se sondami zobrazující odečet 232,64 a 049,9 Hz v horní části, nastaven na režim měření na svém číselníku.

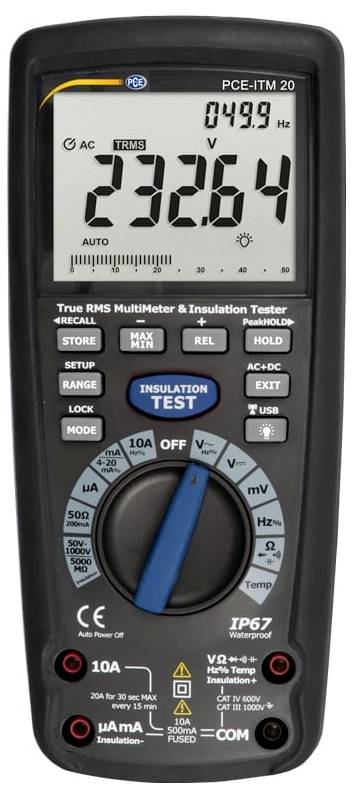

Ruční digitální multimetr a tester izolace ukazující 232,64 V AC a 49,9 Hz s centrálním otočným selektorem a tlačítky pro testování.

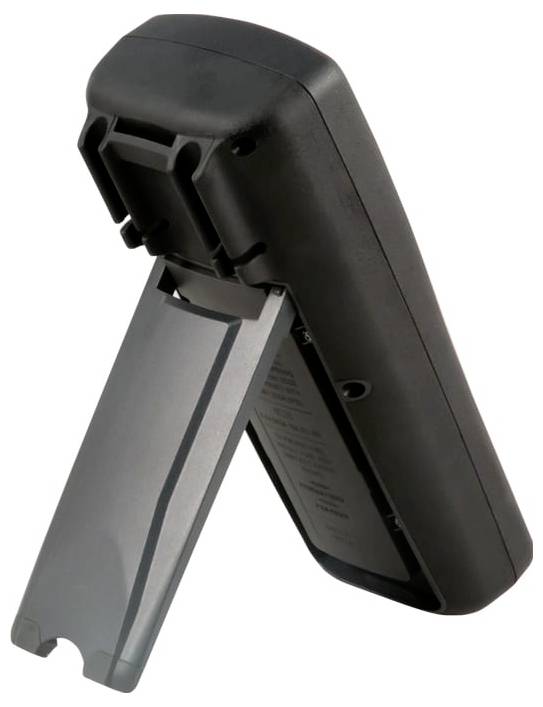

Černé elektronické zařízení se skládacím šedým stojánem, zobrazené zezadu na bílém pozadí.

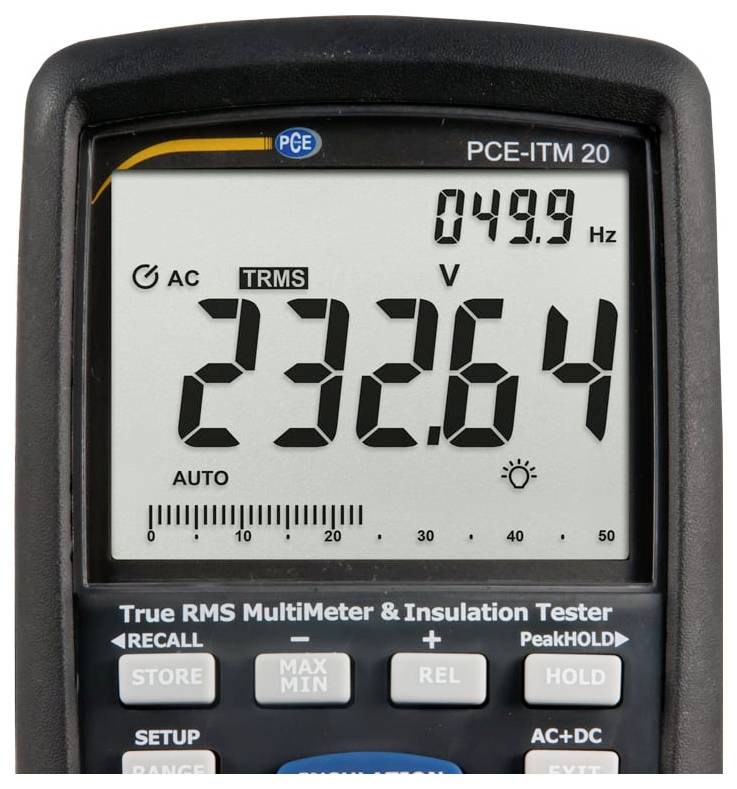

Displej digitálního multimetru zobrazující střídavé efektivní napětí (true RMS) 232,64 V a frekvenci 49,9 Hz.

Mechanik v modrých pracovních oblecích používá zkušební světlo a sondu k inspekci elektroinstalace pod vozidlem na zvedáku.

Mechanik kontroluje elektroniku diagnostickým zařízením na zvedáku v autoservisu.

1/6

Datasheety: (PDF)

Doručení: Pá 2. 10.

37 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (8 376,03 Kč / kus)

8 376,03 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Ampérmetr PCE-ITM 20

Automatická volba rozsahu
Měření kapacity
Integrovaný tester izolací
Velký LCD displej
Podsvícení
Interní paměť
Funkce Hold
PODLE IEC 1010, CAT III 1000 V, CAT IV 600
Měření frekvence

Technické parametry

Zkoušečka izolací, zkušební napětí / zkušební proud Rozsah měření Rozlišení Přesnost 50 v / 1 mA při 50 kΩ 0,01 … 5 MΩ 0,0001 MΩ ± (4 % + 20 digit) 5 … 50 MΩ 0,001 MΩ ± (4 % + 20 digit) 50 … 500 MΩ 0,01 MΩ ± (4 % + 20 digit) 500 … 1000 MΩ 0,1 MΩ nespecifikovaný 125 v / 1 mA při 125 kΩ 0,01 … 5 MΩ 0,001 MΩ ± (2 % + 20 digit) 5... 50 MΩ 0,001 MΩ ± (2 % + 20 digit) 50 … 500 MΩ 0,01 MΩ ± (3 % + 20 digit) 500... 5000 MΩ 0,1 MΩ ± (4 % + 20 digit) 250 v / 1 mA při 250 kΩ 0,01 … 5 MΩ 0,0001 MΩ ± (2 % + 20 digit) 5 … 50 MΩ 0,001 MΩ ± (2 % + 20 digit) 50 … 500 MΩ 0,01 MΩ ± (3 % + 20 digit) 500 … 5000 MΩ 0,1 MΩ ± (4 % + 20 digit) 500 v / 1 mA při 500 kΩ 0,01 … 5 MΩ 0,0001 MΩ ± (2 % + 20 digit) 5 … 50 MΩ 0,001 MΩ ± (2 % + 20 digit) 50 … 500 MΩ 0,01 MΩ ± (3 % + 20 digit) 500 … 5000 MΩ 0,1 MΩ ± (4 % + 20 digit) 1000 v / 1 mA při 1000 kΩ 0,01 … 5 MΩ 0,0001 MΩ ± (2 % + 20 digit) 5 … 50 MΩ 0,001 MΩ ± (2 % + 20 digit) 50 … 500 MΩ 0,01 MΩ ± (3 % + 20 digit) 500 … 5000 MΩ 0,1 MΩ ± (4 % + 20 digit) Zkratový proud 1,5 mA Multimetry Rozsah měření přesnost měření 50 mV 0,001 mV ± (0,06 % + 20 digit) Stejnosměrné napětí 500 mV 0,01 mV ± (0,06 % + 6 číslice) 5 v / 0,0001 v ± (0,06 % + 4 číslice) 50 v / 0,001 v ± (0,06 % + 4 číslice) 500 v / 0,01 v ± (0,06 % + 4 číslice) 1000 v / 0,1 v ± (0,1 % + 3 číslice) Střídavé napětí 50 mV 0,001 0,01 mV ± (1 % + 50 číslice) AC + DC 500 mV ± (1 % + 50 číslice) 50... 1000 Hz 5 v / 0,0001 v ± (1 % + 30 digit) 50 v / 0,001 v ± (1 % + 30 digit) 500 v / 0,01 v ± (1 % + 30 digit) 1000 v / 0,1 v ± (1 % + 30 digit) Uvedená přesnost se vztahuje na střídavé napětí na 5... 100 % rozsahu měření Přesnost měření stejnosměrného proudu 500 µA ± (0,5 % + 3 digit) 0,01 µA ± (0,5 % + 3 digit) 50 mA ± (0,5 % + 3 digit) 500 mA ± (5000 % + 0,1 digit) 0,01 a ± (0,5 % + 3 digit) 10 a ± (0,001 0,5 % + 3 digit) 0,001 a Střídavý proud 500 µA 0,01 µA ± (1% + 30 digit) AC + DC 5000 µA 0,1 µA ± (1% + 30 digit) 50... 1000 Hz, 50 mA, 0,001 mA ± (1% + 30 digit), 500 mA, 0,01 a ± (1% + 30 digit), 10 a, 0,001 a ± (1% + 30 digit) Uvedená přesnost se u střídavého proudu vztahuje na 5... 100 % rozsahu měření Přesnost měření odporu 50 Ω 0,01 Ω ± (0,2 % + 20 digit) 500 Ω ± (0,1 % + 10 digit) 5 kΩ 0,0001 kΩ ± (0,1 % + 3 digit) 50 kΩ 0,001 kΩ ± (0,1 % + 3 digit) 500 kΩ 0,1 0,01 kΩ ± (0,1 % + 3 digit) 5 MΩ 0,001 MΩ ± (1 % + 10 digit) 50 M Ω 0,001 MΩ ± (1,5 % + 50 digit) Kapacita 50 nF 0,001 nF ± (1,5 % + 50 digit) 50 nF 0,01 nF ± (1,5 % + 10 digit) 500 nF 0,1 nF ± (1,5 % + 10 digit) 5 μF 0,001 µF ± (1,5 % + 5 digit) 50 μF 0,01 μF ± (1,5 % + 5 digit) 500 µF 0,1µF ± (1,5 % + 5 digit) 5 MF ± (3 0,01 % + 30 digit) 10 MF ± (3 % + 0,001 30 digit) Frekvence 50 Hz ± (0,02 % + 3 digit) 0,001 Hz ± (0,02 % + 3 digit) 0,01 kHz ± (0,02 % + 3 digit) 0,0001 kHz ± (5 % + 50 digit) 0,001 kHz ± (0,02 % + 3 digit) 500 500 kHz ± 0,01 kHz (0,02 % + 3 digit) 5 MHz ± (0,02 % + 3 digit) 50 MHz ± (0,02 % + 0,0001 3 digit) 0,001 100 MHz 0,01 MHz nespecifikováno Citlivost: 0,8 v RMS min. Při 20 %... 80 % Duty Cylce< 100 kHz 5 v RMS min. @ 20 %... 80 % > 100 kHz Rozsah měření přesnost frekvence (elektrika) 40 Hz... 10 kHz 0,01 1 Hz... ± (0,1 %) 0,001 kHz Duty Cycle 0,1 … 99,9 % 0,01 ± (1,2 % + 2 digity) Šířka pulsu 100 µs ... 100 ms. Frekvence: 5 Hz ... 150 kHz Temperarur - 58... 2462 °F 0,1 °F ± (0,5 % + 7 °F) TYP K Tepelný článek -50... 13350 °C 0,1 °C ± (0,5 % + 3,5 °C) 4... 20 mA % -25... 125 % ± 50 číslic, 0,01 % Odpor 50 Ω rozsah 50 Ω / 0,001 Ω ± (1 % + 20 digit) 500 Ω / 0,01 Ω ± (1 % + 20 digit) Napětí naprázdno: 5 V. Ochrana proti přetížení 250 V. Obecně přes izolační multimetr Paměť na 9999 naměřených hodnot Dvojité pouzdro, IP67 (odolné proti vodě a prachu) Zkouška pádem: 2 m Test diod zkušební proud: 0,9 mA Napětí naprázdno: 2,8 mA Zkouška průchodnosti Akustický signál při odporu< 35 Ω / zkušební proud< 0,35 mA Rozpoznání špičkových hodnot > 1 ms Teplotní senzor typu k Vstupní impedance stejnosměrného napětí > : 10 MΩ Střídavé napětí > : 9 MΩ AC vazba TRMS Šířka pásma střídavého napětí 50 Hz... Crest 1 kHz Faktor< 3 při 500 v < 1,5 při 1000 V. LCD displej s 50000 digity, podsvícený, se sloupcovým diagramem Automatické vypnutí po 15 minutách měření / aktualizace Displej 10 Hz Napájení 6 x 1,5 v AA baterie Pojistky mA, µA: 0,5 a / 1000 v Rychlá keramická rychlá a: 10 a / 1000 v Provozní podmínky 5 … 40 °C / max. 80 % RV Skladovací podmínky -20... 60 °C / max. 80 % r.v. Provozní výška max. 2000 m. Hmotnost: cca 720 g Rozměry 220 x 95 x 50 mm Bezpečnost EN61010-1 IEC 61010-1 část 2 (2001) Cat IV 600 v, Cat III 1000 v UL 61010-1 část 2 (2004) CAN/CSA C22.2 No 6110-1 část 2 (2004) UL 610B-2-031 část 1 (2003)

Kategorie produktu: multimetr

Min. měřená hodnota A/AC: 0 µA

Max. měřená hodnota A/AC: 500 µA

Základní přesnost (±): 1 %

V: 50 mm

Šířka: 95 mm

Délka: 220 mm

Hmotnost: 720 g

: bez certifikátu

Kategorie měření: CAT IV 600 V

Měření proudu: AC

Typ: PCE-ITM 20

Displej: digitální

Rozm.: (d x š x v) 220 x 95 x 50 mm

Vlastnosti: vodotěsnost (IP67)

Ke stažení

List technických údajů

List technických údajů 2452487 PCE Instruments PCE-ITM 20 multimetr digitální vodotěsnost (IP67) CAT IV 600 V

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2452487 PCE Instruments PCE-ITM 20 multimetr digitální vodotěsnost (IP67) CAT IV 600 V

Popis

Ampérmetr PCE-ITM 20 je multimetr a tester izolace v měřicím přístroji / zkušebním napětí do 1000 v / velký LCD displej / měření teploty / měření frekvence / interní paměť / Cat IV 600 v / IP67 tohoto multimetru s funkcí izolace PCE-ITM 20 spojuje mnohostranně vybavený multimetr s testerem izolace. Kromě běžných měřených veličin, jako je napětí, proud a odpor, je tento izolační multimetr vybaven také měřením frekvence a kapacity. Pomocí dodaného termočlánku lze měřit také teploty. Automatická volba rozsahu (Autorange) umožňuje rychlou a bezpečnou práci s izolaním multimetrem, velký LCD displej s podsvícením zaručuje dobrou čitelnost. Velkou předností tohoto multimetru je integrovaný tester izolací. Se zkušebním napětím až 1000 v se měří izolační odpor až 5000 MΩ (5 GΩ). Izolační multimetr může měřit také přímo hodnotu PI a DAR. Díky tomu je možné rychle a s pomocí multimetru s funkcí izolace učinit prohlášení o izolační hodnotě testované izolace. Kromě toho má tento izolační multimetr interní paměť. Máte tak možnost znovu vyvolat a odepsat uložené naměřené hodnoty pro dodatečnou analýzu na displeji.

Tento text byl přeložen strojově.
