GW Instek Arbitrární generátor funkcí 100 MHz (max) 2kanálový trojúhelník, sinusový, obdélníkový, šum, arbitrární

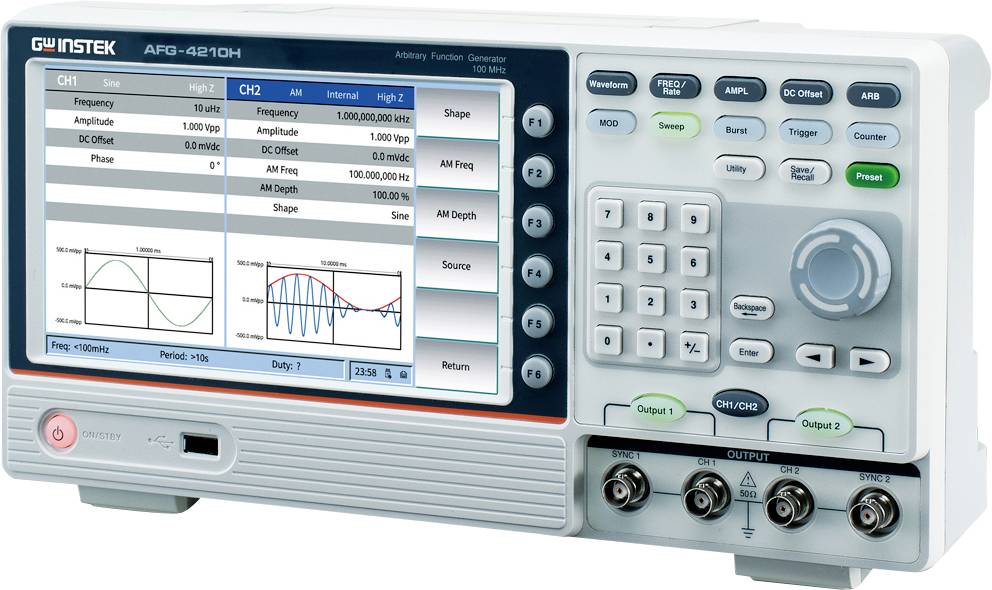

Generátor funkcí s digitálním displejem, zobrazující dva kanály signálových parametrů, diagramů a ovládacími tlačítky pro generování signálů.

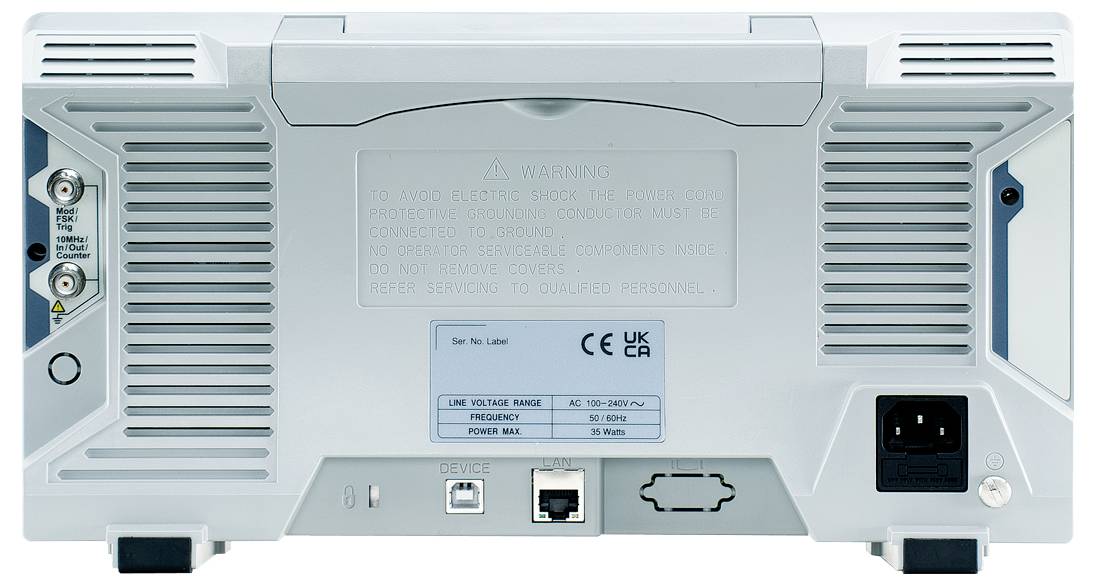

Zadní pohled na elektrické zařízení s různými přípojkami a výstražným upozorněním uprostřed. Vlevo jsou koaxiální konektory.

Generátor funkcí s digitálním displejem zobrazuje frekvence, amplitudy a průběhy vln. Ovládací tlačítka a konektory jsou umístěny na boku.

1/3

Datasheety: (PDF)

Doručení: Út 29. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (22 739,67 Kč / kus)

22 739,67 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

MODULACE: AM, DSB-AM, FM, PM, PWM, ASK, PSK, BPSK, QPSK, FSK, 3FSK, 4FSK, OSK, SUM
Integrovaný sinus, obdélník, trojúhelník, rampy, impuls, loupací, harmonickým a libovolným tvarem vln
Rychlost snímání: 500 MSA/s.
Délka vln: 2 až 10 milionů bodů
Bezpečnostní design: EN61010-1
Komunikační rozhraní: Rozhraní USB Host, USB zařízení, připojení LAN
Délka paměti 10 M/kanál
Rozlišení amplitudy: 16 bit

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 100 MHz (max)

výstup signálu: trojúhelník
sinusový
obdélníkový
šum
arbitrární

Frekvenční rozsah sinus: 100 MHz

Činitel harmonického zkreslení sinus: bis 0.05 %

Frekvenční rozsah obdélník: 30 MHz

Displej: LCD
Dotykový displej

Frekvenční rozsah trojúhelník: 3 MHz

: bez certifikátu

Vnitřní modulace: 2 MHz až 1 MHz

Spouštěč (synchronní): Kompatibilní s TTL

Rozm.: (š x v) 340 mm x 177 mm

Hmotnost: 2.5 kg

Počet kanálů: 2kanálový

Frekvence (max.): 100 MHz

Vlastnosti: modulace

Kategorie měření: CAT II

Šířka: 340 mm

V: 177 mm

Napájení VDE: napájení z el. sítě

Typ: 03LLAF4210HS

Ke stažení

List technických údajů

List technických údajů 3386980 GW Instek Arbitrární generátor funkcí 100 MHz (max) 2kanálový trojúhelník, sinusový, obdélníkový, šum, arbitrární

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3386980 GW Instek Arbitrární generátor funkcí 100 MHz (max) 2kanálový trojúhelník, sinusový, obdélníkový, šum, arbitrární
