Name: Weidmüller 1826810000 zástrčková vložka 18 + PE krimpované 1 ks
Brand: Weidmüller
SKU: 1774631
Availability: BackOrder

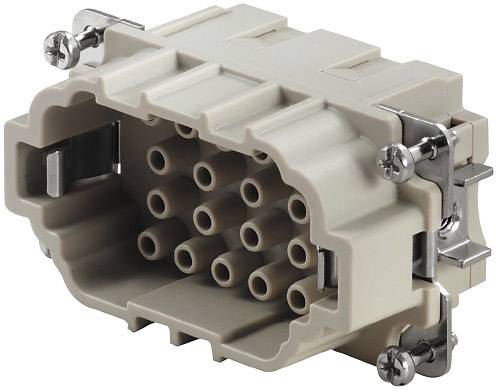

Pravoúhlý vícepólový konektor s několika kulatými kontakty a kovovými bočními šroubovými upevněními.

Ilustrační obrázek

Kategorie produktu

zástrčková vložka

Připojení

krimpované

počet kontaktů

18 + PE

Průřez vodiče (max.)

4 mm²

Pólů

Datasheety: (PDF)

Doručení: Pá 23. 10.

5 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (511,57 Kč / kus)

511,57 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Čistá hmotnost: 46 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 34 mm
výška: 33 mm
hloubka: 64 mm
délka patice: 64 mm
velikost: 4
řada: pinového korektoru HEE
jmenovité napětí (DIN EN 61984): 500 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 6 kV
jmenovitý proud (DIN EN 61984): 16 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 2 mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
cyklů Au: ≥ 500
připojení PE: šroubové připojení
vodiče - průřez AWG (PE), max.: AWG 12
připojení vodiče - průřez AWG (PE), min.: AWG 20
Bemessungsanschluss délka odizolování: 7,5 mm
délka odizolování PE připojení: 10 mm
utahovací moment max. PE připojení: 1,5 Nm
utahovací moment min. PE-připojení: 1,2 Nm
upevňovací šroub M 4
čepel rozměr křížový: vel. PH1
čepel rozměr plochý (PE): SD 0,8 x 4,0
výška: 33 mm

Kategorie produktu: zástrčková vložka

Připojení: krimpované

počet kontaktů: 18 + PE

Průřez vodiče (max.): 4 mm²

Pólů: 18

Průřez vodiče (min.): 0.5 mm²

Obsah: 1 ks

Počet pólů: Ano

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1774631 Weidmüller 1826810000 zástrčková vložka 18 + PE krimpované 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1774631 Weidmüller 1826810000 zástrčková vložka 18 + PE krimpované 1 ks

Popis

Weidmüller 1826810000. Šířka: 34 mm, hloubka: 64 mm, výška: 33 mm. Jmenovité napětí: 500 V

Tento text byl přeložen strojově.

Popis

Weidmüller 1826810000. Šířka: 34 mm, hloubka: 64 mm, výška: 33 mm. Jmenovité napětí: 500 V

Tento text byl přeložen strojově.
