Name: Weidmüller 1789980000 konektorová vložka, zásuvka 4 + PE axiální šroubové připojení 1 ks
Brand: Weidmüller
SKU: 1774627
Availability: BackOrder

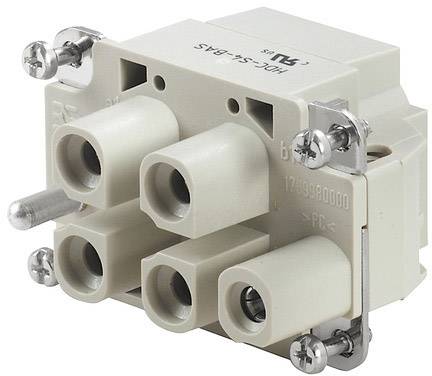

Obdélníkový bílý elektrický konektor se čtyřmi kulatými zdířkami a postranními šrouby pro upevnění.

Ilustrační obrázek

Kategorie produktu

konektorová vložka, zásuvka

Připojení

axiální šroubové připojení

počet kontaktů

4 + PE

Průřez vodiče (max.)

6 mm²

Pólů

Datasheety: (PDF)

Doručení: Pá 23. 10.

5 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (1 362,81 Kč / kus)

1 362,81 Kč

Bez DPH.

Už jen 5 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Čistá hmotnost: 75,2 g
mezní teplota: -40 °C ... Izolační odpor: 125 °C 1010 Ω
stupeň znečištění: 3
šířka: 34 mm
výška: 40,4 mm
hloubka: 51 mm
vysoká zásuvka: 40,4 mm
délka patice: 51 mm
velikost: 3
řada: MixMate
jmenovité napětí (DIN EN 61984): 1000 V,
jmenovité napětí podle UL/CSA: 600 V AC/DC
Jmenovité rázové napětí (DIN EN 61984): 8 kV
jmenovitý proud (DIN EN 61984): 40 A
hořlavost: podle UL 94 V-0
průchozí odpor: ≤ 1 mΩ
izolační: PC skelnými vlákny (UL seznamu a trakčního-qualifiziert)
Izolační skupina: IIIa
cyklů Ag: ≥ 500
připojení PE: šroubové připojení
vodiče - průřez AWG (PE), max.: AWG 11
připojení vodiče - průřez AWG (PE), min.: AWG 14
Bemessungsanschluss délka odizolování: 8 mm
délka odizolování PE připojení: 8 mm
utahovací moment max. PE připojení:
Utahovací moment 0,8 Nm min. PE-připojení: 0,5 Nm
upevňovací šroub M 4
čepel rozměr plochý (PE): SD 0,6 x 3,5
povrch: stříbrná pasivovaná
materiál: slitina mědi
počet výkon kontakty: 4

Kategorie produktu: konektorová vložka, zásuvka

Připojení: axiální šroubové připojení

počet kontaktů: 4 + PE

Průřez vodiče (max.): 6 mm²

Pólů: 4

Průřez vodiče (min.): 2.5 mm²

Průřez vodiče - výkonový kontakt (max.): 6 mm²

Průřez vodiče - výkonový kontakt (min.): 2.5 mm²

Obsah: 1 ks

Počet pólů: Ano

: 34

: 40.4 mm

: 51 mm

: 1000 V

: 4

: Bus

: -40-125 °C

: V0

: 8 kV

: Axial screw connection

: Silver

: 3

: 2.5-10 mm²

: 2.5-6 mm²

: 2.5-10 mm²

: 2.5-10 mm²

: ANO

: Other copper alloys

: 40 A

: Thermoplastic

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1774627 Weidmüller 1789980000 konektorová vložka, zásuvka 4 + PE axiální šroubové připojení 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1774627 Weidmüller 1789980000 konektorová vložka, zásuvka 4 + PE axiální šroubové připojení 1 ks

Popis

Weidmüller 1789980000. Šířka: 34 mm, hloubka: 51 mm, výška: 40,4 mm

Tento text byl přeložen strojově.

Popis

Weidmüller 1789980000. Šířka: 34 mm, hloubka: 51 mm, výška: 40,4 mm

Tento text byl přeložen strojově.
