Name: Uni-T UTG1042X Arbitrární generátor funkcí 1 µHz - 40 MHz 2kanálový arbitrární
Brand: Uni-T
SKU: 3757393
Availability: BackOrder

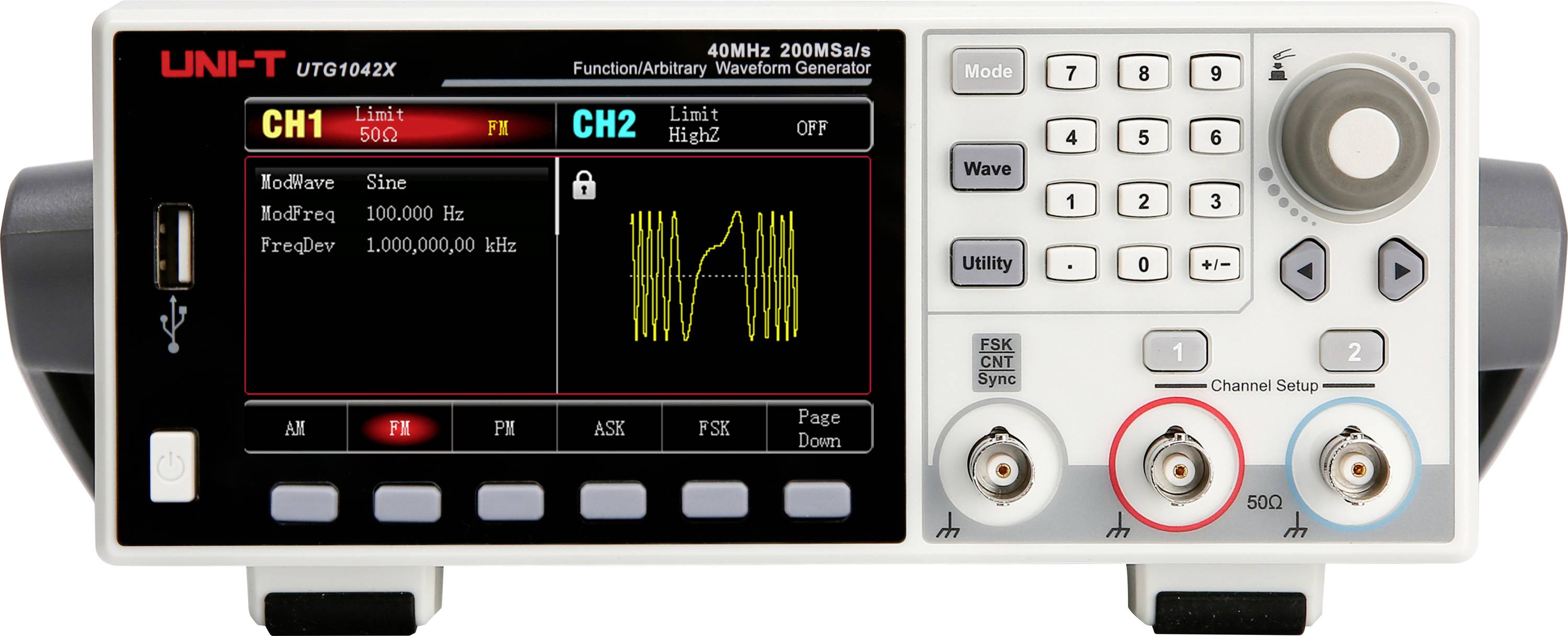

Přední panel generátoru digitálních funkcí/libovolných průběhů zobrazující nastavení CH1 a CH2, displej průběhu, klávesnici a tři výstupní konektory, přičemž střední konektor je zvýrazněn červeně.

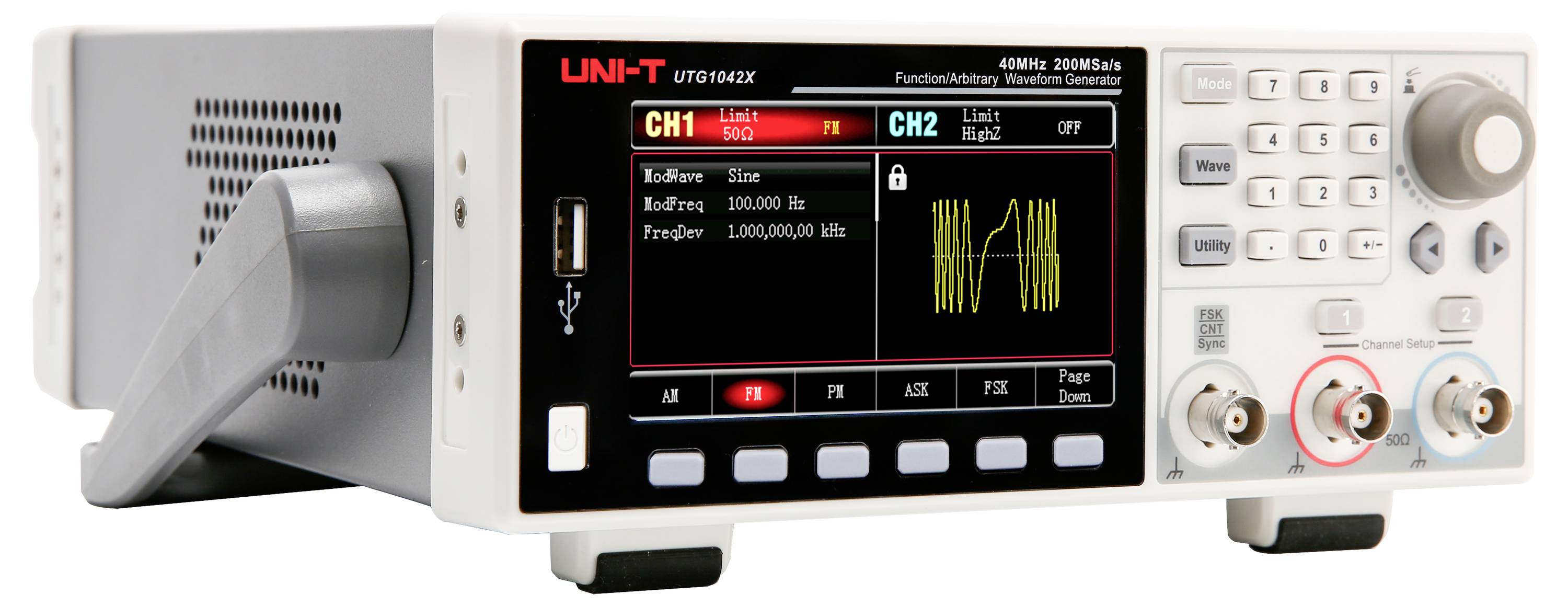

Uni-T UTG1042X Arbitrární generátor funkcí 1 µHz - 40 MHz 2kanálový arbitrární-1

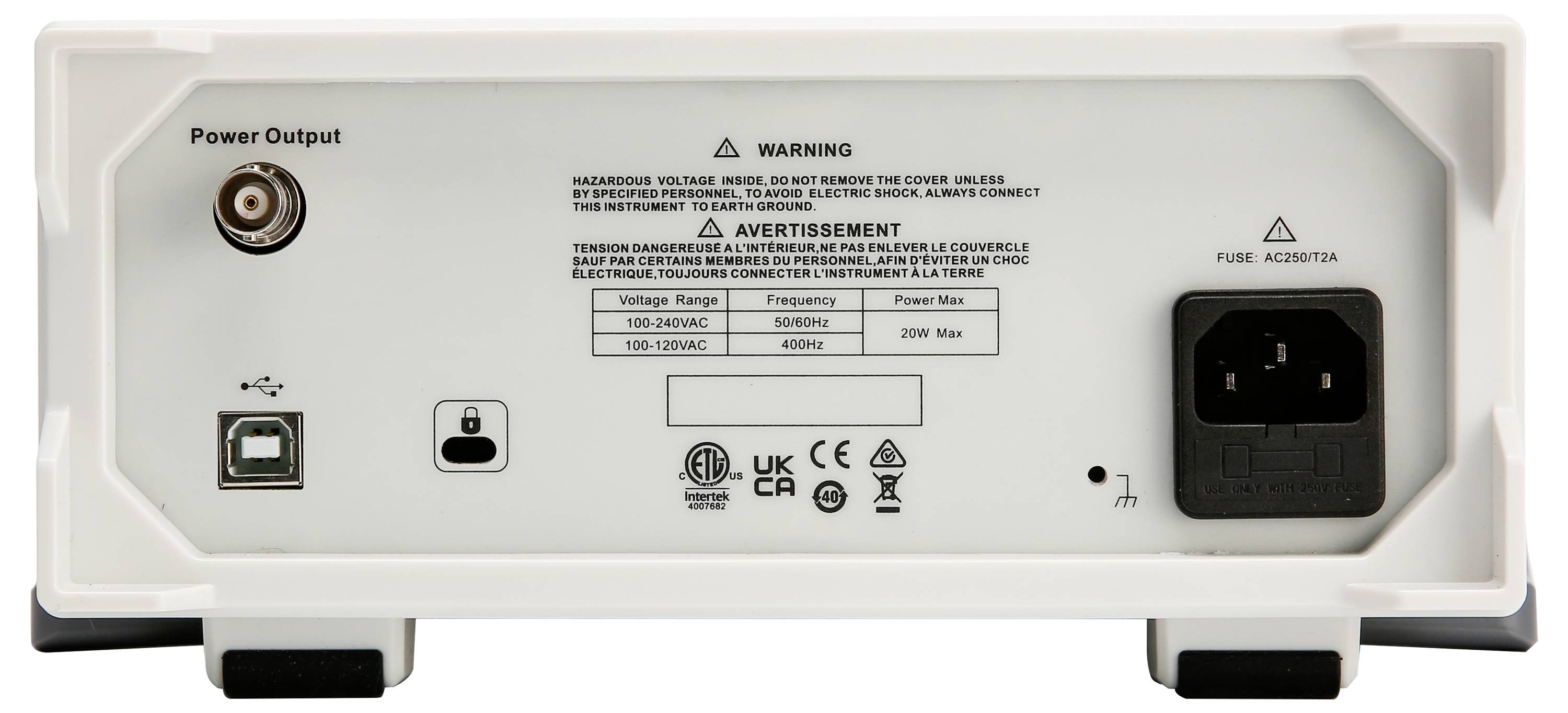

Uni-T UTG1042X Arbitrární generátor funkcí 1 µHz - 40 MHz 2kanálový arbitrární-2

1/3

Datasheety: (PDF)

Doručení: Út 3. 11.

20 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (8 340,44 Kč / kus)

8 340,44 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Generátor arbitrárních funkcí UNI-T UTG1042X, 40MHz, 2kanálový, 200 MSA/s, 4kptsTFT LCD DISPLEJ S ÚHLOPŘÍČKOU 4,3

Max. výstupní frekvence: 40 MHz
Rychlost snímání: 200 MSA/s.
Vertikální rozlišení: 16 bit
Kanály: 2
Délka arbitrárních průběhů signálu: 4 kbps
Displej: 4,3" TFT LCD

Technické parametry

8" barevný TFT LCD, WVGA (800 x 480)

Výstupní tvar signálu: Sinus, obdélník, rampa, harmonické kmitání, impuls, šum, DC napětí a arbitrární

Kategorie produktu: Arbitrární generátor funkcí

Rozsah frekvence: 1 µHz - 40 MHz

výstup signálu: arbitrární

Frekvenční rozsah sinus: 1 µHz bis 40 MHz

Činitel harmonického zkreslení sinus: 0,2 %

Frekvenční rozsah obdélník: 1 µHz bis 30 MHz

Doba náběhu obdélník: 7 ns

Displej: LCD

Frekvenční rozsah trojúhelník: 1 µHz bis 2 MHz

Frekvenční rozsah ARB: 1 µHz bis 420 MHz

: bez certifikátu

Funkce kmitočtu: Podporuje lineární a logaritmickou frekvenční sweep

Vnitřní modulace: AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, OSK, PWM, SUM, QAM

Externí modulace: Podpora externí digitální a analogové modulace

VCF: Řízené externí analogovou modulací

Spouštěč (synchronní): Interní, externí a manuální spouštěcí zdroje

Gate (asynchronní): Podporuje v režimu Burst (Gate) přes externí digitální rozhraní

Externí měření frekvence: Integrovaný 16bitový čítač frekvence, rozsah 6 MHz až 800 MHz

Rozm.: (š x v) 336 mm x 164 mm

Hmotnost: 3.5 kg

Počet kanálů: 2kanálový

Frekvence (max.): 40 MHz

Frekvence (min.): 1 µHz

Vlastnosti: modulace
výkonový zesilovač

Šířka: 336 mm

V: 164 mm

rozhraní: hostitelský port USB
USB zařízení
LAN

Napájení VDE: 230 V AC

Typ: UTG1042X

Ke stažení

List technických údajů

List technických údajů 3757393 Uni-T UTG1042X Arbitrární generátor funkcí 1 µHz - 40 MHz 2kanálový arbitrární

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3757393 Uni-T UTG1042X Arbitrární generátor funkcí 1 µHz - 40 MHz 2kanálový arbitrární

Popis

UTG1042X poskytuje přesný a stabilní výstup signálu s rozlišením až 1 μHz. Jedná se o cenově výhodný, výkonný a multifunkční generátor funkcí a arbitrárního signálu. Vytváří přesné, stabilní, čisté a nezkreslené výstupní signály. Díky jednoduché obsluze, skvělým technickým údajům o výkonu a uživatelsky přívětivému grafickému zobrazení je mnohostranným nástrojem pro použití ve vzdělávání, testování a výrobě.

Tento text byl přeložen strojově.

Provedení

Dvoukanálový výstup se stejným výkonem: Dva nezávislé výkonné výstupy se stabilní amplitudou i při vysokých frekvencích
Ultranízský chvění: Až 10 MHz pravoúhlý signál s méně než 200 ps chvění pro čisté vybočení signálu
Vysoká odstup signál/šum: Čistá kvalita signálu i při velkých offsetech a malých hladinách signálu
Volitelný modul výkonu: Výstupní výkon až 4 W pro náročné aplikace
Flexibilní funkce Burst: Tři režimy pro generování různých sekvencí impulzů
Různé druhy modulace: Podpora AM, FM, PM, FSK, ASK, PSK a PWM
Funkce Sweep: Lineární a logaritmický frekvenční sweeps

Obsah balení

1x UTG1042X
Napájecí kabel x 1
1 x USB kabel
Průchozí BNC kabel * 1
Kabely BNC krokosvorek (červený a černý) × 1

Doplňující informace

Další modely

UTG1022X-PA: Výstupní frekvence 20 MHz, rychlost snímání 200 MSA/s, rozlišení 16 bitů, 2 kanály, délka arbitrárního průběhu 4 kpts, TFT LCD DISPLEJ S ÚHLOPŘÍČKOU 4,3"

UTG1022X: Výstupní frekvence 20 MHz, rychlost snímání 200 MSA/s, 16-bitové rozlišení, 2 kanály, 4 kpts délka arbitrárních vln, TFT LCD DISPLEJ S ÚHLOPŘÍČKOU 4,3"
