Tektronix P6316 měřicí sonda pro osciloskopy Kalibrováno dle (ISO) 267 MHz 40 V | Conrad Electronic | Conrad Electronic » All parts of success

Platform for Everything Technical
Rychlé doručení
Garantované vrácení zboží
Odborný prodejce již od roku 1923

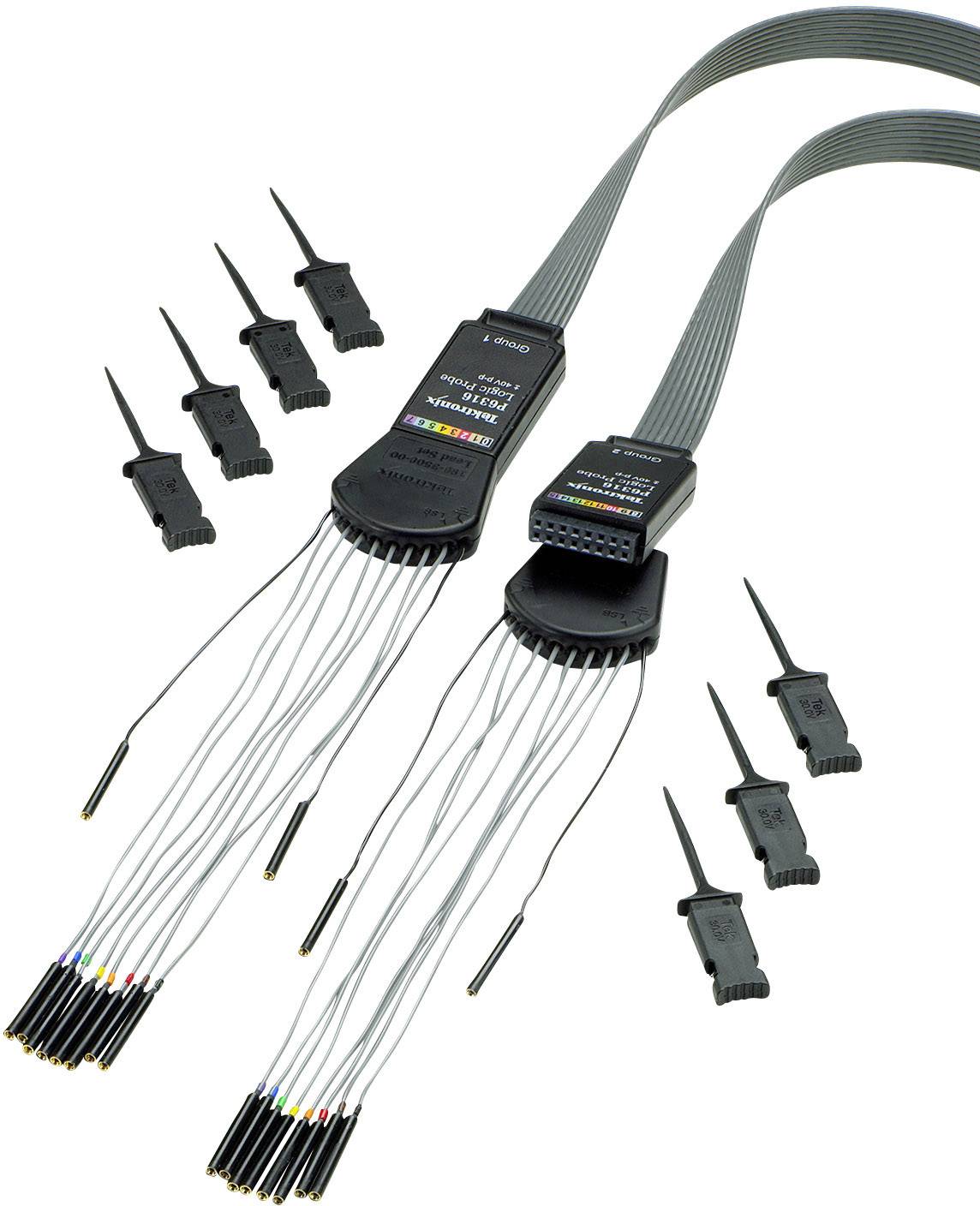

Kabelový svazek logického analyzátoru s řadou připojení a svorek, vhodný pro elektronickou diagnostiku a měření signálů.

Kabelový svazek logického analyzátoru s řadou připojení a svorek, vhodný pro elektronickou diagnostiku a měření signálů.

Tektronix

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 7. 1. 2027

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Ks

Celková cena (29 982,64 Kč / kus)

29 982,64 Kč

Bez DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Digitální sonda P6316 pro analýzu sběrnic

16x digitální vstup
Šířka pásma 267 MHz
Vstupní impedance 101 kOhm
Vstupní kapacita 8 pF
Měřitelná šířka impulzu do 5 ns

Dodatečné informace:

Naše služba pro vás:

Kalibrace – co je to a kdo to potřebuje?

Technické parametry

Šířka pásma 267 MHz
Min. rozpoznatelná šířka impulzu: 5 ns
Vstupní impedance 101 kOhm
Vstupní kapacita 8 pF
Rozsah měření ± 40V
Přesnost měření ±100 mV + 3 % od nastavených limitů
Délka kabelu 0,9 m

Kategorie produktu: měřicí sonda pro osciloskopy

Šířka pásma: 267 MHz

Jmenovité napětí: 40 V

Vstupní kapacita: 8 pF

Vstupní odpor: 100 kΩ

: ISO

Hmotnost: 0.3 kg

Délka kabelu: 0.90 m

Ke stažení

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1411863 Tektronix P6316 měřicí sonda pro osciloskopy Kalibrováno dle (ISO) 267 MHz 40 V

Popis

Tato jedinečná sonda nabízí dvě 8kanálové skupiny a usnadňuje propojení s testovaným zařízením. Při připojování ke čtvercovým pinům lze sondu P6316 spojit přímo s pinovou lištou pro 8 x 2 čtvercové piny s rastrem (roztečí) 1/10. Vyžaduje-li upevnění větší flexibilitu, můžete pro připojení zařízení SMD nebo zkušebních bodů použít přiložené připojovací kabely a svorky. Sonda P6316 nabízí vynikající elektrické vlastnosti a při vstupní impedanci 101 kΩ vytváří zatížení pouhých 8 pF.

Obsah balení

List technických údajů
P6316
Sada 8kanálových kabelů 196350800
Bezpečnostní hroty sondy 020289600
Hrot sondy 020289700

Popis

Tato jedinečná sonda nabízí dvě 8kanálové skupiny a usnadňuje propojení s testovaným zařízením. Při připojování ke čtvercovým pinům lze sondu P6316 spojit přímo s pinovou lištou pro 8 x 2 čtvercové piny s rastrem (roztečí) 1/10. Vyžaduje-li upevnění větší flexibilitu, můžete pro připojení zařízení SMD nebo zkušebních bodů použít přiložené připojovací kabely a svorky. Sonda P6316 nabízí vynikající elektrické vlastnosti a při vstupní impedanci 101 kΩ vytváří zatížení pouhých 8 pF.

Obsah balení

List technických údajů
P6316
Sada 8kanálových kabelů 196350800
Bezpečnostní hroty sondy 020289600
Hrot sondy 020289700
