Name: Siemens 3RT2316-1AP00 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks
Brand: Siemens
SKU: 1704638
Availability: BackOrder

Stykač Siemens ze série Sirius, používaný především v elektrických zařízeních pro ovládání strojů a přístrojů.

Rozvaděč s elektronickými komponenty je otevřený. V pozadí je deštěm pokryté skleněné okno, za nímž je vidět stroj.

Schéma zapojení spínacího modulu s 8 svorkami, vždy 2 svorky pro cívku a kontakt. Znázorňuje průtok proudu a spínací cesty.

Schéma zapojení s třístranným pohledem elektronické součástky, rozměry a připojení jsou uvedeny v milimetrech.

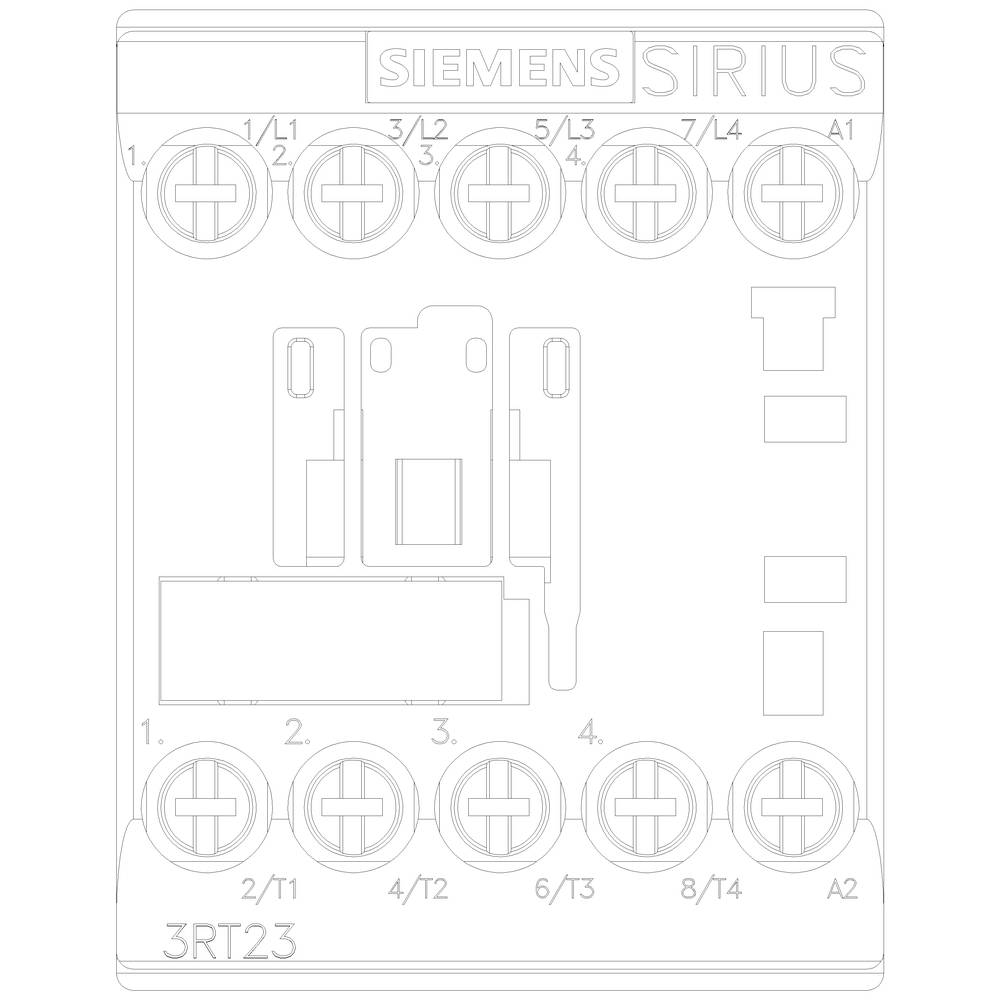

'Elektrosoučástka: Siemens Sirius 3RT23 řídicí prvek. Zobrazeny jsou připojovací svorky a spínací polohy pro elektrické připojení.'

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Připojení

šroubovací

Typ

3RT2316-1AP00

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 404,13 Kč / kus)

1 404,13 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2316-1AP00

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 V/AC (max)

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 18 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 58 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 58 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 4

: 9 A

: 18 A

: 230-230 V

: 230-230 V

: Screw connection

: AC

: 8.5 A

: 4 kW

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovité napětí

Siemens 3RT2015-1AB01 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1749917

Doručení: Po 19. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 144,63 Kč^*

Siemens 3RT2015-1AP01 stykač 3 spínací kontakty 3 kW 230 V/AC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431023

Okamžité doručení: Út 13. 10.

25 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

987,60 Kč^*

Siemens 3RT2015-1AP02 stykač 3 spínací kontakty 3 kW 230 V/AC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431140

Okamžité doručení: Út 13. 10.

12 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

880,17 Kč^*

Siemens 3RT2015-1BB41 stykač 3 spínací kontakty 3 kW 24 V/DC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1431141

Okamžité doručení: Út 13. 10.

29 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

833,88 Kč^*

Siemens 3RT2015-1BB42 stykač 3 spínací kontakty 3 kW 24 V/DC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431115

Okamžité doručení: Út 13. 10.

40 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

833,88 Kč^*

Siemens 3RT2015-1BB44-3MA0 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1730331

Okamžité doručení: Út 13. 10.

2 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 276,86 Kč^*

Siemens 3RT2015-1FB41 stykač 3 spínací kontakty 690 V/AC s diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1730339

Okamžité doručení: Út 13. 10.

4 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 185,95 Kč^*

Siemens 3RT2015-2AP01 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1730363

Okamžité doručení: Út 13. 10.

4 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 144,63 Kč^*

Siemens 3RT2015-2BB42 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1730507

Okamžité doručení: Út 13. 10.

12 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

833,88 Kč^*

Siemens 3RT2015-2BB44-3MA0 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1730509

Okamžité doručení: Út 13. 10.

3 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 276,86 Kč^*

Ke stažení

List technických údajů

List technických údajů 1704638 Siemens 3RT2316-1AP00 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704638 Siemens 3RT2316-1AP00 stykač 4 spínací kontakty s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Popis

Ochrana, 4 S, AC-1: 18 A 230 V AC, 50 / 60 Hz, 4pólová, 4S, velikost S00, šroubovací konektor s ochranným SIRIUS 3RT23 pro spínání ohmických spotřebičů. Které stykače 3RT23 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. 3RT23 jsou pevně na ochranu klimatu a celosvětově (schváleno např. IEC a UL/CSA). Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
