Name: Siemens 3RT2024-2AL20 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens P
Brand: Siemens
SKU: 1747028
Availability: BackOrder

Šedý elektrický stykač s několika připojovacími svorkami a nápisem 'SIRIUS', pravděpodobně určený pro průmyslové aplikace.

Otevřená elektrická rozvodná skříň s viditelnými kabely a komponenty vedle deštěm zamlženého okna, za nímž je vidět výrobní zařízení.

Výkres rozloženého pohledu ochranného systému s díly a spoji. Číslovaná legenda vysvětluje funkci jednotlivých komponent.

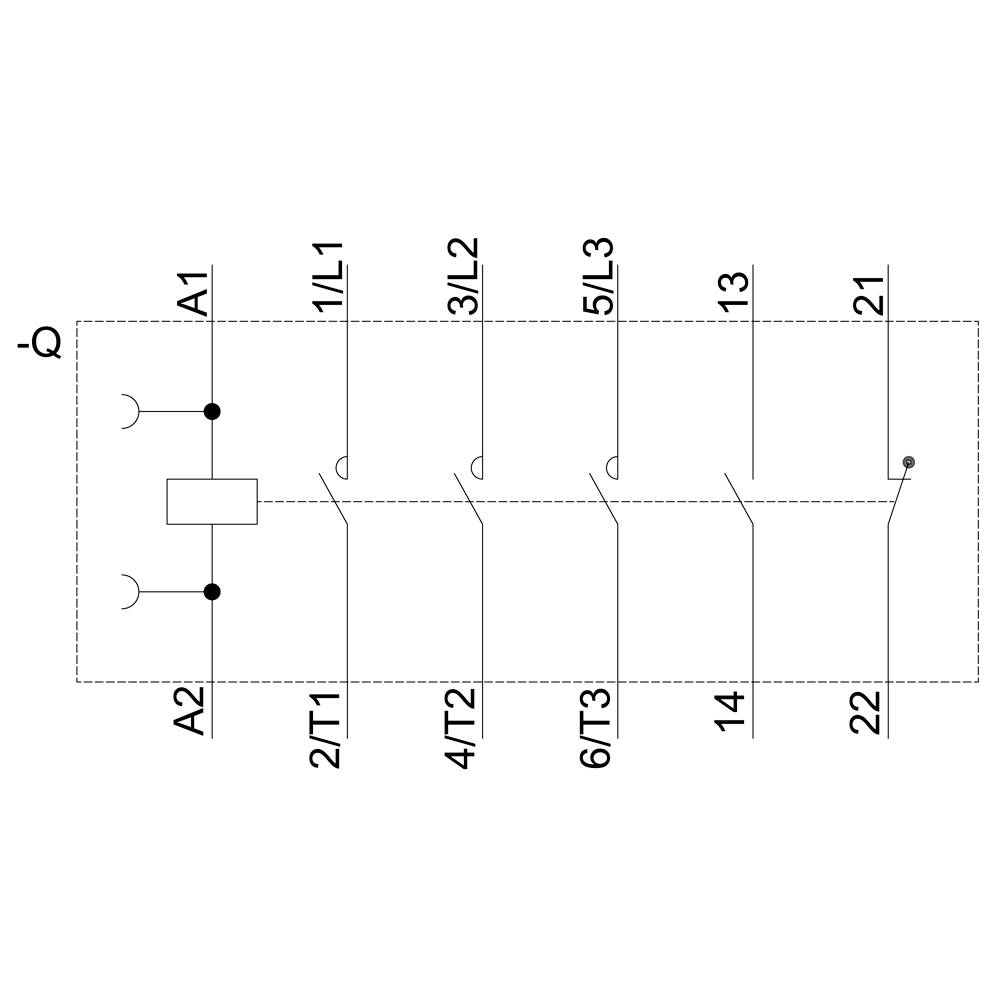

Schematický výkres ukazuje stykač s označeními A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13, 14, 21, 22.

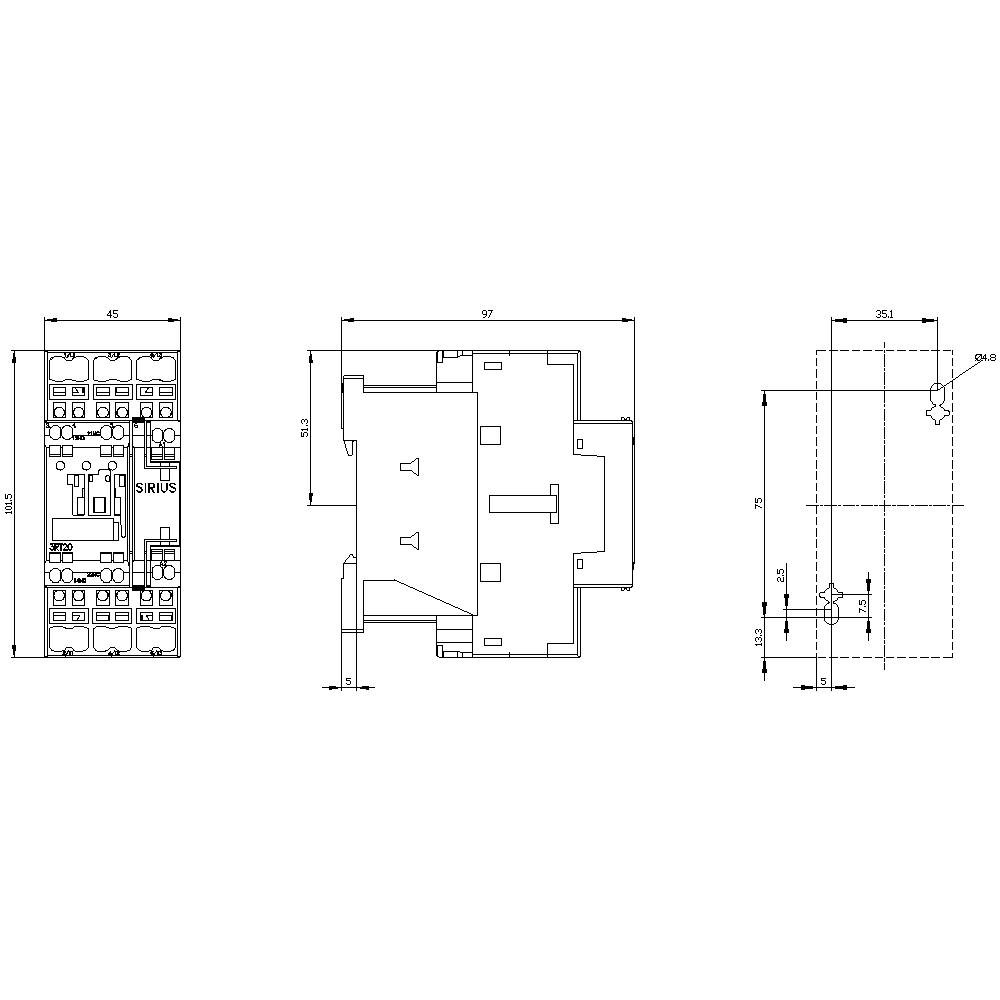

Technický výkres elektrické součástky se třemi pohledy: čelní pohled, boční pohled a dodatečná boční perspektiva.

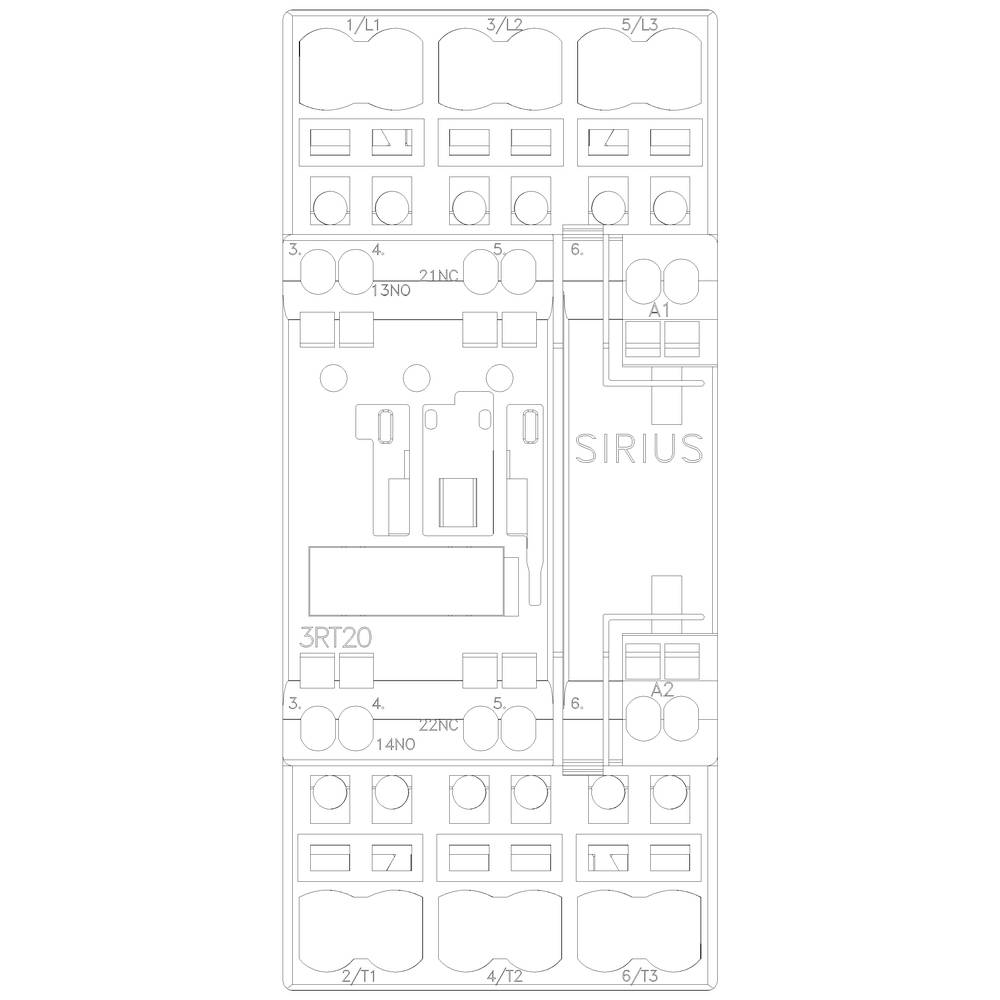

Schéma zapojení ovládání stykače SIRIUS 3RT20 s popisky svorek a spínacích bodů.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

5.5 kW

Připojení

přípojka s pružinovým protitahem

Datasheety: (PDF)

Doručení: Čt 22. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 623,97 Kč / kus)

1 623,97 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 6 mm²

Druh obalu: Piece

Kategorie produktu: stykač

Typ: 3RT2024-2AL20

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 V/AC (max)

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 12 A

: 5.5 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Bauform S0

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 102 mm

Hloubka: 97 mm

Rozm.: (š x v x h) 45 x 102 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 5.5 kW

: 3

: 1

: 1

: 12 A

: 40 A

: 230-230 V

: 230-230 V

: Spring clamp connection

: AC

: 12.5 A

: 5.516

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Siemens 3RT2023-1AB00 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699182

Doručení: Po 26. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

1 376,03 Kč^*

Siemens 3RT2023-1AB04 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746132

Doručení: Po 26. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

1 921,49 Kč^*

Siemens 3RT2023-1AC20 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1704587

Doručení: Čt 22. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

1 376,03 Kč^*

Siemens 3RT2023-1AD00 stykač 3 spínací kontakty 4 kW 690 V/AC 1 ks

Objednací číslo:1746133

Doručení: Po 26. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

946,28 Kč^*

Siemens 3RT2023-1AF00 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746134

Doručení: Po 26. 10.

Conrad Electronic

Min.: 1

Násobky: 1

1 376,03 Kč^*

Siemens 3RT2023-1AF04 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746135

Doručení: Po 26. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

1 921,49 Kč^*

Siemens 3RT2023-1AG20 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1746136

Doručení: Po 26. 10.

Conrad Electronic

Min.: 1

Násobky: 1

1 376,03 Kč^*

Siemens 3RT2023-1AG24 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746211

Doručení: Po 26. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

1 921,49 Kč^*

Siemens 3RT2023-1AH00 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1749855

Doručení: Po 26. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

1 376,03 Kč^*

Siemens 3RT2023-1AK60 stykač 3 spínací kontakty 4 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1746212

Doručení: Čt 22. 10.

Conrad Electronic

4 kW

Min.: 1

Násobky: 1

1 376,03 Kč^*

Ke stažení

List technických údajů

List technických údajů 1747028 Siemens 3RT2024-2AL20 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens P

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1747028 Siemens 3RT2024-2AL20 stykač 3 spínací kontakty 5.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens P

Popis

Ochrana výkonu, AC-3 12 A, 5,5 kW / 400 V 1 S + 1 O, 230 V/AC 50 / 60 Hz, 3-pólový velikost S0, pružinová spojka ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
