Name: Siemens 3RT2018-2BB42 stykač 3 spínací kontakty 7.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1
Brand: Siemens
SKU: 1746114
Availability: InStock

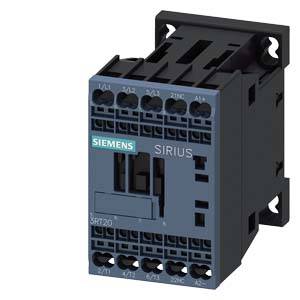

Obrázek zobrazuje stykač Siemens SIRIUS, elektrický prvek používaný pro řízení a ochranu v průmyslových aplikacích.

Otevřená elektrická rozvodná skříň odhaluje kabely a elektrické obvody. V pozadí prší, kapky vody stékají po okně.

Schéma zapojení ukazuje různé elektrické stykače a jejich propojení, včetně hlavního vypínače, pomocných prvků a funkčních komponent, s číslovanými vysvětlivkami.

Schéma elektrického zapojení s přípoji A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3 a 21, 22.

Technický výkres elektronické součástky se třemi pohledy: čelní, boční a pohled shora. Rozměry a detaily jsou zobrazeny.

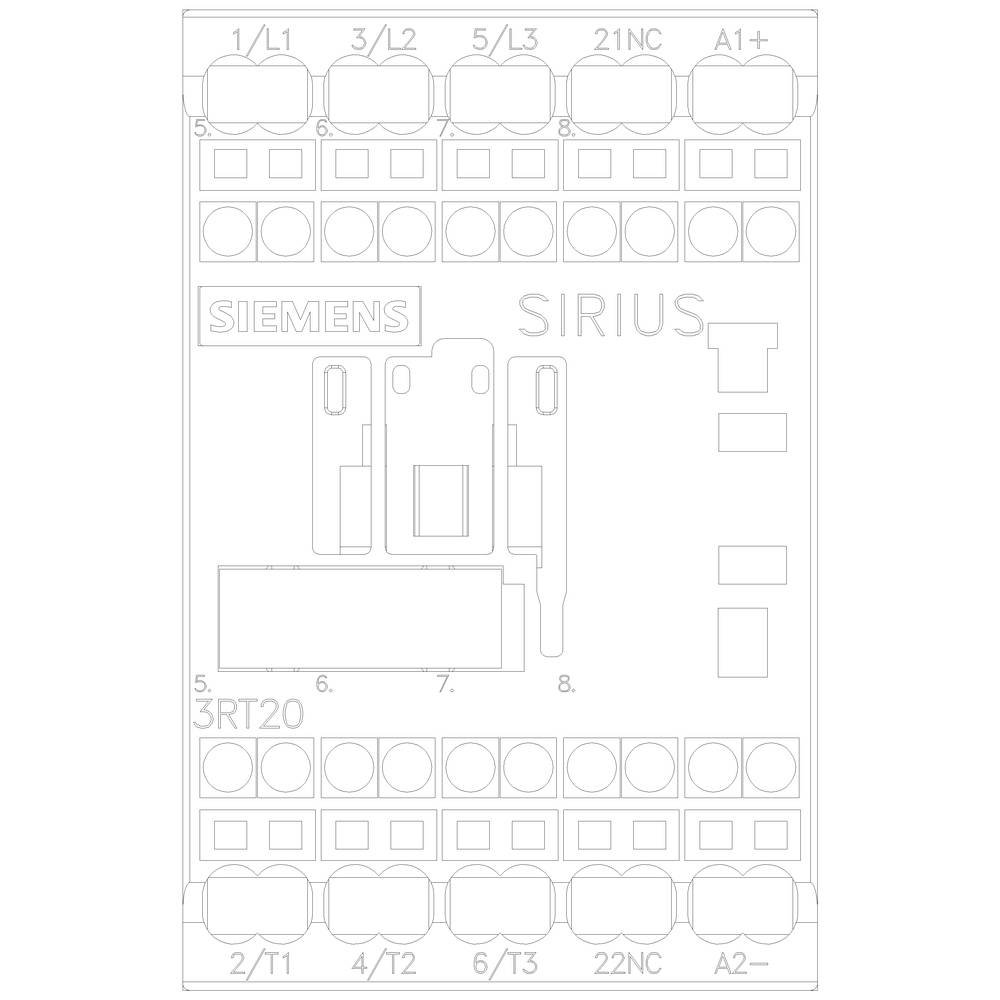

Obrázek zobrazuje technické schéma zapojení řídicí jednotky Siemens Sirius s očíslovanými svorkami a vyznačenou deskou plošných spojů.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

7.5 kW

Připojení

přípojka s pružinovým protitahem

Datasheety: (PDF)

Okamžité doručení: Út 13. 10.

9 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 739,67 Kč / kus)

2 061,98 Kč

-16 %

1 739,67 Kč

Bez DPH.

Už jen 9 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2018-2BB42

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 rozpínací kontakt

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 16 A

: 7.5 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

Hmotnost: 320 g

: ANO

: 7.5 kW

: 3

: 1

: 16 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 11.5 A

: 7.355

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Jmenovité napětí

Siemens 3RT2015-1AB01 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Single 1 ks

Objednací číslo:1749917

Doručení: Po 19. 10.

Conrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 144,63 Kč^*

Siemens 3RT2015-1AP01 stykač 3 spínací kontakty 3 kW 230 V/AC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431023

Okamžité doručení: Út 13. 10.

25 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

987,60 Kč^*

Siemens 3RT2015-1AP02 stykač 3 spínací kontakty 3 kW 230 V/AC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431140

Okamžité doručení: Út 13. 10.

12 KsConrad Electronic

230 V/AC

Min.: 1

Násobky: 1

880,17 Kč^*

Siemens 3RT2015-1BB41 stykač 3 spínací kontakty 3 kW 24 V/DC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1431141

Okamžité doručení: Út 13. 10.

29 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

833,88 Kč^*

Siemens 3RT2015-1BB42 stykač 3 spínací kontakty 3 kW 24 V/DC 7 A s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1431115

Okamžité doručení: Út 13. 10.

40 KsConrad Electronic

24 V/DC

Min.: 1

Násobky: 1

833,88 Kč^*

Siemens 3RT2015-1BB44-3MA0 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1730331

Okamžité doručení: Út 13. 10.

2 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 276,86 Kč^*

Siemens 3RT2015-1FB41 stykač 3 spínací kontakty 690 V/AC s diodou Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1730339

Okamžité doručení: Út 13. 10.

4 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 185,95 Kč^*

Siemens 3RT2015-2AP01 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1730363

Okamžité doručení: Út 13. 10.

4 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 144,63 Kč^*

Siemens 3RT2015-2BB42 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1730507

Okamžité doručení: Út 13. 10.

12 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

833,88 Kč^*

Siemens 3RT2015-2BB44-3MA0 stykač 3 spínací kontakty 3 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1730509

Okamžité doručení: Út 13. 10.

3 KsConrad Electronic

690 V/AC

Min.: 1

Násobky: 1

1 276,86 Kč^*

Ke stažení

List technických údajů

List technických údajů 1746114 Siemens 3RT2018-2BB42 stykač 3 spínací kontakty 7.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746114 Siemens 3RT2018-2BB42 stykač 3 spínací kontakty 7.5 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1

Popis

Ochrana, AC-3, 7,5 KW / 400 V, 1 O, 24 V DC, 3 pólů, velikost S00 Pružinová spojka ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
