Siemens 3RH2911-2HA11 pomocný spínač Vhodné pro značku (relé): Siemens 1 ks

Elektrický reléový modul s několika svorkami a spínačem uprostřed. Označený štítky 'NC' a 'NO'.

Ilustrační obrázek

Otevřená rozvodná skříň s početnými kabely a spínači, vedle ní okno pokryté kapkami vody, v pozadí strojní zařízení.

Diagram zobrazuje přehled spínacích zařízení, mimo jiné pomocné spínače a stykače s možnostmi připojení. Barevné kódování podle druhů zařízení.

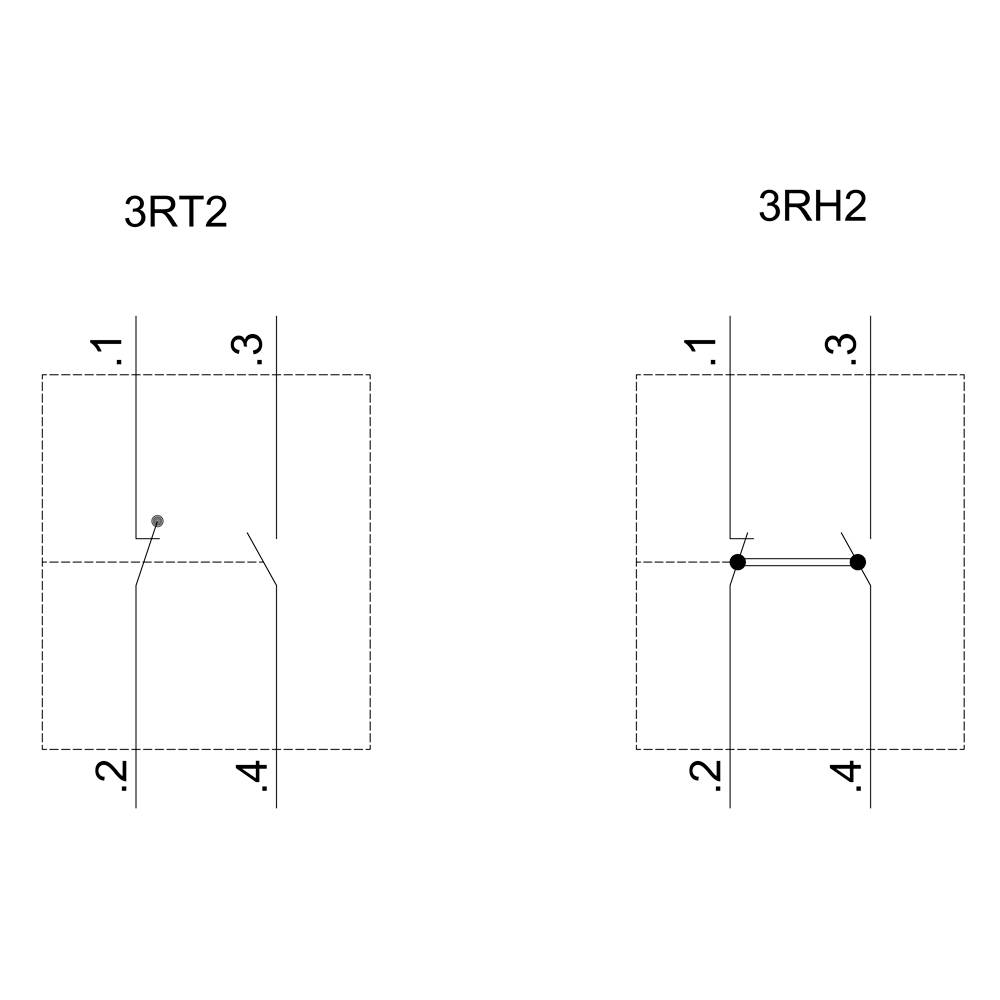

Schémata zapojení dvou relé: Vlevo '3RT2', vpravo '3RH2'. Oba diagramy zobrazují očíslované kontaktní body 1 až 4 s jejich vzájemnými propojeními.

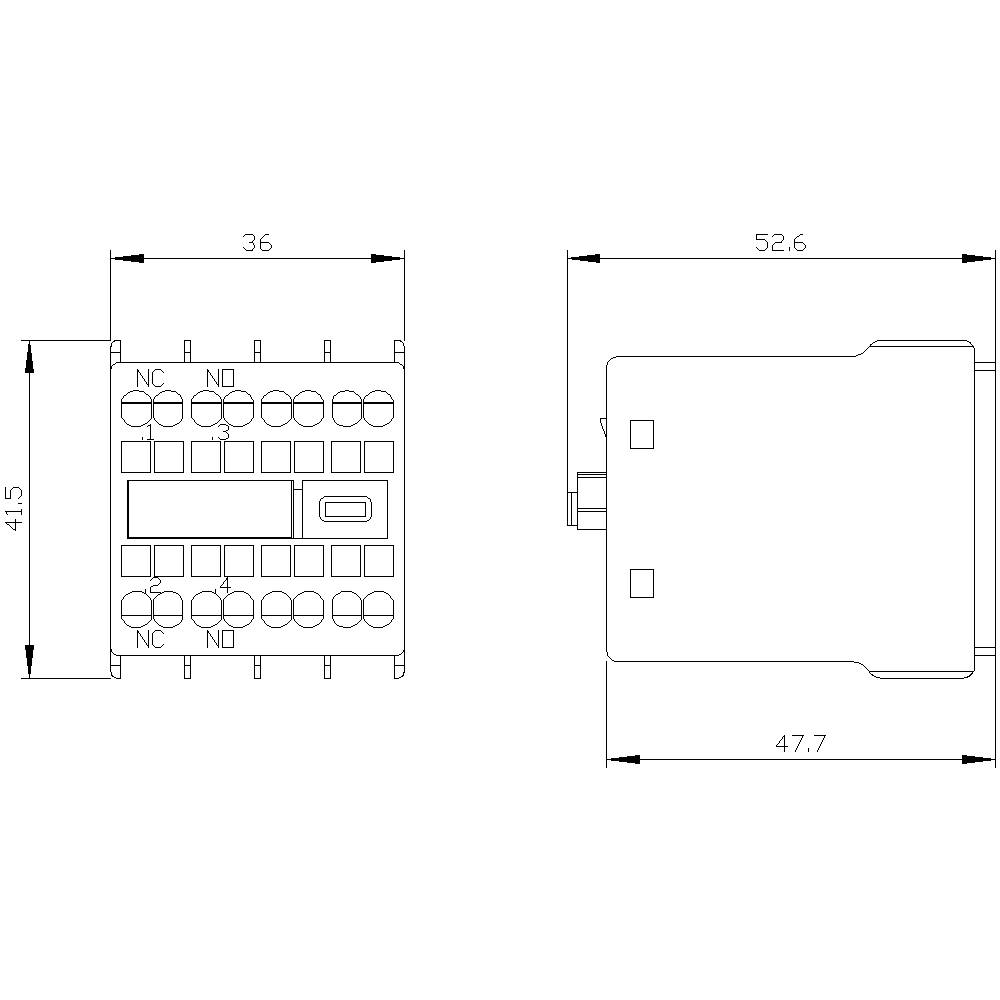

Technický výkres elektrického relé s rozměry: šířka 36 mm, výška 41,5 mm, hloubka 52,6 mm. Kontakty jsou označeny 'NC' a 'NO'.

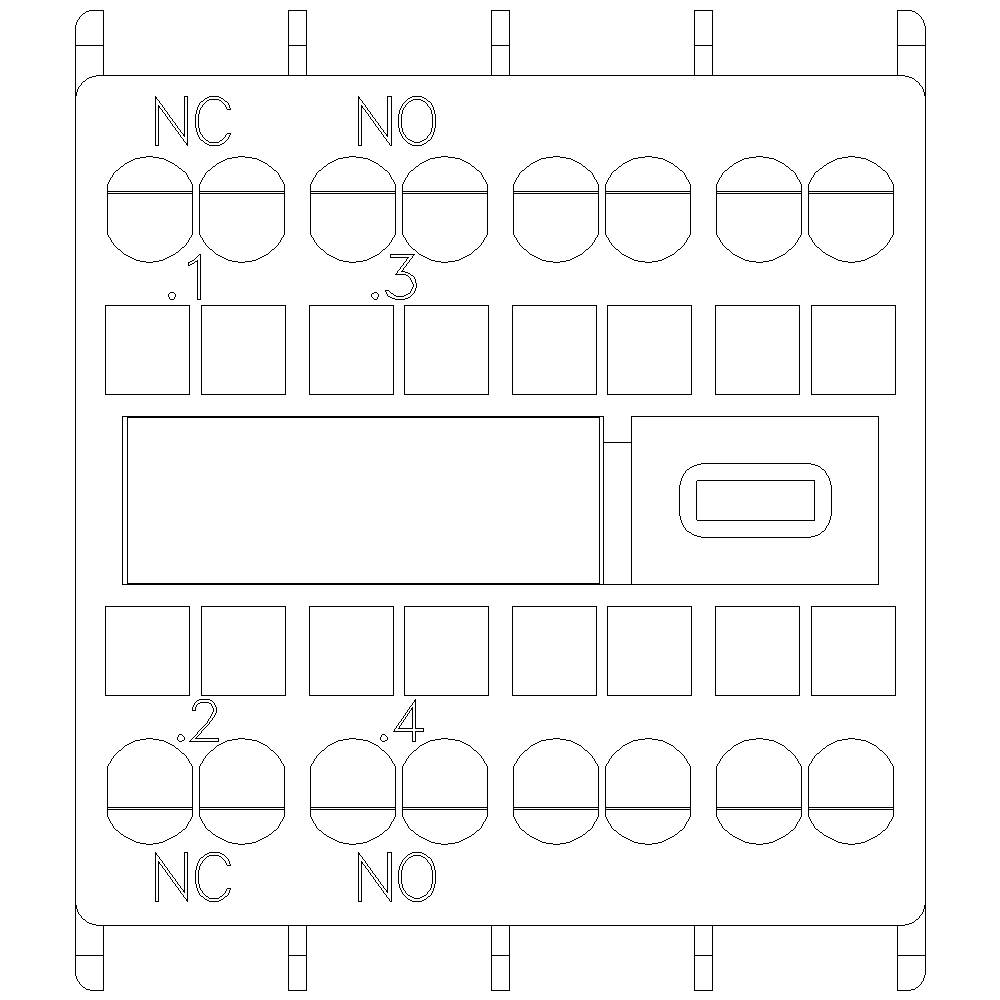

Schéma kontaktů elektrického obvodu s označeními 'NC', 'NO', '.1', '.2', '.3', '.4' znázorňující přípojné body.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Počet pólů

2pólový

Připojení

přípojka s pružinovým protitahem

Typ

3RH2911-2HA11

Konstrukční velikost

S00

Datasheety: (PDF)

Okamžité doručení: Po 5. 10.

4 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Set(y))

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (326,45 Kč / kus)

326,45 Kč

Bez DPH.

Už jen 4 Set(y) skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provedení výrobku: Odsažitelné zepředuFunkce výrobku / nucené vedení: AnoFunkce výrobku / nucené vedení, poznámka: S 3RH2Funkce výrobku / zrcadlový kontakt: AnoFunkce výrobku / zrcadlový kontakt, poznámka: S 3RT2Oblast použití: Pro rozšíření pomocných kontaktů v řídicím obvoduVhodné pro použití: Pomocný a výkonový stykačImpulsní výdržné napětí: 6 kVTypy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... Návrh 14)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 2,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / bez zpracování kabelů: 2x (0,5... 2,5 m²)Připojovací průřez vodiče / pomocné kontakty / jemný drát / při kabelové úpravě / maximálně: 2,5 m²

Kategorie produktu: pomocný spínač

Typ: 3RH2911-2HA11

Konstrukční velikost: S00
S0
S2
S3

Počet pólů: 2pólový

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení

Připojení: přípojka s pružinovým protitahem

Elektrická životnost: 200000

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 36 mm

V: 41.5 mm

Hloubka: 47.7 mm

Rozm.: (š x v x h) 36 x 41.5 x 47.7 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2862294 Siemens 3RH2911-2HA11 pomocný spínač Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862294 Siemens 3RH2911-2HA11 pomocný spínač Vhodné pro značku (relé): Siemens 1 ks

Popis

Pomocný spínač na přední straně, 1 s + 1 NC, 1 NC, 1 s pro 3RH2 a 3RT2 připojení pružinového systému .1/.2, .3/.4 pomocný spínač SIRIUS 3RH29 pro rozšíření pomocných kontaktů v řídicím obvodu.Přední pomocný spínač 3RH29 lze namontovat bez nářadí nezávisle na typu stykače 3RT2 a pomocné stykače 3RH2.Pomocné spínače 3RH19/3RH29 jsou k dispozici jako varianty sestavitelné zepředu nebo z boku, s až čtyřmi bezmaznými spínacími nebo až dvěma předsazenými spínacími a rozpínacími kontakty. Pomocný spínač může být proveden jako nuceně vedené kontaktní prvky v pomocné ochraně 3RH nebo jako zrcadlové kontakty při ochraně výkonu 3RT. K dispozici jsou neustále se šroubovacím uzávěrem a přípojka s pružinovým protitahem.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
