Siemens 3RH2140-2BB40 pomocný stykač Vhodné pro značku (relé): Siemens Piece 1 ks

Elektronické stykač značky Siemens, model Sirius, s viditelnými kontaktními body a popisy pro elektrické zapojení.

Ilustrační obrázek

Otevřená rozvodná skříň s několika úrovněmi elektronických součástek a kabelů, vhodná pro řízení technických systémů.

Pomocný stykač, sdružený pomocný stykač pro pomocné elektrické obvody ukazuje různé zásuvné moduly a adaptéry pro rozšíření elektrických zapojovacích možností.

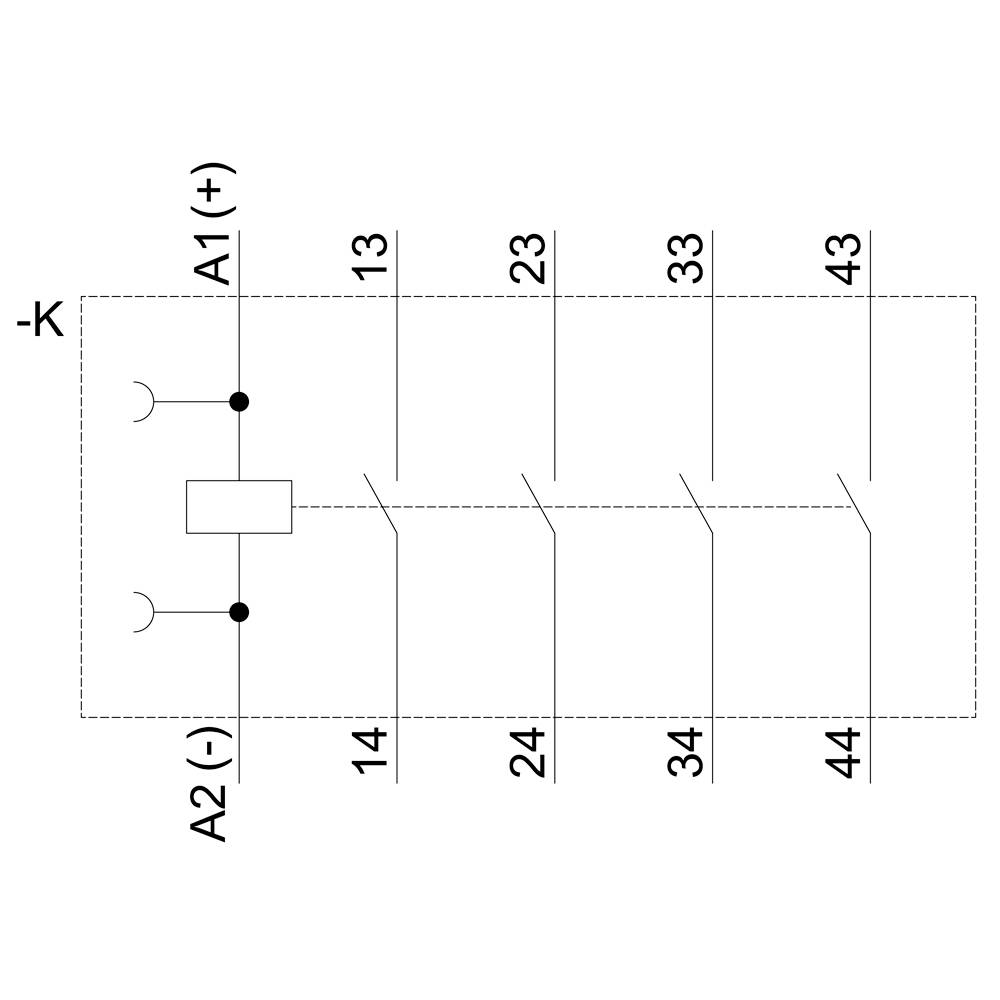

Schéma zapojení relé se cívkou (+) na svorce A1 a (-) na svorce A2. Kontakty 13-14, 23-24, 33-34, 43-44 znázorněny.

Technický výkres elektronického spínače. Zobrazuje pohledy zepředu, z boku a shora s podrobnými rozměry v milimetrech.

Technický výkres Siemens SIRIUS relé, model 3RH21, s očíslovanými připojovacími svorkami a označeními.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2140-2BB40

Datasheety: (PDF)

Okamžité doručení: Út 1. 9.

1 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (987,60 Kč / kus)

987,60 Kč

Bez DPH.

Už jen 1 Ks skladem!

Nahlásit právní incident

Technické parametry

Druhu napětí: DC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2140-2BB40

Konstrukční velikost: S00

Počet pólů: 4pólový

Pomocný kontakt: 4 spínací kontakty

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 V/DC (max)

Vhodné pro značku: Siemens

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 4

: 3 A

: 24-24 V

: NE

: Spring clamp connection

: DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1742385 Siemens 3RH2140-2BB40 pomocný stykač Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1742385 Siemens 3RH2140-2BB40 pomocný stykač Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Pomocný stykač SIRIUS 3RH2 pro spínání řídicích signálů v obvodu, 4 s, DC 24 v, konstrukční velikost S00, pružinový stykač.
Pomocné ochranné zařízení SIRIUS 3RH2 má standardní označení připojení a spolehlivou a časově úspornou připojovací techniku. Díky rozmanitému výstupu je možné současné spínání více pomocných obvodů. Všechny kontakty jsou k dispozici s nuceným vedením pro aplikace spojené s bezpečností také jako varianty SUVA. Pomocné stykače jsou klimafest, mají vysokou kontaktní spolehlivost a jsou vhodné pro celosvětové použití díky odpovídající registraci (např. IEC a UL/CSA).
Jsou k dispozici v AC nebo DC ovládání a jsou k dispozici s technologií šroubových nebo pružinových svorek. Základní provedení pomocného stykače je 4-pólový a lze jej pomocí přichytávného spínače rozšířit až na 8 póly.
Rozsáhlé příslušenství stykače 3RT2 pro konstrukční velikosti S00 až S3 lze použít i pro pomocné stykače 3RH2.
Stykač 3RH2 řeší osvědčenou řadu 3RH1.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
