Siemens 3RH2911-2DE11 pomocný spínač okamžité spínání 1 přepínací kontakt Vhodné pro značku (relé): Siemens Piece 1 ks

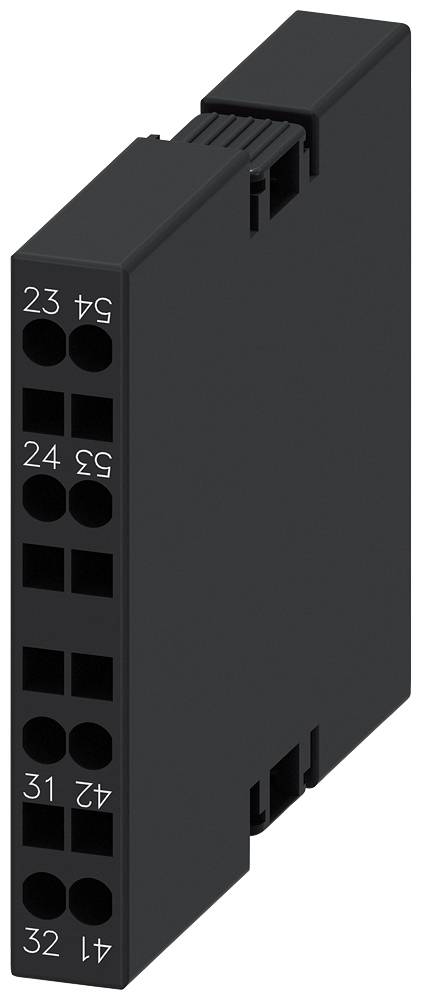

Černý elektrický modul s konektory a číslovanými svorkami na přední straně.

Ilustrační obrázek

Rozvaděč s otevřenými dvířky odhaluje složitou elektroniku a kabeláž. Venku deštivé okno s rozmazaným pozadím.

'Návod na zapojení stykačů a pomocných kontaktů.' Znázorněno: Polohy vícepólových pomocných spínačů, jejich funkce a elektrické obvody.

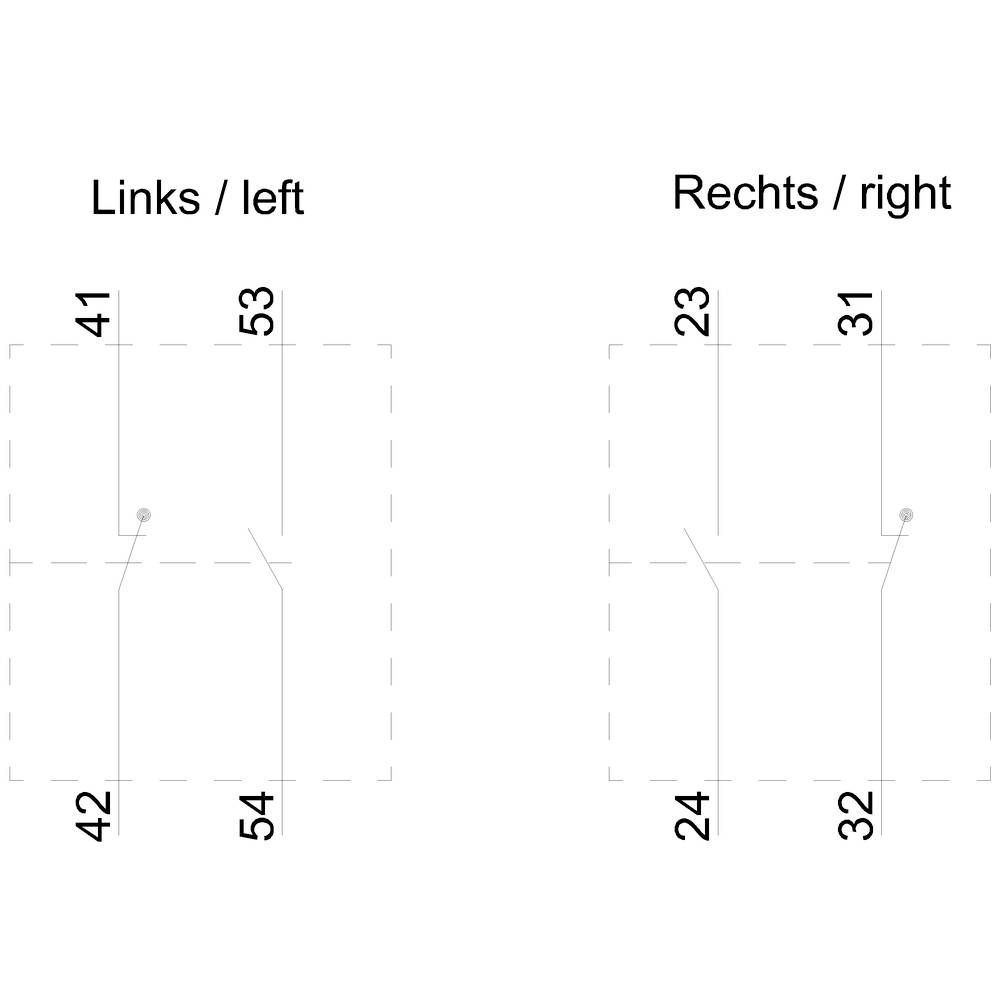

"Vlevo / levá" a "Vpravo / pravá" ukazují diagramy s vertikálními a horizontálními čarami. Čísla: Vlevo 41, 42, 53, 54; Vpravo 23, 24, 31, 32.

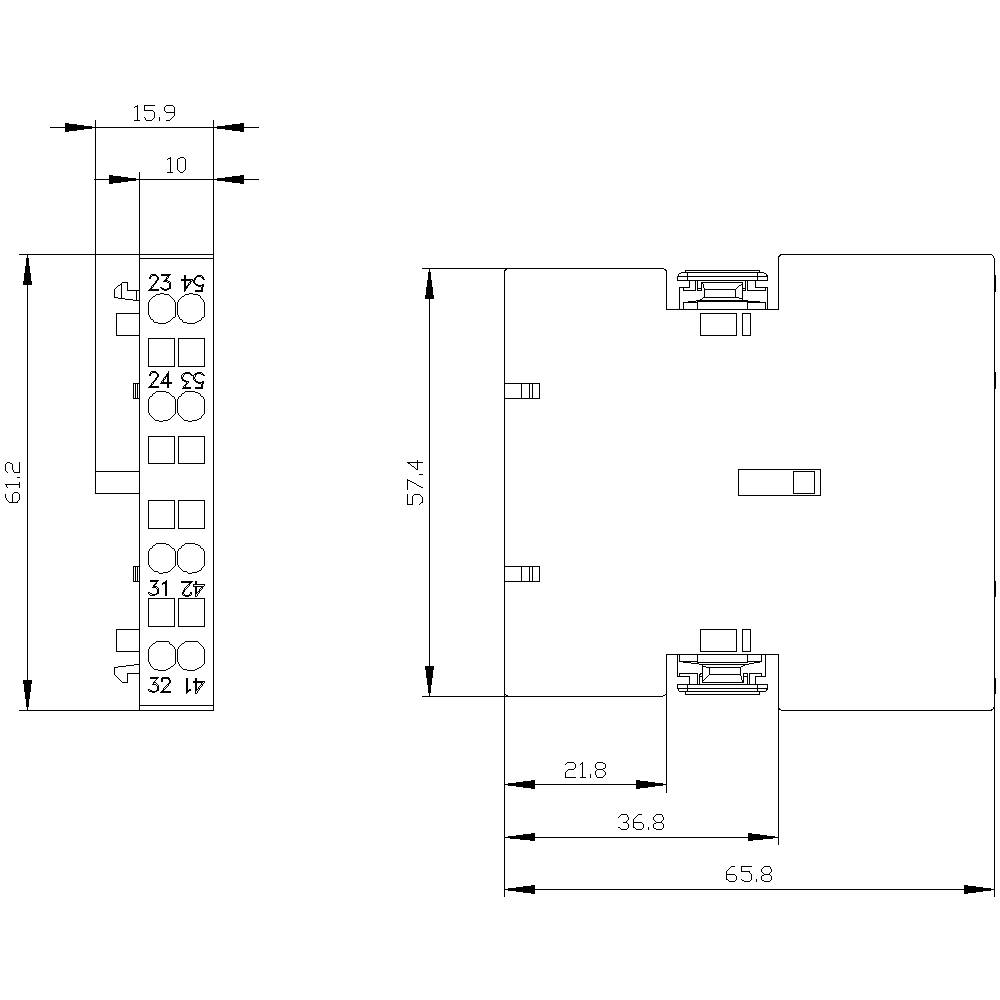

Technický výkres elektrického přístroje s přesnými rozměry v milimetrech. Přední a boční pohled zobrazují rozměry a připojení.

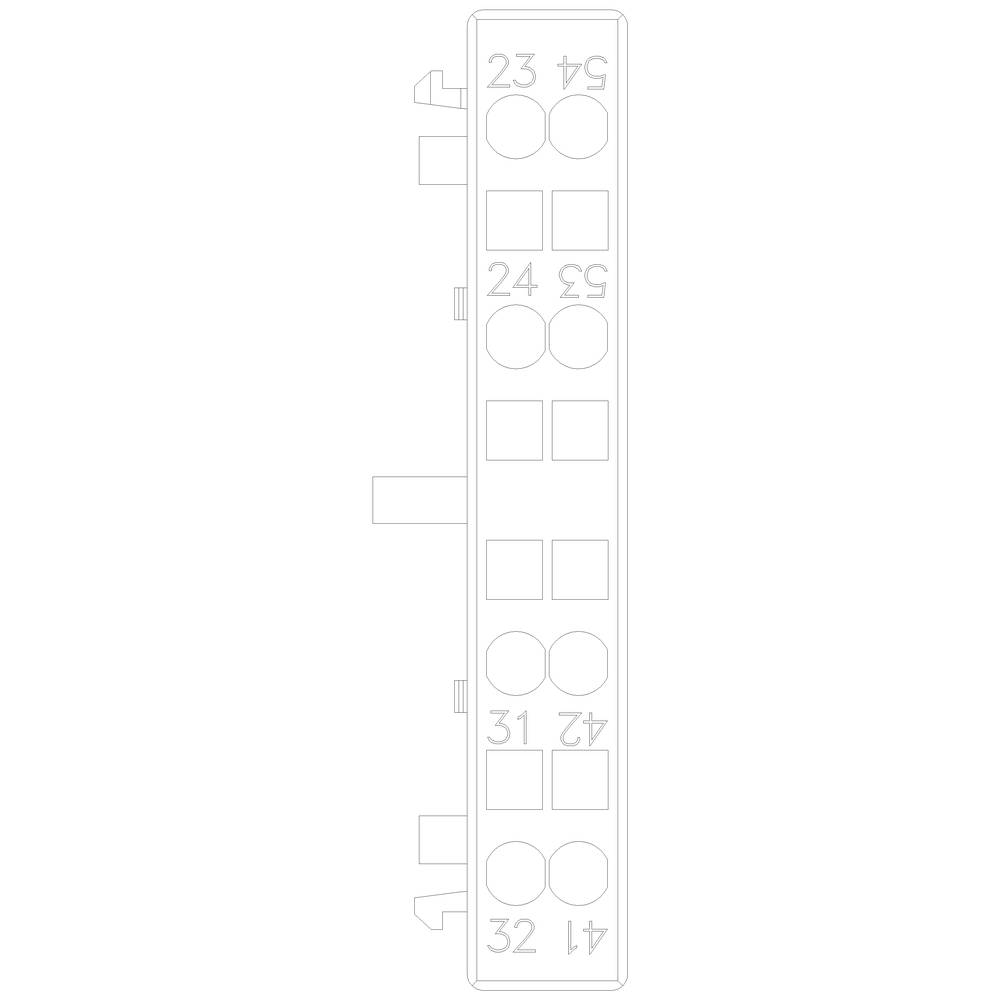

Schéma čelní desky s obdélníkovými a kruhovými výřezy ve dvou svislých řadách. Čísla 23 až 42 jsou označena vlevo.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RH2911-2DE11

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 032,23 Kč / kus)

1 032,23 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: pomocný spínač

Typ: 3RH2911-2DE11

Konstrukční velikost: S00

Typ spínání: okamžité spínání

Typ kontaktu: 1 přepínací kontakt

Pomocný kontakt: 1 přepínací kontakt

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení

Připojení: přípojka s pružinovým protitahem

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 10 mm

V: 61.2 mm

Hloubka: 66 mm

Rozm.: (š x v x h) 10 x 61.2 x 66 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Other

: Clip-on

: None

: Spring clamp connection

: 0

: 1

: 1

: 0

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1732550 Siemens 3RH2911-2DE11 pomocný spínač okamžité spínání 1 přepínací kontakt Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1732550 Siemens 3RH2911-2DE11 pomocný spínač okamžité spínání 1 přepínací kontakt Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Elektron.páj.pomocný boční, proud eichhorn1 S, 1O, pro ochranu motoru, velikosti S003RT2, pružinová spojka, vpravo: 23 / 24, 31 / 32: 41 / 42, 53 / 54 pomocný spínač SIRIUS 3RH29 k rozšíření pomocné kontakty v řídicí obvod. Bočně anbaubaren pomocný 3RH29 lze bez nářadí velikosti nezávisle na ochranu 3RT2. Bloky pomocných spínačů se 3RH19/3RH29 jsou zepředu nebo boční varianty anbaubare, s až 4 okamžitý spínací resp. až dva voreilend spínaných Spínáních a Offnern. Které pomocný spínač lze jako vedené kontaktní prvky v Hilfsschutzen 3RH nebo také jako zrcadlovým kontaktům u výkonové chrání 3RT. Jsou celkově se šroubovým připojením a pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
