Siemens 3RH2122-1AK60 pomocný stykač 2 spínací kontakty Piece 1 ks

Černý stykač Siemens SIRIUS, model 3RH21, s několika připojovacími svorkami a modrou přední stranou.

Ilustrační obrázek

Otevřená rozváděčová skříň s několika úrovněmi elektrických kabeláží a zařízení, uspořádaná symetricky.

Diagram elektrických komponent: zobrazuje pomocný stykač, pomocný propojovací stykač, funkční modul, přídavné kontakty a příslušné adaptéry.

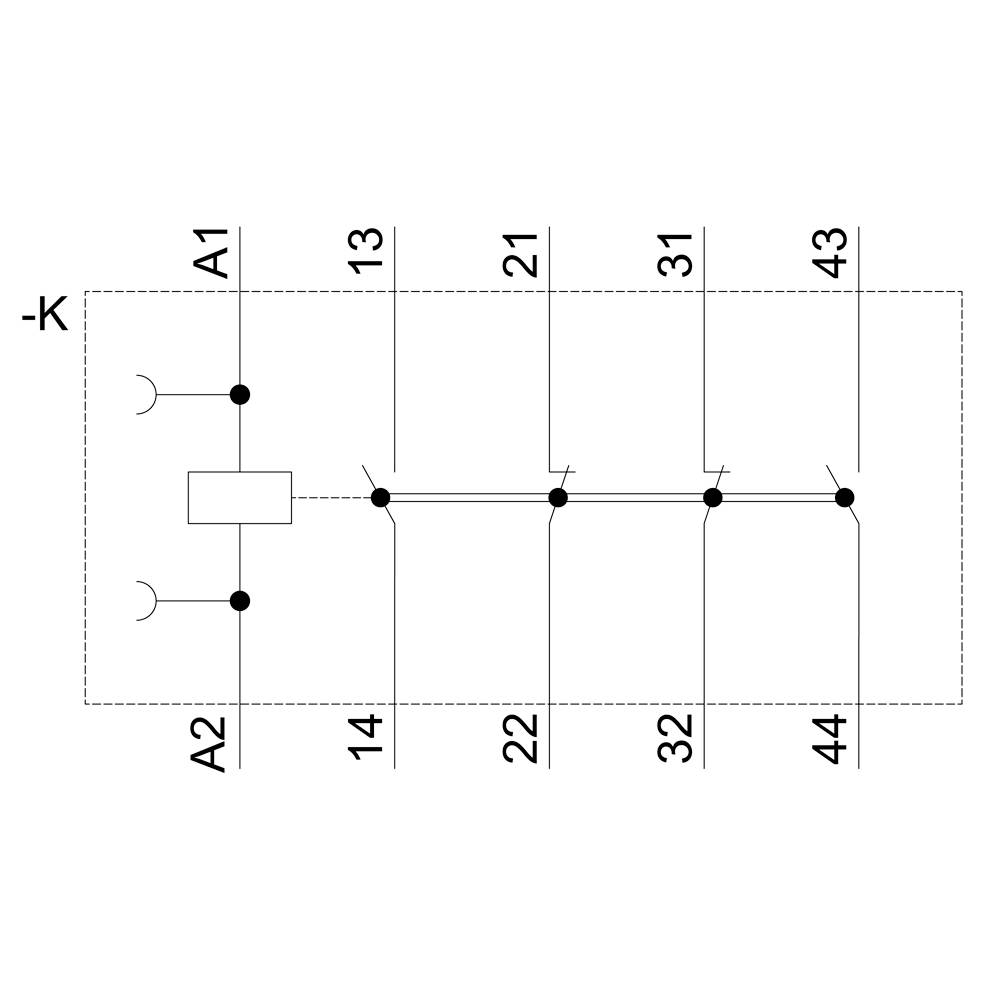

Schéma zapojení relé s svorkami cívky A1, A2 a spínacími kontakty 13-14, 21-22, 31-32, 43-44. Elektrické obvody propojené čarami.

Diagram zobrazuje technický výkres obdélníkového elektrického zařízení s přípojkami. Rozměry jsou uvedeny v milimetrech.

Schéma zapojení relé Siemens Sirius 3RH21 s označením připojovacích bodů 13NO, 21NC, 31NC, 43NO, 14NO, 22NC, 32NC a 44NO.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Druh obalu

Piece

Typ

3RH2122-1AK60

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 144,63 Kč / kus)

1 144,63 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Druhu napětí: AC

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: 3RH2122-1AK60

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 2 spínací kontakty

Pomocný kontakt: 2 spínací kontakty
2 rozpínací kontakty

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 120 V/AC

Rozsah řídicího napětí: 110 - 120 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 2

: 2

: 3 A

: 110-110 V

: 120-120 V

: NE

: Screw connection

: AC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1745418 Siemens 3RH2122-1AK60 pomocný stykač 2 spínací kontakty Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745418 Siemens 3RH2122-1AK60 pomocný stykač 2 spínací kontakty Piece 1 ks

Popis

Pomocný stykač, 2 S + 2 O, 110 V/AC, 50 Hz, 120 V, 60 Hz, velikost S00, šroubovací stykač SIRIUS 3RH2 pro spínání řídicích signálů v řídicí obvod. Díky pomocné stykače SIRIUS 3RH2 mají normované připojení označení a spolehlivé a časově úsporné technikou. Díky Ausgangsvervielfaltigung současné zapnutí více Hilfsstromkreise je. Všechny kontakty jsou určeny pro safety použití i jako SUVA varianty. Díky pomocné stykače jsou klimatizační, mají vysokou kontaktní spolehlivost a jsou pro celosvětové použití díky odpovídající schválení (např. IEC a UL/CSA). Jsou v AC nebo DC ovládání jsou k dispozici pomocí šroubů nebo k dispozici Federzugtechnik. Základní provedení pomocné stykače je 4-pólový a lze rozšířit až na 8 pole díky zacvakávacímu Bloky pomocných spínačů. Rozsáhlé příslušenství stykače 3RT2 pro velikosti S00 až S3 může být použit také pro pomocné stykače 3RH2. Díky pomocné stykače 3RH2 uvolnění osvědčená konstrukční řady 3RH1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.

Doplňující informace

Vezměte prosím na vědomí, že jej lze produktový o Sonderanfertigung a proto se jedná o vrácení výrobku vyloučeno. Pouze na vyžádání, bez možnosti vrácení zboží.
