Name: Siemens 3RA2434-8XH32-1NB3 kombinace hvězda-trojúhelník 3 spínací kontakty 690 V/AC Vhodné pro značku (relé): Siemens 1
Brand: Siemens
SKU: 1745863
Availability: BackOrder

Třípólový stykač s různými možnostmi zapojení, určený především pro řízení elektrických motorů v průmyslových aplikacích.

Osoba řeže kus dřeva na kotoučové pile. Třísky létají, zatímco pila prořezává dřevo.

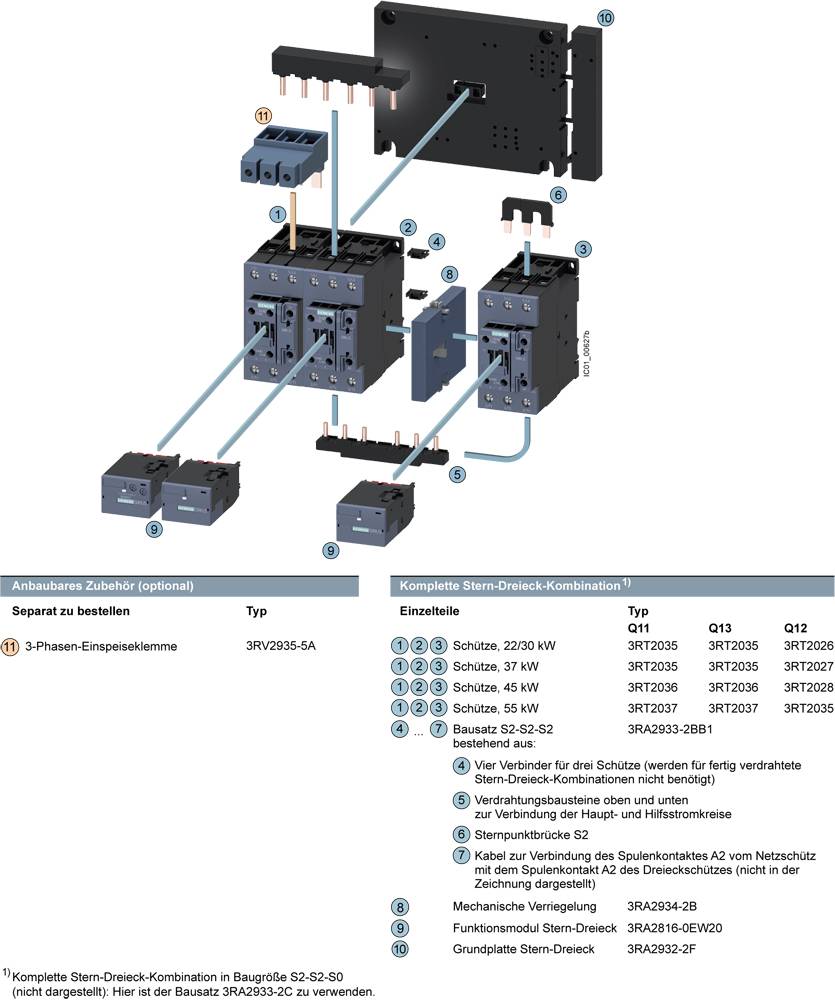

Diagram zobrazuje elektrické komponenty a jejich propojení. Hlavní produkty: základní zařízení a třífázová napájecí svorkovnice. Různá spínací zařízení jsou zvýrazněna.

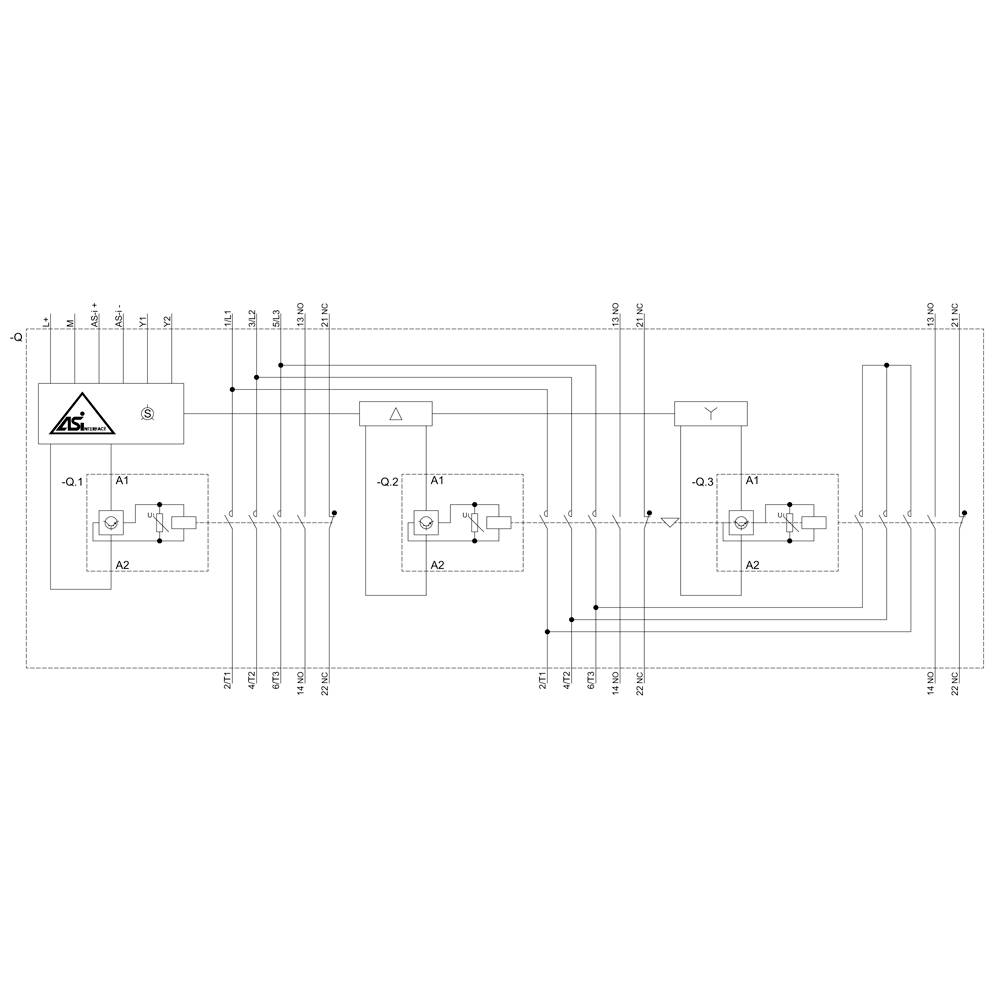

Schéma elektrického systému s vypínači, relé a vodičovými spoji. Označeny jsou delta a hvězdicové konfigurace.

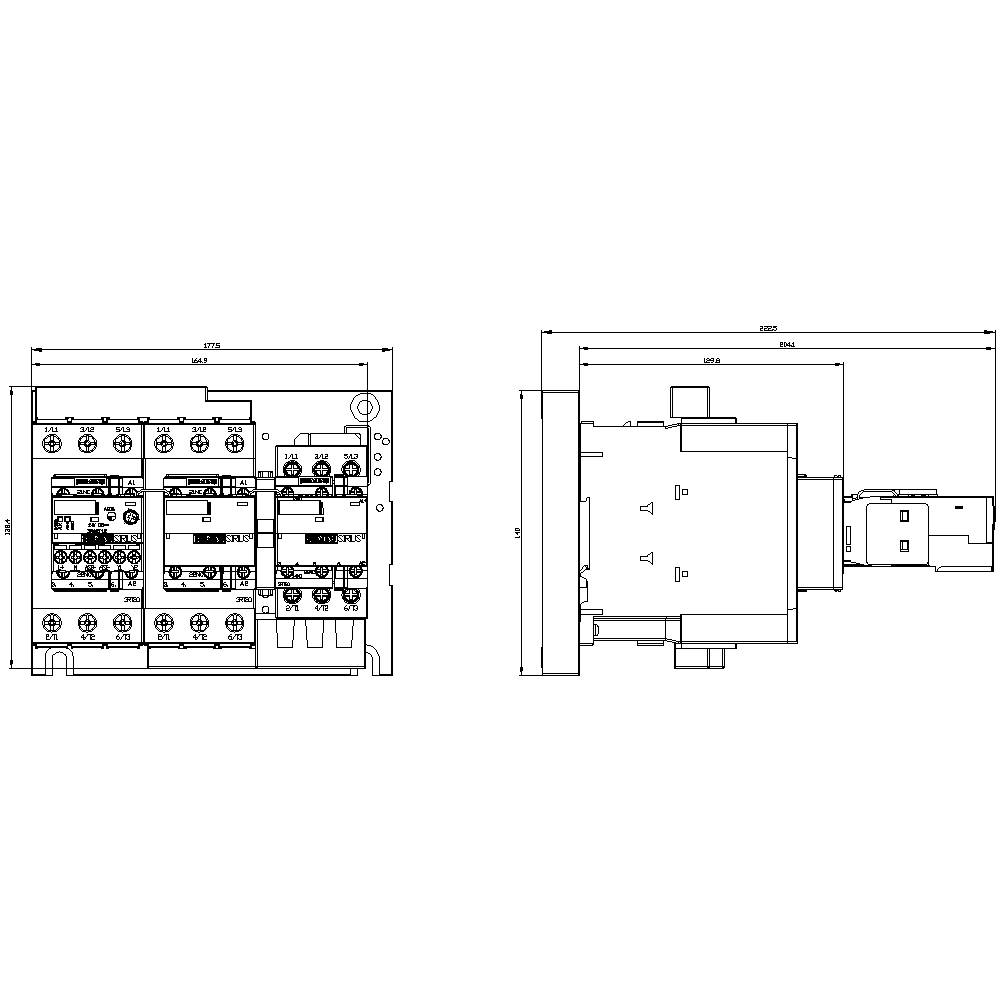

Technický výkres elektrického spínače s rozměry, pohled shora vlevo a boční pohled vpravo. Obsahuje detaily připojení.

1/5

Ilustrační obrázek

Kategorie produktu

kombinace hvězda-trojúhelník

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

šroubovací

Typ

3RA2434-8XH32-1NB3

Datasheety: (PDF)

Doručení: Čt 5. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (22 706,61 Kč / kus)

26 657,02 Kč

-15 %

22 706,61 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Kombinace hvězda-trojúhelník AC 3: 22/30kW / 400 V AC/DC 20-33V, 3S+ 3O

Dodatečné informace:

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 35 mm²

Kategorie produktu: kombinace hvězda-trojúhelník

Typ: 3RA2434-8XH32-1NB3

Konstrukční velikost: S2

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Spínací napětí (max.): 690 V/AC

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 177.5 mm

V: 142 mm

Hloubka: 223 mm

Rozm.: (š x v x h) 177.5 x 142 x 223 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Star-delta contactor

: 22 kW

: 3

: 0

: 65 A

: IP20

: Screw connection

: AC/DC

: Other

UKCA: bezvýznamný

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Počet pólů

Kategorie produktu

Jmenovité napětí

Zatěžovací proud

Siemens 3RA2315-8XB30-1AB0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744500

Doručení: St 21. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1AF0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1704758

Doručení: St 21. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1AH0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744501

Doručení: St 21. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1AK6 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699327

Doručení: St 21. 10.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1AP0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1702108

Doručení: Po 19. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 194,21 Kč^*

Siemens 3RA2315-8XB30-1BB4 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699328

Doručení: Po 19. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 420,66 Kč^*

Siemens 3RA2315-8XB30-1BW4 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1699329

Doručení: St 21. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 420,66 Kč^*

Siemens 3RA2315-8XB30-2AB0 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744502

Doručení: St 21. 10.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-2AF0 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744503

Doručení: St 21. 10.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-2AH0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744504

Doručení: St 21. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Ke stažení

List technických údajů

List technických údajů 1745863 Siemens 3RA2434-8XH32-1NB3 kombinace hvězda-trojúhelník 3 spínací kontakty 690 V/AC Vhodné pro značku (relé): Siemens 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745863 Siemens 3RA2434-8XH32-1NB3 kombinace hvězda-trojúhelník 3 spínací kontakty 690 V/AC Vhodné pro značku (relé): Siemens 1

Popis

Kombinace hvězda-trojúhelník AS-i AC-3, 22/30 kW / 400 V, DC 24 V, 3pólový, velikosti S2 šroubové připojení elektrické a mechanické zablokování 3 S + 3 integrované O kombinace hvězda-trojúhelník SIRIUS 3RA24 k šetrnému funkce třífázových asynchronních motorů. Díky kombinace hvězda-trojúhelník 3RA24 je testovaná a výrobcem předmontovaná kombinace tři chrání 3RT2, již připravený k okamžitému zapojení a mechanicky a elektricky zajištěno. To navíc obsahuje funkční modul s integrovanou řídicí logika a nastavení času nahradí kompletní zapojení v řídicí obvod. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Je kombinací Stern-Dreick 3RA24 jsou s AC a DC ovládací do velikosti S00 až S3. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu nebo šroubové upevnění. Navíc jsou variantami připojení k IO-Link nebo AS interface. To příslušenství stykače 3RT2 je fotografovat pro všechny velikosti a může se použít také pro ochranný kombinací. Díky kombinace hvězda-trojúhelník 3RA24 uvolnění osvědčená konstrukční řady 3RA14. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
