Name: Siemens 3RA2315-8XB30-1AB0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé):
Brand: Siemens
SKU: 1744500
Availability: BackOrder

Dva moduly systému spínačů Siemens Sirius, model 3RT20, zobrazené v kombinaci světle modré a černé barvy.

Otevřená rozvodná skříň ukazuje několik řad elektrických komponent a kabeláže používaných pro řízení technologických procesů.

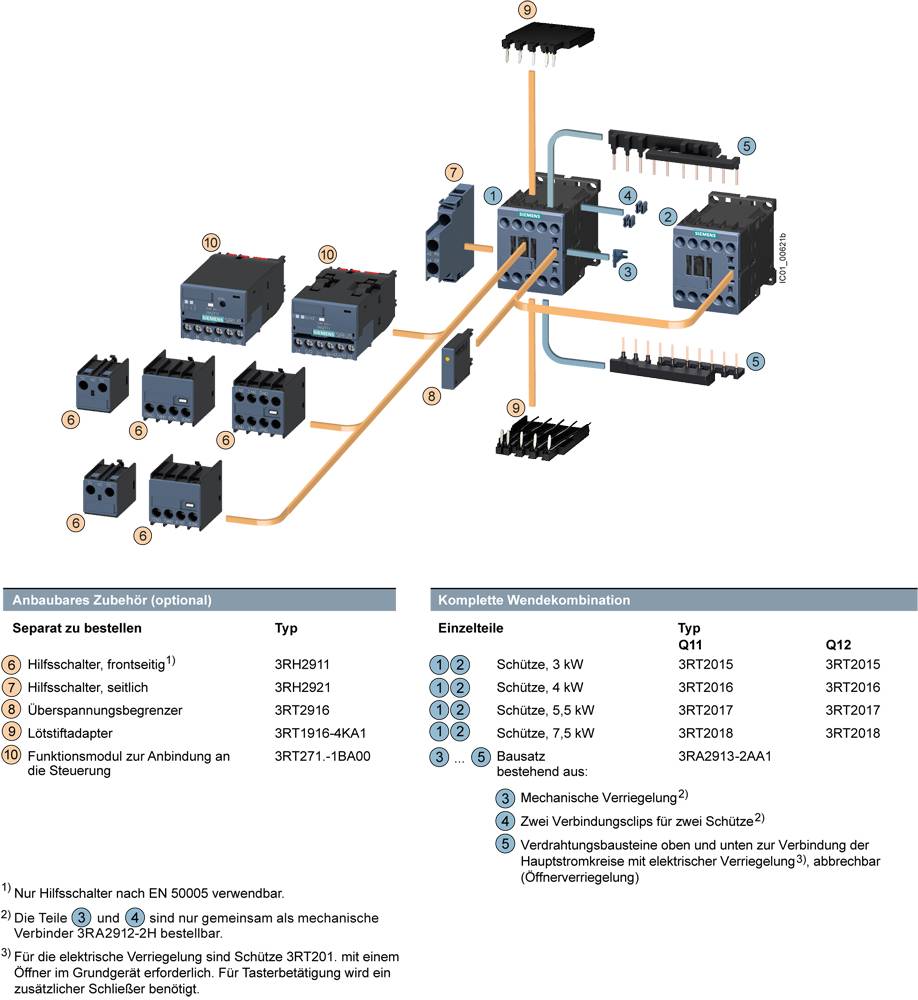

Přehled spínačů" ukazuje spínače, příslušenství a zapojení pro snadnou instalaci. Komponenty a jejich propojení jsou přehledně znázorněny.

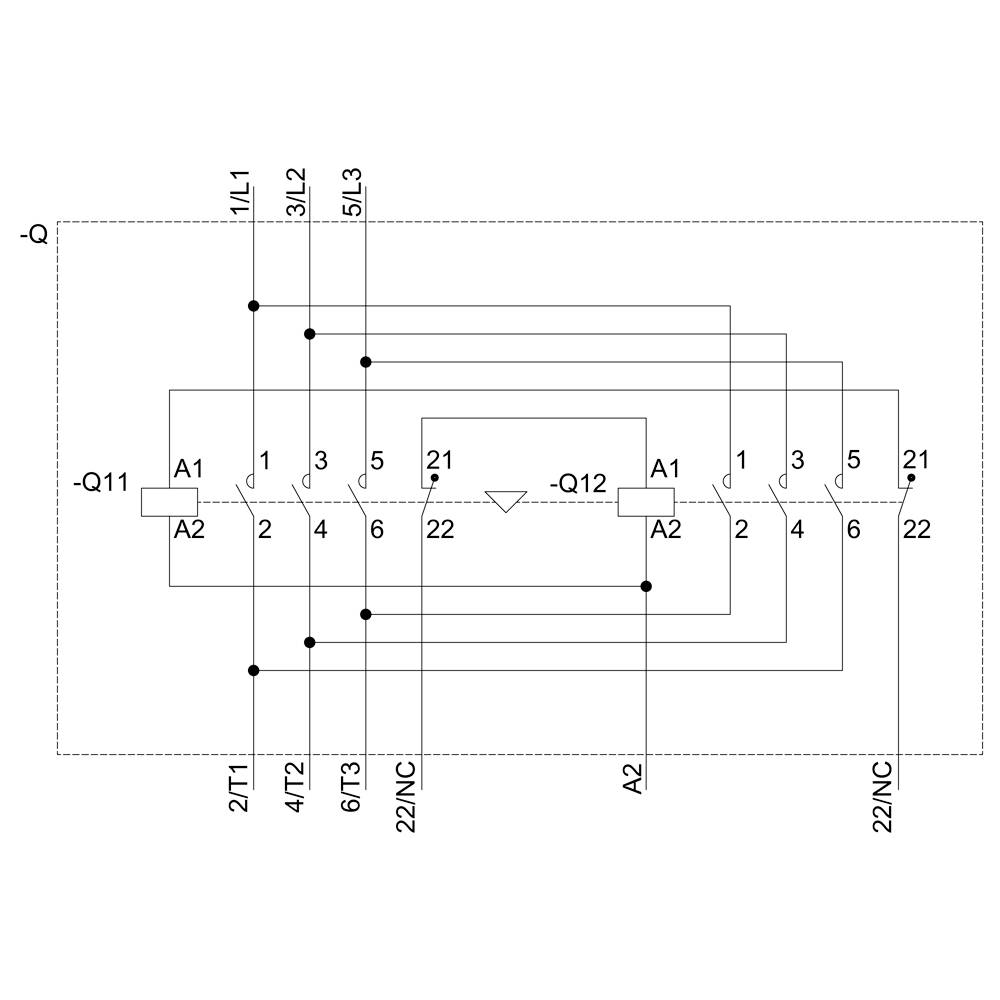

'Schéma zapojení: Q11 a Q12 řídí A1 a A2 s připojením k 1/L1, 3/L2 a 5/L3. 2/T1, 4/T2 a 6/T3; zobrazuje detailní zapojení.'

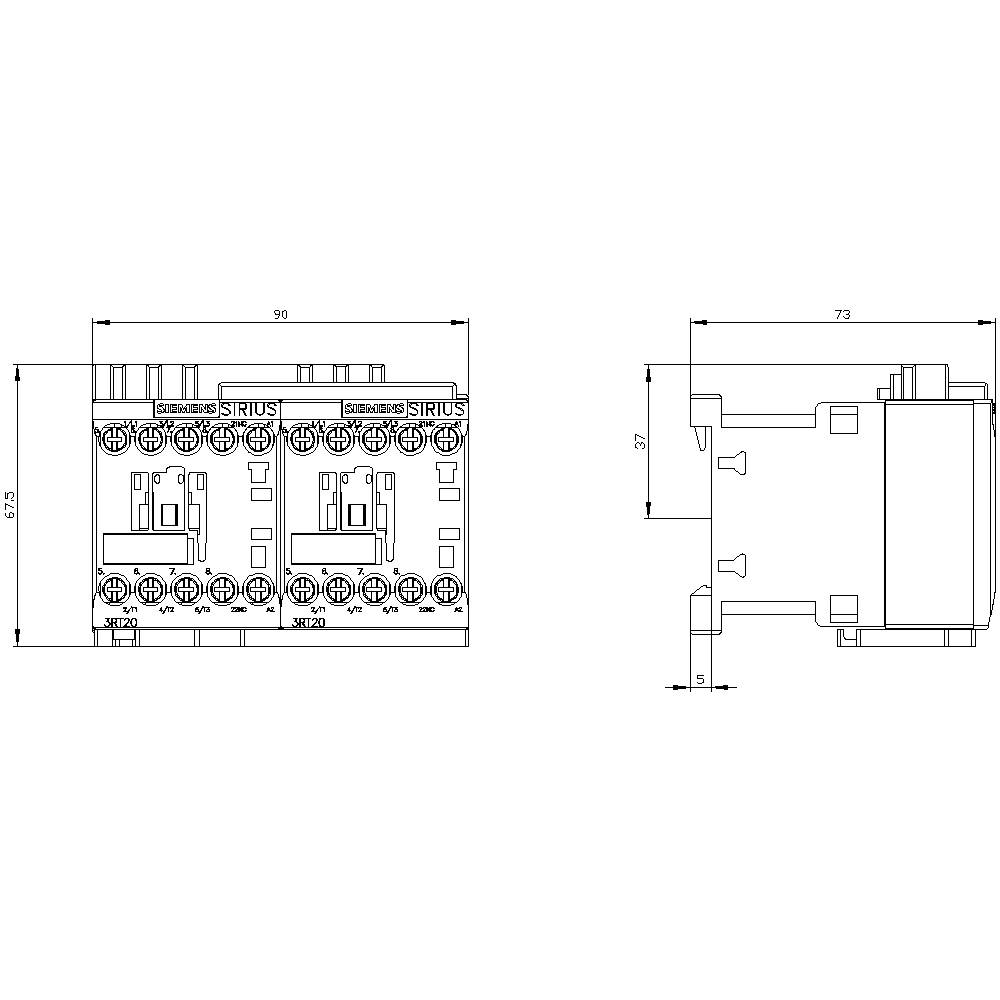

Technický výkres dvou vedle sebe ležících elektrických komponent s rozměrovými údaji v čelním a bočním pohledu.

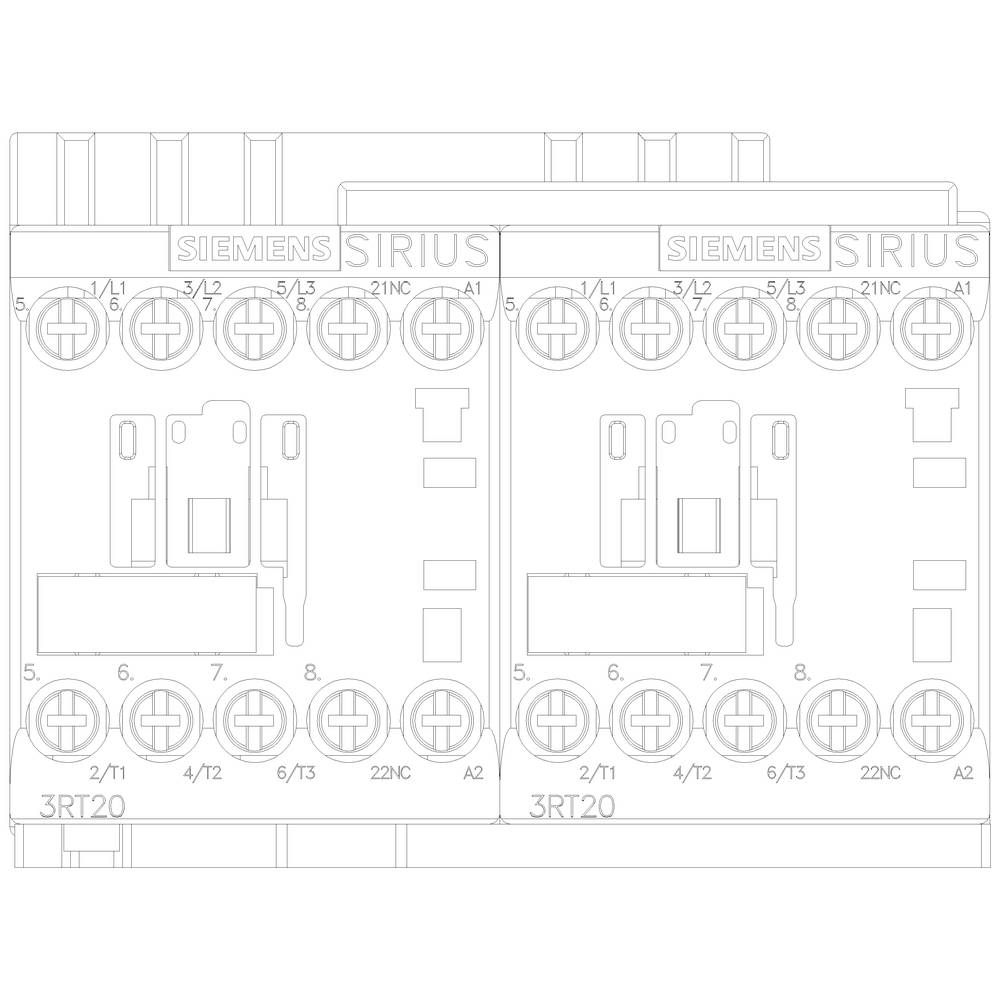

Dva spínací přístroje ze série Siemens SIRIUS, s označením 3RT20, zobrazené v technickém schématu zapojení.

1/6

Ilustrační obrázek

Kategorie produktu

reverzní kombinovaný stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Zatěžovací proud

6.1 A

Výkon

3 kW

Datasheety: (PDF)

Doručení: Čt 29. 10.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 161,16 Kč / kus)

2 161,16 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: reverzní kombinovaný stykač

Typ: 3RA2315-8XB30-1AB0

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 24 V/AC

Řídicí napětí (max.): 24 V/AC

Rozsah řídicího napětí: 24 - 24 V/AC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 6.1 A

Zatěžovací proud: 6.1 A

: 3 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 90 mm

V: 68 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 90 x 68 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: Reversing contactor

: 3 kW

: 3

: 0

: 7 A

: 24-24 V

: 24-24 V

: IP20

: Screw connection

: AC

: Other

: 2.206

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Výkon

Počet pólů

Kategorie produktu

Jmenovité napětí

Zatěžovací proud

Siemens 3RA2315-8XB30-1AB0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744500

Doručení: Čt 29. 10.

Conrad Electronic

Tento produkt

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1AF0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1704758

Doručení: Čt 29. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1AH0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744501

Doručení: Čt 29. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1AK6 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699327

Doručení: Čt 29. 10.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-1AP0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1702108

Doručení: Po 26. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 194,21 Kč^*

Siemens 3RA2315-8XB30-1BB4 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1699328

Doručení: Po 26. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 420,66 Kč^*

Siemens 3RA2315-8XB30-1BW4 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens Piece 1 ks

Objednací číslo:1699329

Doručení: Čt 29. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 420,66 Kč^*

Siemens 3RA2315-8XB30-2AB0 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744502

Doručení: Čt 29. 10.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-2AF0 reverzní kombinovaný stykač 3 spínací kontakty 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744503

Doručení: Čt 29. 10.

Conrad Electronic

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Siemens 3RA2315-8XB30-2AH0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé): Siemens 1 ks

Objednací číslo:1744504

Doručení: Čt 29. 10.

Conrad Electronic

3 kW

3pólový

reverzní kombinovaný stykač

690 V/AC

6.1 A

Min.: 1

Násobky: 1

2 161,16 Kč^*

Ke stažení

List technických údajů

List technických údajů 1744500 Siemens 3RA2315-8XB30-1AB0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé):

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744500 Siemens 3RA2315-8XB30-1AB0 reverzní kombinovaný stykač 3 spínací kontakty 3 kW 690 V/AC 6.1 A Vhodné pro značku (relé):

Popis

AC Wendekombination-3,3 kW / 400 V, AC24 V, 50/60 Hz, 3pólový, velikosti S00 šroubové připojení elektrické a mechanické zablokování wendekombination SIRIUS 3RA23 pro spínání motorů vč. Změna směru otáčení. Které Wendekombination 3RA23 je testovaná a výrobcem předmontovaná kombinace dvou chrání 3RT2 stejném výkonu, které již připravený k okamžitému zapojení a mechanicky a elektricky zajištěno. Jsou klimatizační, schváleno po celém světě (např. Např. IEC a UL/CSA) a IE3/IE4 ready. Které Wendekombinationen 3RA23 jsou s AC a DC ovládací do velikosti S00 až S3. Můžete být v šroubování a Federzuganschlusstechnik pro montáž na din lištu nebo šroubové upevnění. To příslušenství stykače 3RT2 je fotografovat pro všechny velikosti a může se použít také pro ochranný kombinací. Které Wendekombinationen 3RA23 uvolnění osvědčená konstrukční řady 3RA13. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
