Schneider Electric CAD50AFE7 pomocný stykač 5 spínacích kontaktů s pomocným kontaktem Piece 1 ks

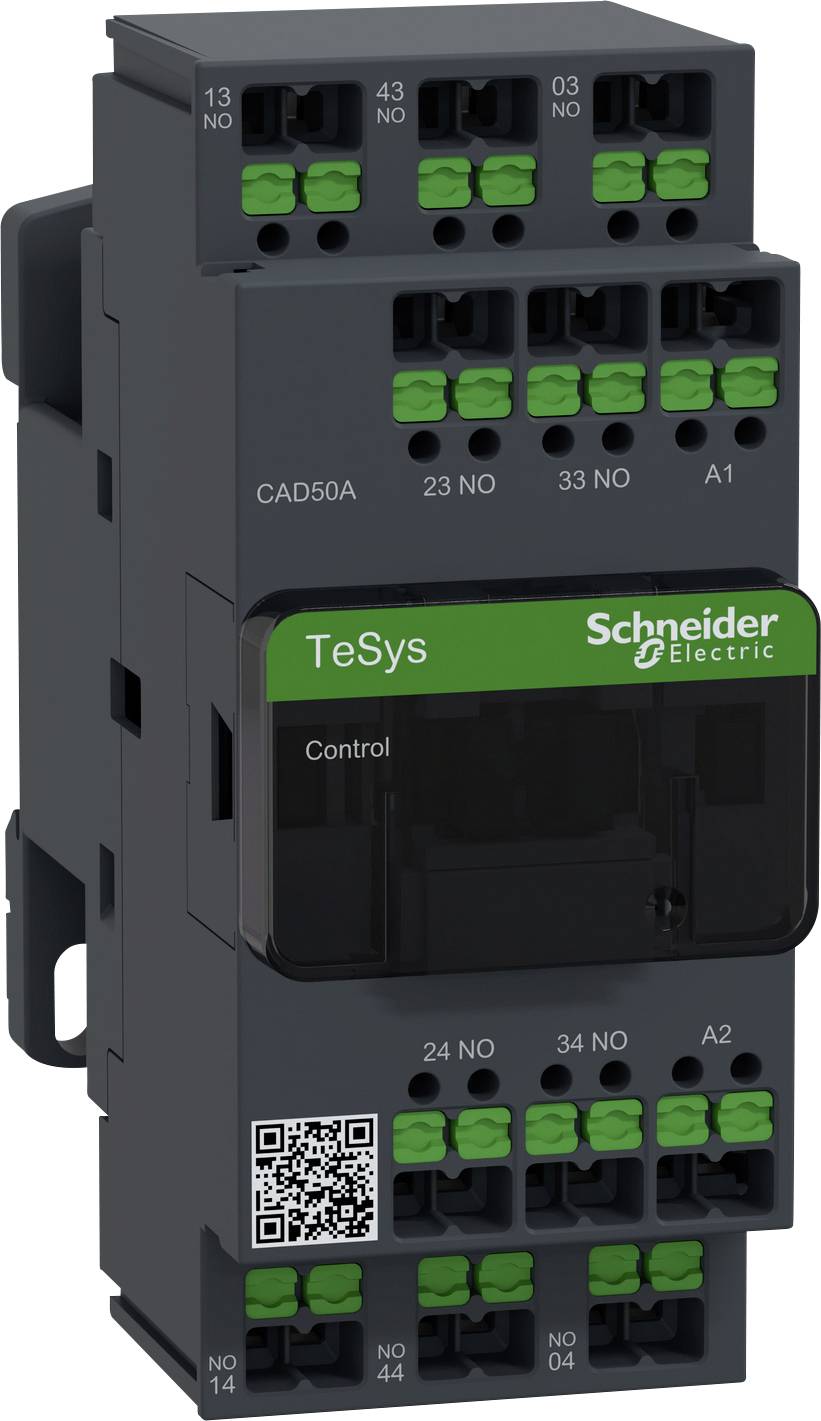

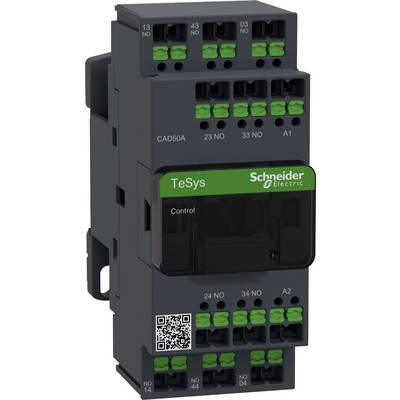

Elektrické spínací zařízení od Schneider Electric; model 'TeSys'; obsahuje několik zelených a černých svorek; QR kód dole.

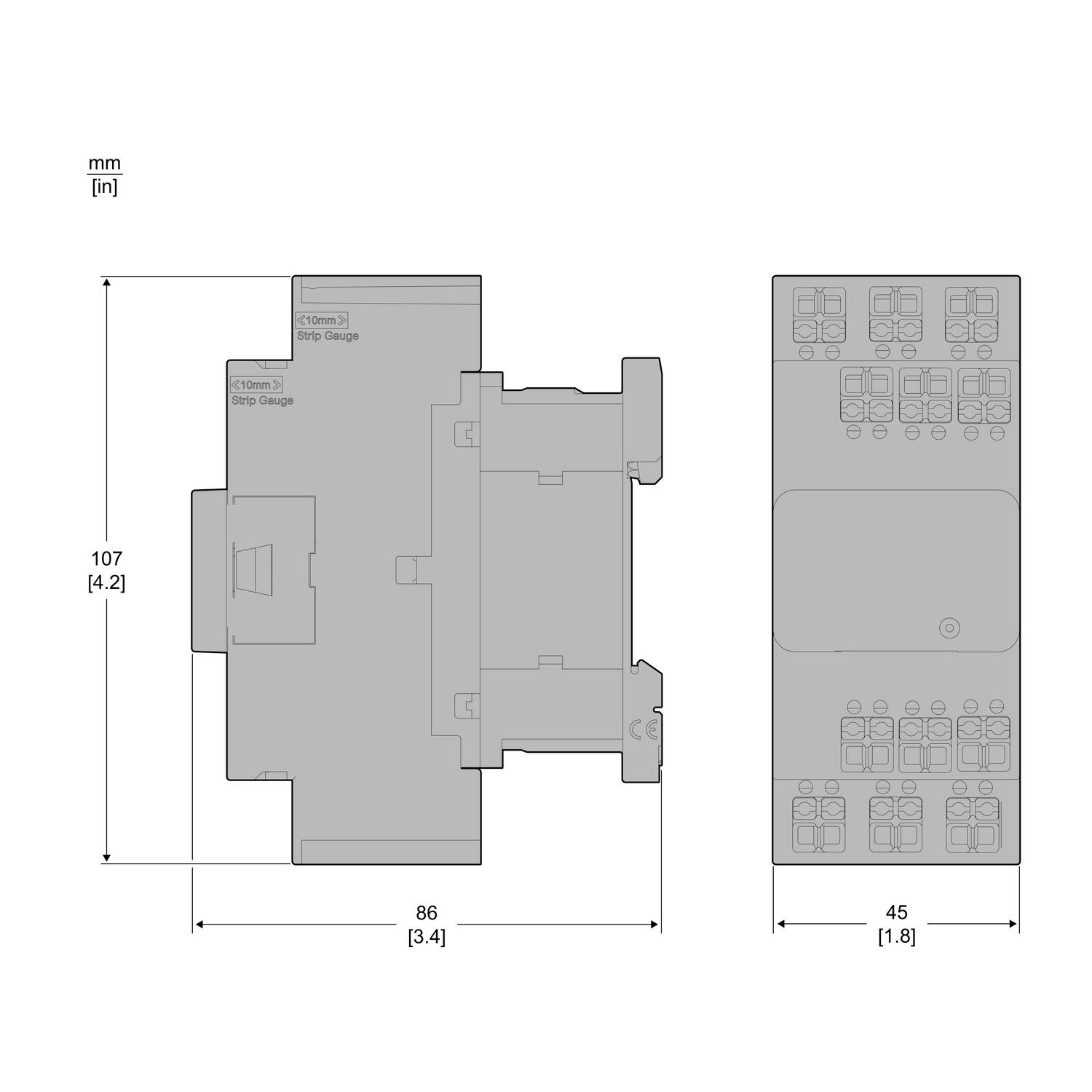

Výkres elektrické součástky s rozměry: výška 107 mm (4,2 palce), šířka 86 mm (3,4 palce), hloubka 45 mm (1,8 palce).

1/2

Kategorie produktu

pomocný stykač

Připojení

Snap-In

Druh obalu

Piece

Typ

CAD50AFE7

Typ kontaktu

5 spínacích kontaktů

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 230,58 Kč / kus)

1 230,58 Kč

Bez DPH.

Nahlásit právní incident

Hlavní benefity

Pomocný stykač, 5S řídicí kontakty, cívka 115 v 50/60Hz, SNAP IN

Stykače a ochranný spínač motoru TeSys Deca s inovativní technologií SNAP PRO připojení
SNAP V připojovací svorce se jedním kliknutím uzavře, jakmile je vodič správně zaveden
Optické a haptické zpětné hlášení zapojení
Flexibilní a pevné vodiče lze zavést bez dutinky
Snadné a intuitivní ovládání bez použití nářadí
Bezpečné zapojení i při intenzivních vibracích, není třeba dotahovat
„Ready to Robot“ např. pro automatizovanou montáž rozvodných skříní

Technické parametry

Druh obalu: Piece

Kategorie produktu: pomocný stykač

Typ: CAD50AFE7

Typ kontaktu: 5 spínacích kontaktů

Pomocný kontakt: 5 spínacích kontaktů

Řídicí napětí (max.): 115 V/AC

Rozsah řídicího napětí: 115 V/AC (max)

Spínací napětí (max.): 690 V/AC

Vlastnosti: s pomocným kontaktem

Připojení: Snap-In

Obsah: 1 ks

: Other

: 45 mm

: 107 mm

: 93 mm

: NE

: 5

: 0

: 10 A

: NE

: 0

: 115-115 V

: 115-115 V

: AC

: NE

: 0.005 A

: Other

: 0

: 0

: 10 A

: 690-690 V

: 690-690 V

: AC

Ke stažení

List technických údajů

List technických údajů 3412475 Schneider Electric CAD50AFE7 pomocný stykač 5 spínacích kontaktů s pomocným kontaktem Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3412475 Schneider Electric CAD50AFE7 pomocný stykač 5 spínacích kontaktů s pomocným kontaktem Piece 1 ks

Popis

Pomocný stykač TeSys Control CAD. Pomocný stykač pro kategorie použití AC-15 až 690 v a DC-13 až 440 V. Nabízí 5 kontaktů (5S), cívku 115 v 50/60Hz AC. Vysoká spolehlivost a odolnost díky použití s vysokými provozními rychlostmi až 10800 cyklů za hodinu. 5 integrovaných pomocných kontaktů, lze rozšířit až o 9 pomocných kontaktů. Rychlé, bezpečné a bezúdržbové proudové spojení s SNAP V připojovací svorce. Vhodné pro bezpečnostní aplikace díky mechanicky vázaným kontaktům a zrcadlovým kontaktům. Se SNAP VE pružinové svorce lze připojit vodič během jedné sekundy. To představuje úsporu času 96 % ve srovnání s přibližně 30 vteřinami při šroubování. Zapojení s SNAP in je také o 88 % rychlejší než pružinové svorky a systémy Push-In

Tento text byl přeložen strojově.
