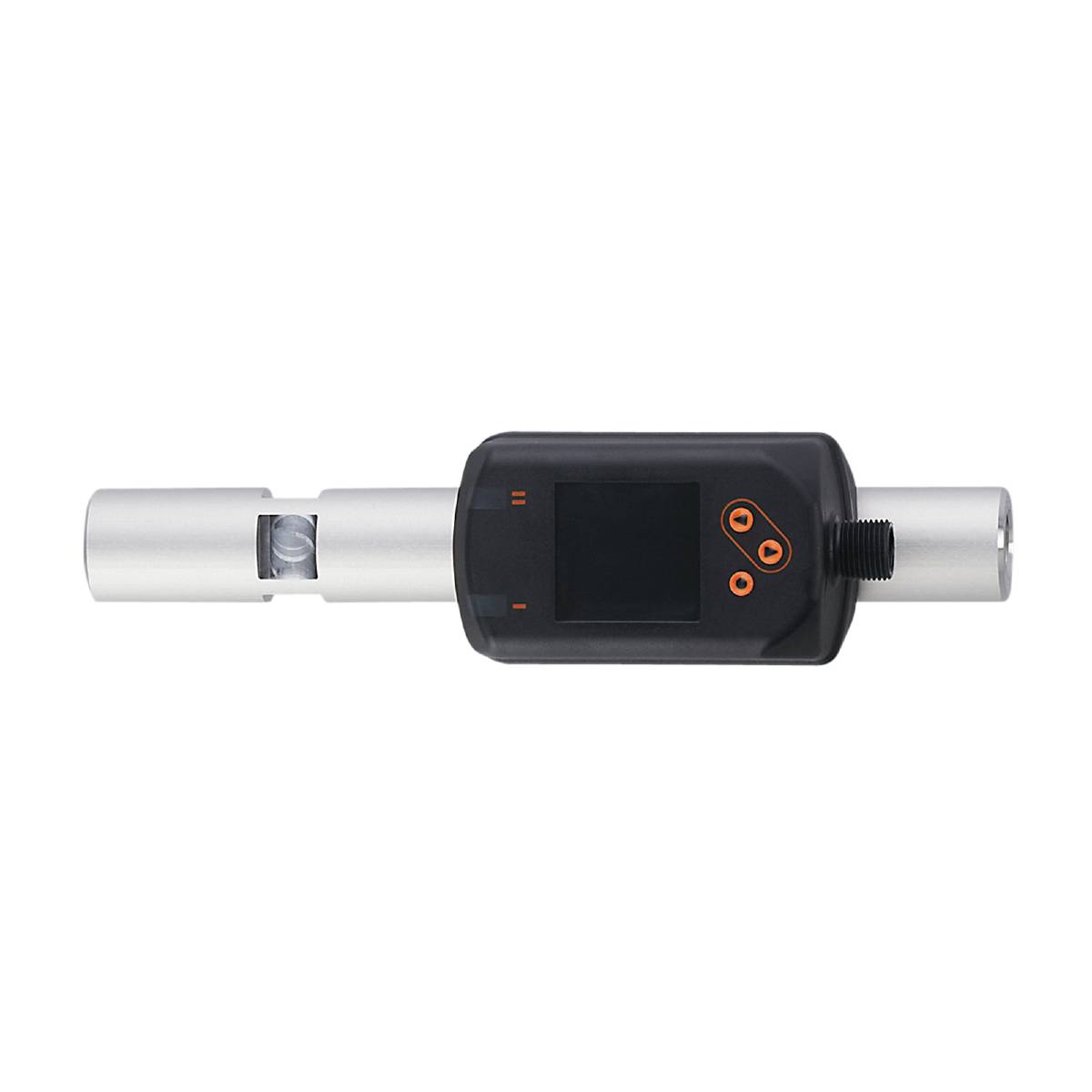

Ilustrační obrázek
ifm Electronic SD5800 Průmyslový plynoměr SD5800 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Průmyslový plynoměr
Typ
SD5800
Min. provozní napětí
18 V/DC
Provozní napětí max.
30 V/DC
Provozní napětí
18 - 30 V/DC
Datasheety: (PDF)
Množství (Ks)
Sleva
Cena balení (Bez DPH.)
1
-
34 610,74 Kč
3
2% = 2 533,50 Kč
33 766,24 Kč
5
3% = 5 901,10 Kč
33 430,52 Kč
10
4% = 14 051,90 Kč
33 205,55 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (34 610,74 Kč / kus)
34 610,74 Kč
Bez DPH.
Doprava zdarma
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
Průmyslový plynoměr iFM SD5800
- Přesné měření průtoku, spotřeby, tlaku a teploty média
- Vysoká přesnost, reprodukovatelnost a dynamika měření
- Pro detekci helia
- Červeno-zelený indikátor pro jedinečné označení oblastí s označením
- Optimální nastavení díky otáčení displeje
- Pohodlné ovládání pomocí tlačítek nebo programování přes IO-Link
Dodatečné informace:
Technické parametry
- Analogový výstup proud [mA]: 4...20; (škálovatelný)
- Analogový bod - monitorování teploty [°C]: 4... 60
- Analogový bod - monitorování teploty [°F]: 39,2... 140
- Analogový bod - monitorování tlaku [bar]: 2,2... 16
- Analogový bod AEP [l/min]: 16,7... 83,3
- Analogový bod AEP [m/s]: 5,5...27,6
- Alogenní bod AEP [m³/h]: 1...5
- Analogový startovací bod - monitorování teploty [°C]: -10... 46
- Analogový startovací bod - monitorování teploty [°F]: 14... 114,8
- Analogový startovací bod - monitorování tlaku [bar]: -1...12,8
- Analogový startovací bod ASP [l/min]: 0...66,6
- Analogový startovací bod ASP [m/s]: 0...22,1
- Analogový startovací bod ASP [m³/h]: 0...4
- Dynamika odezvy T05 / T09 - monitorování teploty [s]: T09 = 0,5
- Doba odezvy [s]: 0,1; (DAP = 0)
- Reakční doba - monitorování tlaku [s]: 0,05
- Počet analogových výstupů: 1
- Počet digitálních výstupů: 2
- Počet vstupů a výstupů: Počet digitálních výstupů: 2; počet analogových výstupů: 1
- Displej: Barevný 1,44", 128 x 128 pixelů; 2x LED, žlutá
- Rozsah zobrazení - monitorování teploty [°C]: -24... 74
- Rozsah zobrazení - monitorování teploty [°F]: -11,2... 165,2
- Rozsah zobrazení - monitorování tlaku [bar]: -1... 20
- Rozsah zobrazení [l/min]: 0... 100
- Rozsah zobrazení [m/s]: 0...33,1
- Rozsah indikace [m³/h]: 0...6
- Rozsah indikace průtoku: Monitorování průtoku [m³]: 0... 100000000
- Rozsah zobrazení - kontrola průtoku [scf]: 0... 353146667,2
- Pevnost v tlaku [MPa]: 1.6
- Délka pulsu - kontrola průtoku [s]: 0,01... 2
- Revize IO-Link: 1.1
- SDCI NORMA: IEC 61131-9 CDV
- Přenosový typ IO-Link: COM2 (38,4 kBaud)
- Okolní teplota-1 [°C]: 0... 60
- Přesnost opakování: 0,8 % MW + 0,2 % EW
- Aplikace: Pro průmyslové použití
- Rozlišení [l/min]: 0.2
- Rozlišení [m/s]: 0.1
- Rozlišení [m³/h]: 0.01
- Rozlišení - monitorování tlaku [bar]: 0.05
- Rozlišení - monitorování teploty [°C]: 0.2
- Rozlišení - monitorování teploty [°F]: 0.5
- Provedení ochrana proti zkratu: Spínaný
- Výstupní funkce: Spínací / rozpínací kontakt; (parametrizovatelný)
- Výstupní signál: Spínací signál; analogový signál; impulsový signál; IO-Link; (konfigurovatelný)
- Potřebná základní třída: A
- Doba pohotovosti [s]: 1
- Provozní napětí [v]: 18...30 DC; (dle SEL/PEL)
- Útlum hodnota procesů DAP [s]: 0... 5
- Trvalá proudová zatížitelnost spínacího výstupu DC [mA]: 150; (na každý výstup)
- Pevnost v tlaku [bar]: 16
- Směrnice o tlakových zařízeních: Správná technické praxe; použitelné pro stabilní plyny skupiny 2
- Vstupy: Počítací sada
- Elektrické provedení: PNP/NPN
- Přesnost – monitorování teploty [k]: ± 0,5; (při proudění médií v mezích rozsahu proudění vzduchu)
- Přesnost (v rozsahu měření) ± (6 % MW + 0,6 % EW); při střední teplotě 23 °C.
- Hmotnost [g]: 554.000
- Maximální TK rozpětí – monitorování tlaku [% MEW / 10 k]: ± 0,15
- Maximální TK nulového bodu – monitorování tlaku [% MEW / 10 k]: ± 0,25
- Impulsní výstup: Elektroměr
- Odolnost vůči impulsu – monitorování průtoku [m³]: 0,001...10000000
- Impulzní hodnota - kontrola průtoku [scf]: 0,05... 353146667,2
- V krocích - monitorování tlaku [bar]: 0.01
- V krocích po průtokové kontrole [m³]: 0,0001
- V krocích po kontrole průtoku [scf]: 0,005
- V krocích - monitorování teploty [°C]: 0.1
- V krocích - monitorování teploty [°F]: 0.1
- Odchylka charakteristik - monitorování tlaku: < ± 0,5; (BFSL = Best Fit Straight Line (nastavení minimální hodnoty)
- Komunikační rozhraní: IO-Link
- Ochrana proti zkratu: Ano
- Skladovací teplota [°C]: -20... 85
- MAWP pro aplikace dle CRN [bar]: 9.5
- Max. Ručitel [Ω]: 500
- max. Pokles napětí spínací výstup DC [v]: 2,5
- Max. Přípustná relativní vlhkost vzduchu [%]: 90
- Média: Helium (He)
- Teplota média [°C]: -10... 60
- Rozsah měření [l/min]: 0,8... 83,4
- Rozsah měření [m/s]: 0,3...27,6
- Rozsah měření [m³/h]: 0,05...5
- Rozsah měření - monitorování tlaku [bar]: -1...16
- Rozsah měření – monitorování průtoku [m³]: 0... 100000000
- Rozsah měření - kontrola průtoku [scf]: 0...353146667,2
- Rozsah měření - monitorování teploty [°C]: -10... 60
- Rozsah měření - monitorování teploty [°F]: 14... 140
- Min. Tlak při roztržení [bar]: 64
- Min. Doba cyklu procesu [ms]: 7.2
- MTTF: 180
- Možnosti programování: Hystereze/okno; spínací/rozpínací kontakt; proudový/impulzní výstup; otočný/odpojitelný displej; zobrazovací jednotka; totalizátor
- Profily: Digitální senzor měření (0x800A), identifikace a diagnostika (0x4000)
- Procesní připojení: Závitové připojení G 1/4 DN8
- Analogové procesní údaje: 8
- Údaje o procesu binárně: 2
- Zpětný spínací bod RP [l/min]: 0,9...82,9
- Zpětný spínací bod RP [m/s]: 0,3...27,5
- Bod zpětného spínače RP [m³/h]: 0,05...4,97
- Zpětný spínací bod RP - monitorování tlaku [bar]: -1...15,92
- Zpětný spínací bod RP - monitorování teploty [°C]: -10...59,7
- Zpětný spínací bod RP - monitorování teploty [°F]: 14... 139,4
- Spínací bod SP [l/min]: 1,3... 83,3
- Spínací bod SP [m/s]: 0,4...27,6
- Spínací bod SP [m³/h]: 0,08...5
- Spínací bod SP - monitorování tlaku [bar]: -0,92... 16
- Spínací bod SP – monitorování průtoku [m³]: 0,001...10000000
- Spínací bod SP - kontrola průtoku [scf]: 0,05...353146667,2
- Spínací bod SP - monitorování teploty [°C]: -9,7... 60
- Spínací bod SP - monitorování teploty [°F]: 14,6... 140
- Potlačení plnosti LFC [l/min]: 0,6... 0,8
- Potlačení mírného množství LFC [m/s]: 0,2... 0,3
- Potlačení plných emisí LFC [m³/h]: 0,04... 0,05
- Šířka kroku [l/min]: 0,1
- Šířka kroku [m/s]: 0,1
- Šířka kroku [m³/h]: 0,01
- Ochrana: IP 65; IP 67
- Třída ochrany III
- Režim SIO: Ano
- Konektor: Pinlayout: Konektor 0001: 1x M12; kódování: A
- Odběr proudu [mA]: < 80
- Teplotní koeficient [1/k]: ± 0,07 % MW
- Přetížení: Ano
- Ochrana proti přepólování: Ano
- Materiály ve styku s Medium: EN AW-6082 (hliník); 1.4305 (nerezová ocel / 303); FKM; keramické glazované keramické materiály; PPS GF40; Al2O3 (keramické materiály); akrylát
- Přesnost opakování - monitorování tlaku: ± 0,2
- Kategorie produktu
Průmyslový plynoměr
- Typ
SD5800
- Min. provozní napětí
18 V/DC
- Provozní napětí max.
30 V/DC
- Provozní napětí
18 - 30 V/DC
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 3321913 ifm Electronic SD5800 Průmyslový plynoměr SD5800 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3321913 ifm Electronic SD5800 Průmyslový plynoměr SD5800 1 ks
Popis
Průmyslový plynoměr iFM SD5800
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
