ifm Electronic AL1421 AL1421 aktivní box senzor/aktor vícepólový rozvaděč 1 ks Piece

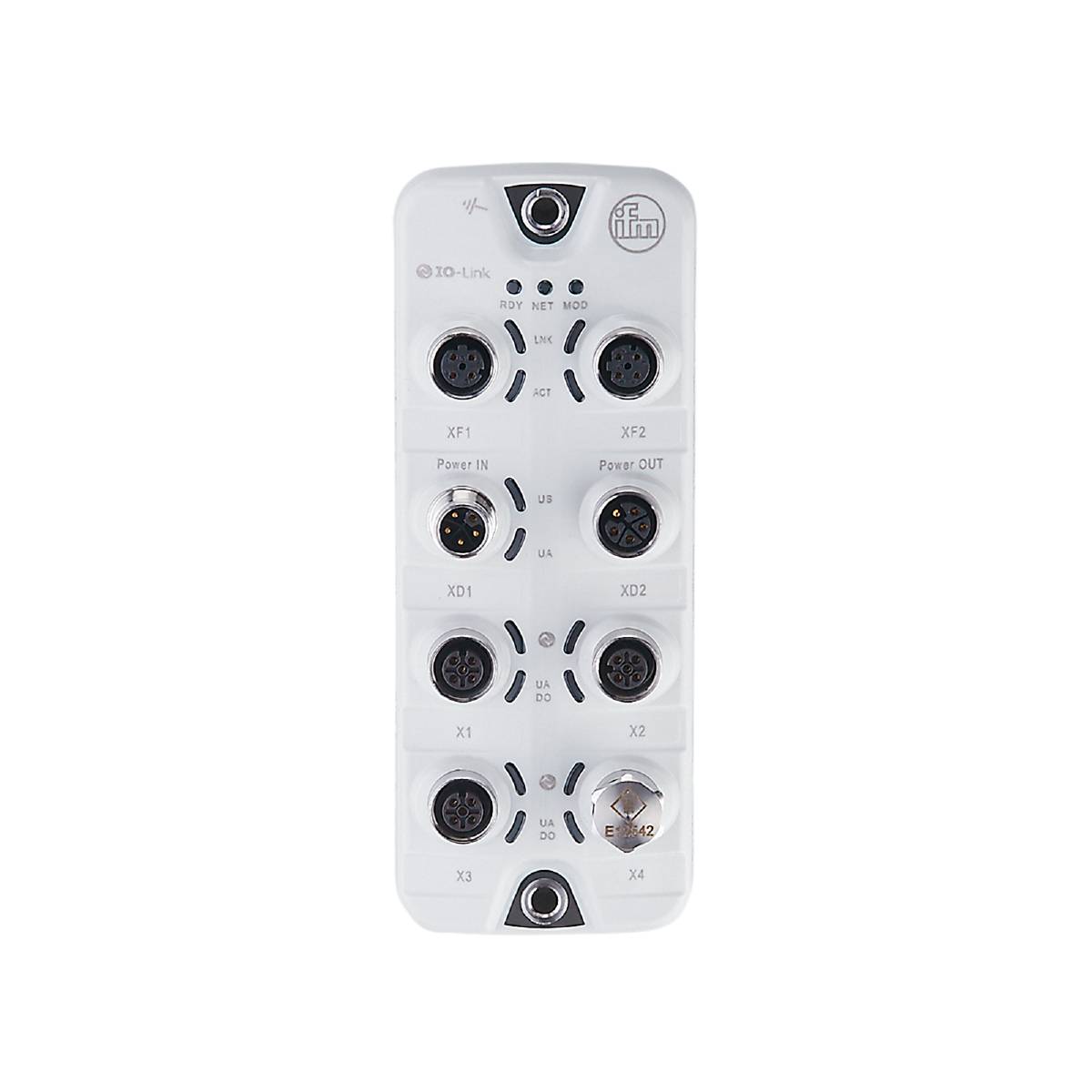

Senzorické zařízení s několika vstupy a kontrolkami na černém pozadí.

Ilustrační obrázek

Druh obalu

Piece

Kategorie produktu

aktivní box senzor/aktor

Počet signálních míst

Typ

AL1421

Připojení

konektor

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (13 271,90 Kč / kus)

14 371,07 Kč

-8 %

13 271,90 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

IFm AL1421 IO-Link Master PerformanceLine

Daisy Chain napájecí napětí se standardizovanou L kódovanou spojovací technikou M12
Nastavitelné omezení proudu na každém portu pro bezpečný provoz
Měření napětí a proudu na každém portu pro energetické monitorování
Připojení aktuátorů do 2 A.
Pro připojení až čtyř IO-Link zařízení

Technické parametry

Počet digitálních výstupů: 8; (IO-Link port Class B: 4 x 2)
Počet digitálních vstupů: 4; (IO-Link port Class B: 4 x 1)
Počet vstupů a výstupů: Počet digitálních vstupů: 4; počet digitálních výstupů: 8
Počet portů Class B - IO Master: 4
Okolní teplota-1 [°C]: -25... 60
Aplikace: Hygienická oblast; E/a moduly pro použití v terénu
Provozní napětí [v]: 20... 28 DC; (US ; podle SEL/PEL)
Funkce smyčky: Napájení; rozhraní průmyslové sběrnice
Celkový počet vstupů a výstupů: 12; (konfigurovatelné)
Hmotnost [g]: 351.800
Revize IO-Link - IO-Master: 1.1
Komunikační rozhraní: Ethernet; IO-Link
Odolnost proti zkratu: Ano
Ochrana proti zkratu digitálních vstupů: Ano
Skladovací teplota [°C]: -25... 85
Max. Přípustná relativní vlhkost vzduchu [%]: 90
MTTF: 60
Protokol – Ethernet / Ethernet / IP: Ethernet / IP
Spínací úroveň High [v]: 11... 30
Spínací úroveň nízká [v]: 0...5
Ochrana: IP 65; IP 66; IP 67; IP 69K; (provoz s nerezovými uzávěry: IP 69K)
Stupeň krytí (NEMA 250): 6P
Třída ochrany III
Spojení: Procesní připojení - Pinlayout: Konektor 0017 - M12; kódování: A; těsnění: EPDM / Ethernet - Pinlayout: 0191 - konektor: M12; kódování: D; těsnění: EPDM / napájecí zdroj V - Pinlayout: Konektor 0210 - M12; kódování: L / napájení OUT - Pinlayout: Konektor 0211 - M12; kódování: L; těsnění: EPDM
Odběr proudu [mA]: 300... 3900; (US)
Celková proudová zatížitelnost - napájení aktuátoru_UA [a]: 8
Proudová zatížitelnost celkem - napájení senzoru_US [a]: 3,6
Proudová zatížitelnost na výstup - napájení aktuátoru_UA [mA]: 2000
Proudová zatížitelnost na výstup - napájení senzoru_US [mA]: 2000
Proudová zatížitelnost každého portu - napájení aktuátoru_UA [a]: 2; (nastavitelné: 0...2; tovární nastavení: 2)
Proudová zatížitelnost každého portu - napájení senzoru_US [a]: 2; (nastavitelné: 0...2; tovární nastavení: 0,45)
Přenosová rychlost - Ethernet - Ethernet/IP: 10 Mbit/s; 100 Mbit/s.
Přenosová standard - Ethernet - Ethernet/IP: 10BASE-T; 100Base-TX
Přenosový typ - IO-Link Master: COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
Stupeň znečištění: 2
Těsnění materiálu: EPDM
Dodatečné napájení [v]: 20...30 DC; (UA)
