ifm Electronic AL1403 AL1403 aktivní box senzor/aktor vícepólový rozvaděč 1 ks

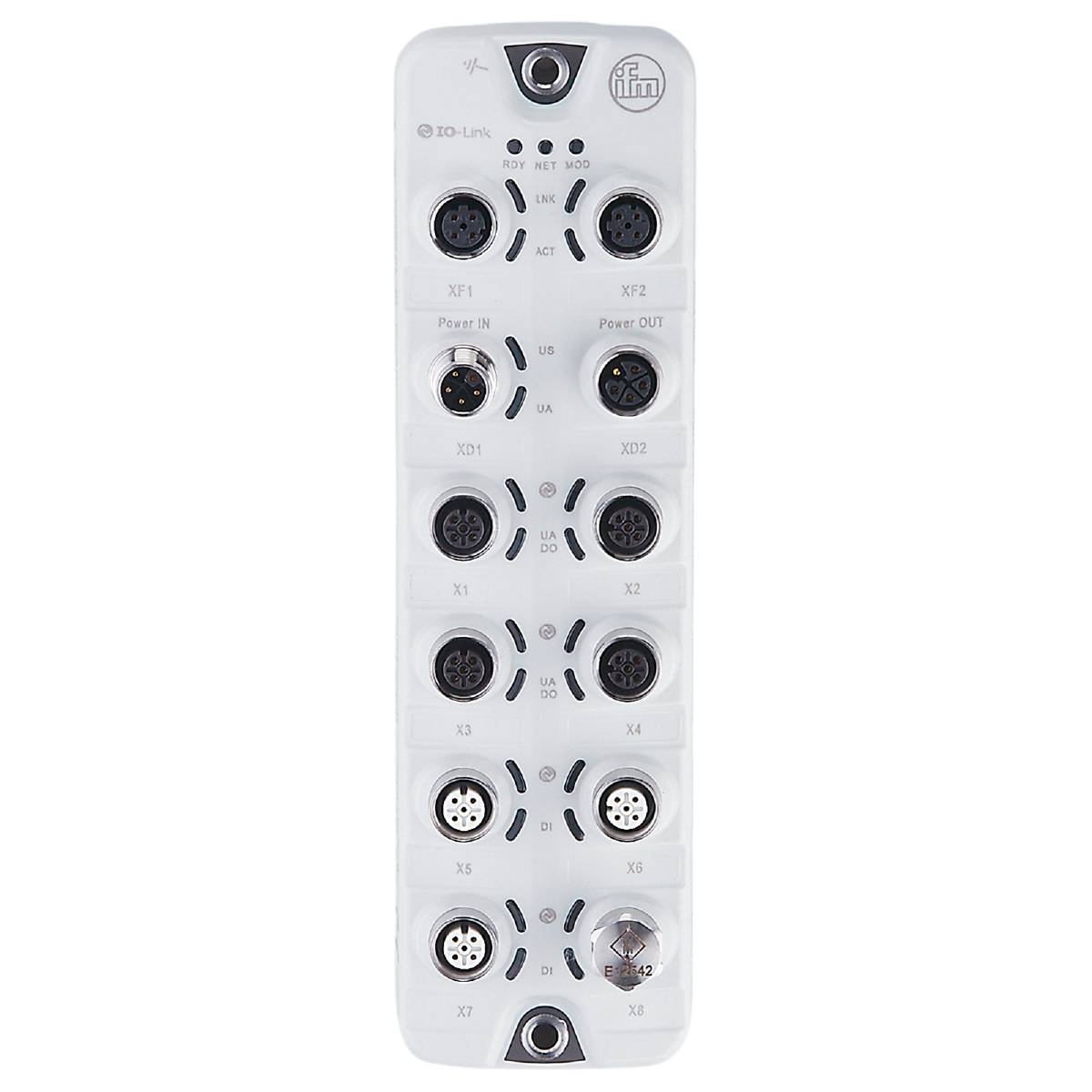

Bílé průmyslové zařízení s několika kulatými konektory ve třech řadách. Nahoře jsou vyznačeny štítky 'IO-Link' a 'Peer In/Out'.

Ilustrační obrázek

Kategorie produktu

aktivní box senzor/aktor

Počet signálních míst

Počet rozdělovačů

Typ

AL1403

Hlavní vedení

Ano

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (16 342,98 Kč / kus)

17 660,33 Kč

-7 %

16 342,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

IFm AL1403 IO PerformanceLine

Daisy Chain napájecí napětí se standardizovanou L kódovanou spojovací technikou M12
Nastavitelné omezení proudu na každém portu pro bezpečný provoz
Měření napětí a proudu na každém portu pro energetické monitorování
Připojení aktuátorů do 2 A.
Pro připojení až 8 IO Link zařízení

Technické parametry

Počet digitálních výstupů: 12; (IO-Link port Class a: 4 x 1; IO-Link port Class B: 4 x 2)
Počet digitálních vstupů: 12; (IO-Link port Class a: 4 x 2; IO-Link port Class B: 4 x 1)
Počet vstupů a výstupů: Počet digitálních vstupů: 12; počet digitálních výstupů: 12
Počet portů Class a - IO-Link: 4
Počet portů Class B - IO Master: 4
Okolní teplota-1 [°C]: -25... 60
Aplikace: Hygienická oblast; E/a moduly pro použití v terénu
Provozní napětí [v]: 20... 28 DC; (US ; podle SEL/PEL)
Funkce smyčky: Napájení; rozhraní průmyslové sběrnice
Celkový počet vstupů a výstupů: 16; (konfigurovatelné)
Hmotnost [g]: 434.800
Revize IO-Link - IO-Master: 1.1
Komunikační rozhraní: Ethernet; IO-Link
Odolnost proti zkratu: Ano
Ochrana proti zkratu digitálních vstupů: Ano
Skladovací teplota [°C]: -25... 85
Max. Přípustná relativní vlhkost vzduchu [%]: 90
MTTF: 43
Protokol – Ethernet - Profinet: Profinet
Spínací úroveň High [v]: 11... 30
Spínací úroveň nízká [v]: 0...5
Ochrana: IP 65; IP 66; IP 67; IP 69K; (provoz s nerezovými uzávěry: IP 69K)
Stupeň krytí (NEMA 250): 6P
Třída ochrany III
Spojení: Procesní připojení - Pinlayout: Konektor 0017 - M12; kódování: A; těsnění: EPDM / Ethernet - Pinlayout: 0191 - konektor: M12; kódování: D; těsnění: EPDM / napájecí zdroj V - Pinlayout: Konektor 0210 - M12; kódování: L / napájení OUT - Pinlayout: Konektor 0211 - M12; kódování: L; těsnění: EPDM
Odběr proudu [mA]: 300... 3900; (US)
Celková proudová zatížitelnost - napájení aktuátoru_UA [a]: 8
Proudová zatížitelnost celkem - napájení senzoru_US [a]: 3,6
Proudová zatížitelnost na výstup - napájení aktuátoru_UA [mA]: 2000
Proudová zatížitelnost na výstup - napájení senzoru_US [mA]: 2000
Proudová zatížitelnost každého portu - napájení aktuátoru_UA [a]: 2; (nastavitelné: 0...2; tovární nastavení: 2)
Proudová zatížitelnost každého portu - napájení senzoru_US [a]: 2; (nastavitelné: 0...2; tovární nastavení: 0,45)
Přenosová rychlost - Ethernet - PROFINET: 100 Mbit/s.
Standard přenosu - Ethernet - Profinet: 100 Base-TX
Přenosový typ - IO-Link Master: COM1 (4,8 kBaud); COM2 (38,4 kBaud); COM3 (230,4 kBaud)
Stupeň znečištění: 2
Těsnění materiálu: EPDM
Dodatečné napájení [v]: 20...30 DC; (UA)
