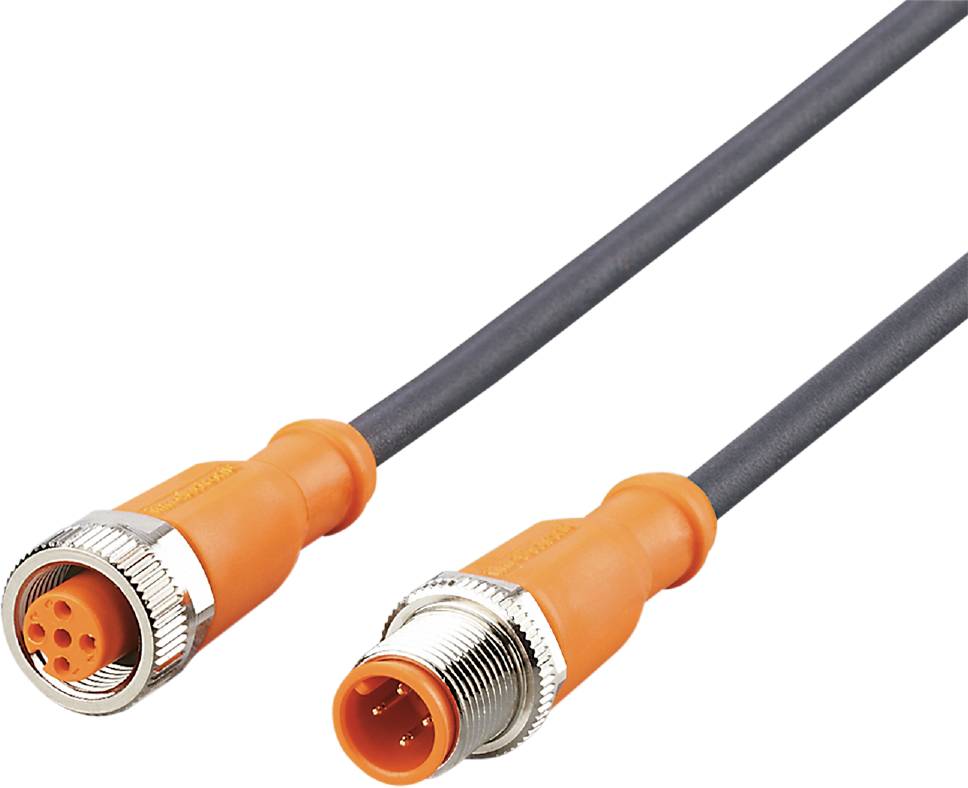

ifm Electronic EVC010 Spojovací kabel, EVC010, piny: 4, 5, 0.3 m, 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
Spojovací kabel
Provedení
zástrčka, rovná
zásuvka, rovná
Norma zástrčky
senzorika konektoru
Strana připojení A
M12
Strana připojení B
M12
Datasheety: (PDF)
Počet
Celková cena (681,82 Kč / kus)
726,45 Kč
-6 %
681,82 Kč
Bez DPH.
14denní lhůta pro vrácení zboží je zahrnuta v ceně
Hlavní benefity
IFm EVC010 spojovací kabel
- Odolné proti olejům a chladícím mazadlům
- Trvalé, spolehlivé těsnění i při montáži bez použití nářadí
- Vysoká úroveň ochrany pro průmyslové prostředí v náročném prostředí
- Odolný vůči vibracím a otřesům díky převlečné matici s vibrační pojistkou
- Spolehlivá ochrana o kroužku před zničením mechanickým dorazem
Technické parametry
- Vhodnost vlečného řetězu: Poloměr ohybu při pružném použití: Min. 10 x průměr kabelu; rychlost posuvu: Max. 3,3 m/s při horizontální délce 5 m a max. Zrychlení 5 m/s²; ohybové cykly > 5 mil.; Mio. Torzní zatížení: ± 180 °/m.
- Vhodnost vlečného řetězu: Ano
- Okolní teplota-1 [°C]: -25... 90
- Speciální vlastnost: Bez silikonu; bez halogenů; pozlacené kontakty; vhodnost energetických řetězů
- PROVOZNÍ NAPĚTÍ [V]: < 250 AC / < 300 DC
- Hmotnost [g]: 42.500
- Kabel 2. Kabel: PUR, 0,3 m, bez halogenů, černá, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)
- Skladovací vlhkost [%]: 10...100
- Skladovací teplota [°C]: -25... 55
- OCHRANA: IP 65; IP 67; IP 68; IP 69K
- Stupeň krytí: II
- Bez silikonu: Ano
- Konektor: Zástrčka - Pinlayout: Konektor 0001 - konektor: 1x M12, rovný; kódování: A; aretace: Mosaz, poniklovaná; kontakty: pozlacené; utahovací moment: 0,6... 1,5 Nm / 3.zdířka - Pinlayout: 0017 - konektor: 1 x M12, rovný; kódování: a; aretace: mosaz, poniklovaná; kontakty: pozlacené; utahovací moment: 0,6... 1,5 Nm
- Proudová zatížitelnost celkem [a]: 4
- Okolní teplota pohybuje [°C]: -25... 90
- Materiál přesuvné matice: Poniklovaná mosaz
- Typ
EVC010
- Kategorie produktu
Spojovací kabel
- Provedení
zástrčka, rovná
zásuvka, rovná
- Norma zástrčky
senzorika konektoru
- Strana připojení A
M12
- Strana připojení B
M12
- Počet pólů
4
5
- Délka kabelu
0.3 m
- Materiál pláště
PUR
- Jmenovité napětí
250 V/AC
300 V/DC
- Průřez připojovacího vodiče (max.)
0.34 mm²
- Vnější Ø
4.3 mm
- Průřez vodiče (kabely senzor-aktor)
0.34 mm²
- Připojení
zástrčka
- Typ závitu, šířka připojení
M12
- Typ závitu, připojení kabelu a montáž
M12
- Kódování
Typ A
Typ A
- Kontaktní plocha
pozlacený
- maximální průřez
0.34 mm²
IP67 / IP69K
- Vlastnosti
odolný vůči olejům
- Min. teplota
-25 °C
- Max. teplota
90 °C
- Typ upevnění
šroubovací
- Číslo výrobce
EVC010
- Obsah
1 ks
- Průměr
4.3 mm
- Ø kabelu do
4.3 mm
- Průměr kabelu (rozsah)
4.3 mm (max)
- Splňuje RoHS
ano
- UKCA
Ano
Ke stažení
List technických údajů
List technických údajů 3315844 ifm Electronic EVC010 Spojovací kabel, EVC010, piny: 4, 5, 0.3 m, 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 3315844 ifm Electronic EVC010 Spojovací kabel, EVC010, piny: 4, 5, 0.3 m, 1 ks
Popis
IFm EVC010 spojovací kabel
