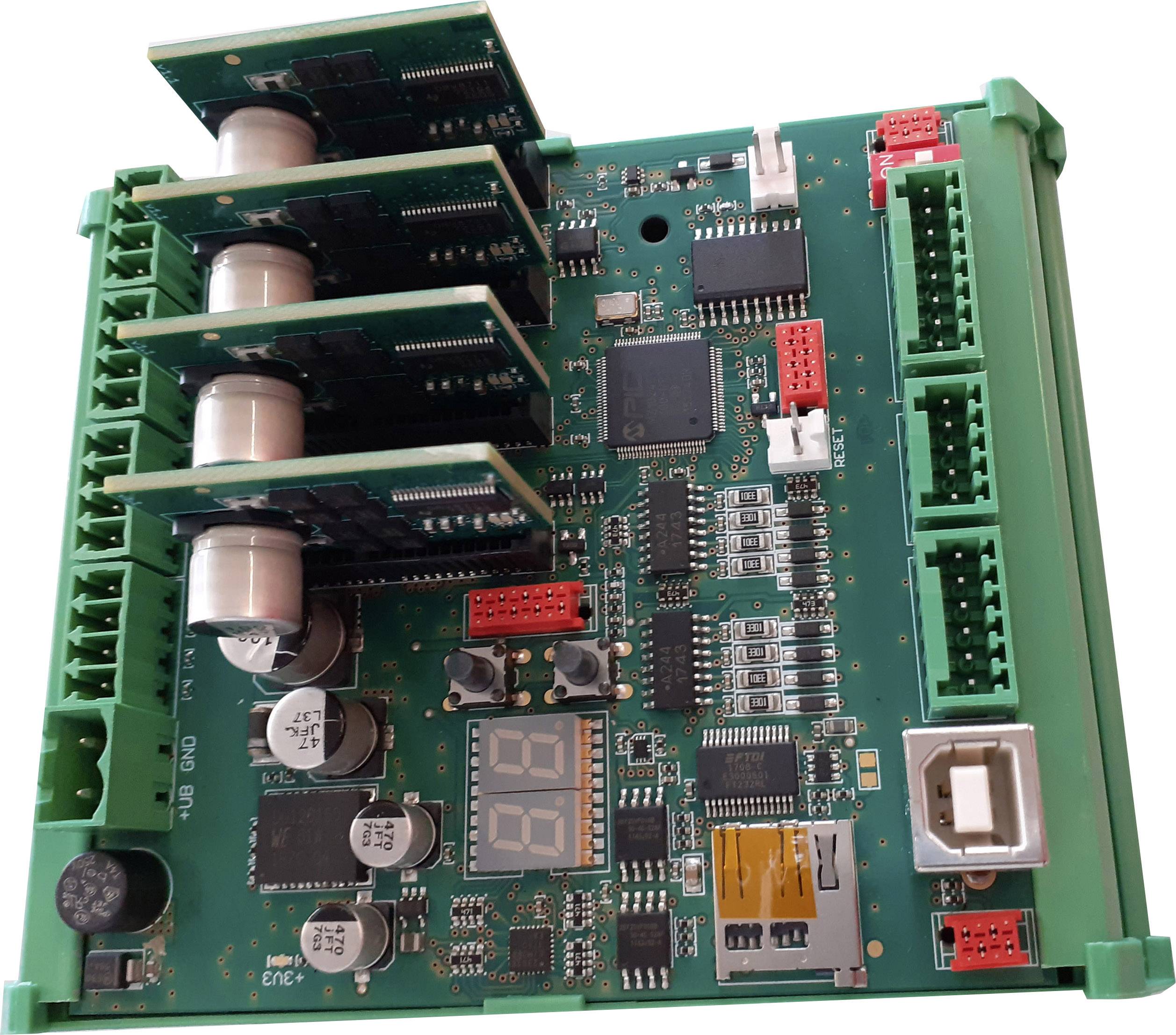

Emis SMC-IC4 regulátor krokového motoru 12 V, 48 V

K řízení krokového motoru SMC-IC4 může 4 zesilovačů. Zde jsou k dispozici koncového stupně pro fázový proud 1 A až 4 A. Lze bipolarní krokové motory s 2 nebo 4 fáze. V závislosti na výkon motoru, doba zapnutí a nastaveného klidový proud, je použití ventilátoru pro chlazení koncových stupňů koncového motoru. Napájení je síťový zdroj stejnosměrného napětí s napětím od 12 V DC do 48 V DC. Komunikace mezi počítačem a SMC IC4 probíhá prostřednictvím USB rozhraní (typ B). Podle erstmaligem zapojit USB kabelu na PC virtuální COM-Post vytváří a COM-Port-Nr.. Přes tento virtuální COM-Port najdete všechny vypalovačky místo. K ovládání SMC IC4 může terminál. Na digitálních vstupech lze spínací nebo Řídicí signály s úroveň 0-24V DC vlaky vede. Referenční spínač se vstupy 1-4. Pro všechny 8 vstupy lze volně programovatelných funkcí do stávajících pevné paměti teplotami. K dispozici jsou 7 tranzistorové výstupy s max. 24 V DC napětí a 100 mA zátěžový proud. 2-místná indikace LED slouží k zobrazení různých systém stavů. Pro samostatné použití je pevné paměti pro 28 programů s 64kB k dispozici. Pozornosti větší programy, lze k tomu micro SD kartu. Pro tyto účely je k dispozici slot na SMC IC4. Pomocí dvou tlačítek lze uložit nebo výběry mohou při stand alone aplikace (provoz bez PC). Zapojeno více než 4 krokových motorů, lze více SMC IC4 řídicích karet stupňovitě. Kabel k propojení jednotlivých karty je součástí dodávky. První karta se velmi snadno propojit s PC a přebírá funkci Master.

Tento text byl přeložen strojově.
