Joy-it krokový motor nema14-02 0.15 Nm 0.75 A 0.75 A Průměr hřídele: 4.5 mm

Malý krokový motor v kovovém pouzdře s viditelnou hřídelí a elektrickým připojovacím konektorem, používaný v přesných zařízeních.

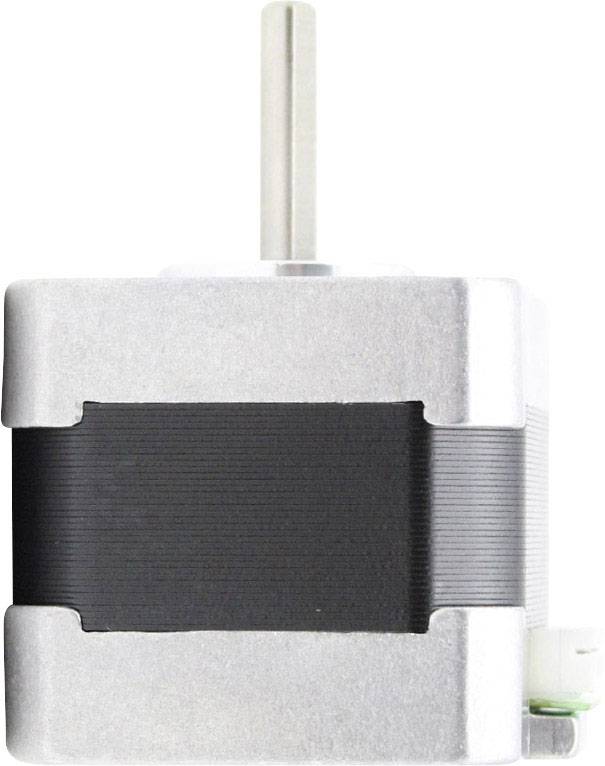

Krokový motor se stříbrným kovovým pouzdrem a černým pruhem uprostřed, s vertikální hřídelí nahoře.

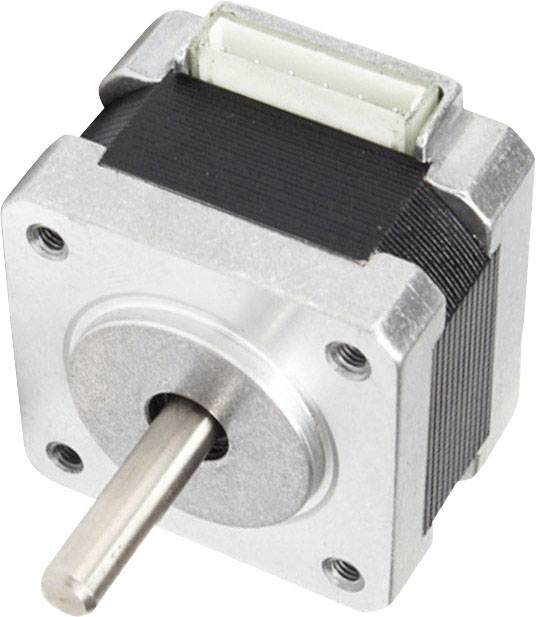

Krokový motor s čtvercovým hliníkovým pouzdrem a válcovým náhonovým čepem, viditelný s připojením nahoře.

1/3

Datasheety: (PDF)

Brzy k dispozici

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Množství (Ks)

Sleva

Cena balení (Bez DPH.)

Množstevní slevy se liší podle prodejce

Ušetříte 0,00 Kč

Počet

Celková cena (395,87 Kč / kus)

395,87 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Nema 14, 4,5 mm hřídel, 0,75 A, jednotlivý hřídel

Vysoká kvalita výrobku
Připojení: 4pólový Zásuvka (JST zástrčka)
Ideální pro oblasti robotiky, CNC, 3D tisk
Teplotní rozsah: -10 +50 aid stupňů
Třída izolace: B (až 130 stupňů)
Kroků/otáčky: 200

Technické parametry

Rozměry hřídele
Ø 4,5 x 16 mm (jednotlivý hřídel)
Specifikace
35 SHD0102-20B1
Připojení
4pólová Zásuvka (NAT)
Kroků/otáčka
200
Rozměry
35 x 35 x 35 mm
Rozsah dodávky
Krokový motor NEMA14-02
Výkonové charakteristiky
Moment
0,15 Nm
Jmenovité napětí
4,35 V
Jmenovitý proud
0,75 A
Úhel krok
1,8 °
Počet fází
2
Fázový odpor
5,8 Ω
Fázový cívka
9,5 mH
Izolační odpor
500 V
Třída izolace
B (130°)
Momentu setrvačnosti
14g
Cm²
Rastmoment
0,012 Nm
Zulass. Teplotní rozsah
-10 °C až 50 °C

Úhel: 1,8°

Brzdný moment: 0.15 Nm

Max. fázový proud: 0.75 A

Ø hřídele: 4,5 mm

Délka hřídele: 16 mm

Číslo výrobce: nema14-02

Typ: nema14-02

Šířka: 35 mm

Jmenovitý proud: 0.75 A

Jmenovité napětí: 4.35 V

Fáze: 2

Ø hřídele: 4.5 mm

Jmenovitý otáčivý moment: 0.15 Nm

Délka motoru: 35 mm

Max. okolní teplota: 50 °C

Min. okolní teplota: -10 °C

Hmotnost: 120 g

Kategorie produktu: krokový motor

Ke stažení

List technických údajů

List technických údajů 2142562 Joy-it krokový motor nema14-02 0.15 Nm 0.75 A 0.75 A Průměr hřídele: 4.5 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2142562 Joy-it krokový motor nema14-02 0.15 Nm 0.75 A 0.75 A Průměr hřídele: 4.5 mm

Popis

Tento malý krokový motor lze optimálně pro menší úlohy v oblasti automatizace, CNC (např. gravírovací laser, 3D, atd.) nebo robotů kdo použít na. Kompaktní rozměry a nízká hmotnost předurčují těchto krokový motor pro projekty s nízkým prostorem a/nebo ohraničený přijatelnosti zátěže.
