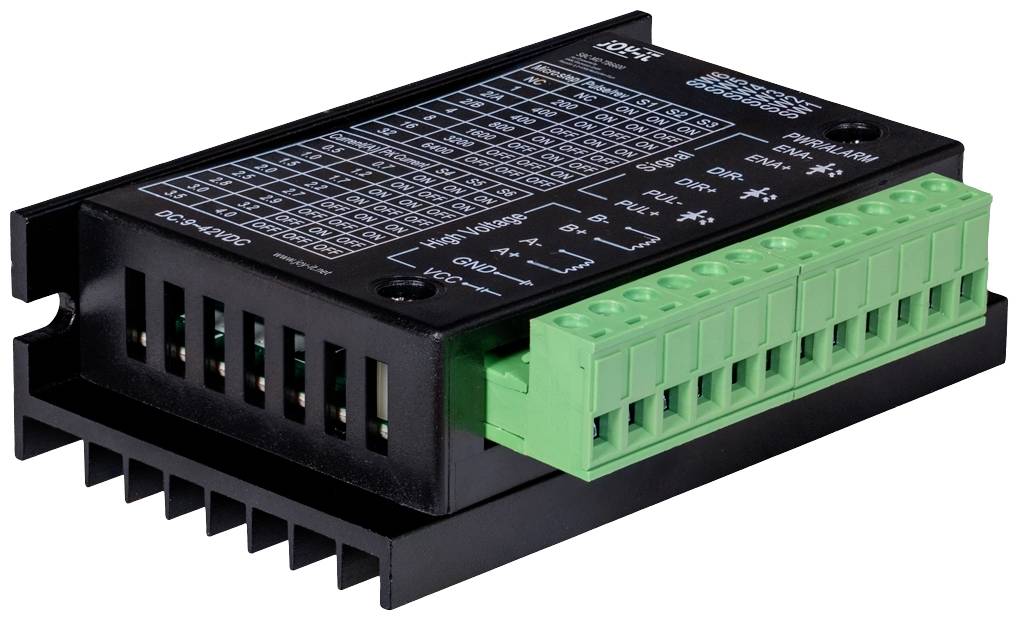

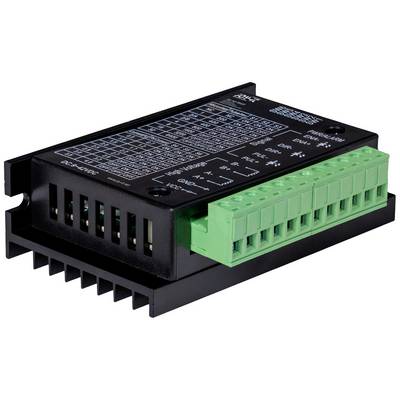

Joy-it SBC-MD-TB6600 řízení krokového motoru
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
řízení krokového motoru
V
28 mm
Délka
71 mm
Šířka
97 mm
Rozm.
(d x š x v) 71 x 97 x 28 mm
Datasheety: (PDF)
Počet
Celková cena (395,87 Kč / kus)
395,87 Kč
Bez DPH.
Technické parametry
- Výstupní proud 0,5 - 4,0 A.
- Napětí 9 - 42 VDC
- Rozlišení mikrokrokování: 200 - 6400 ppr
- Pulsní frekvence 0 - 50 kHz
- Vstup signálu: Single-ended, pulse / Direction, 5 - 24 v DC Level kompatibilní
- Funkce ochrany: Nadproudová ochrana, ochrana proti přepětí, podpětí

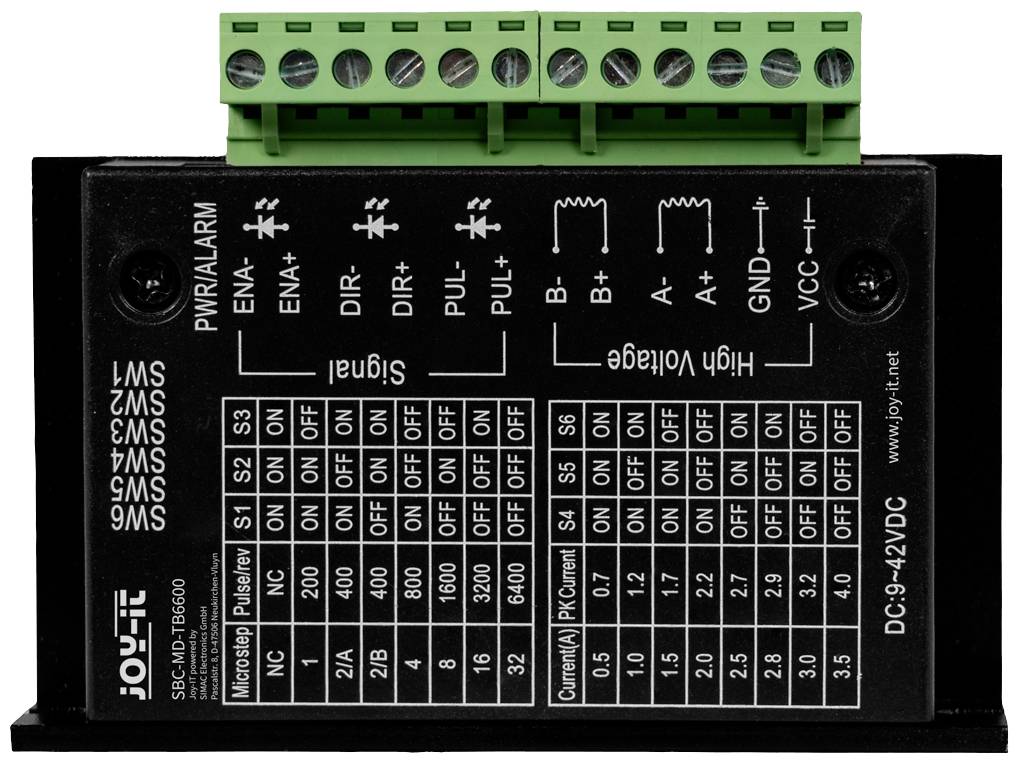

- Zvláštní funkce: Konfigurace DIP přepínače
- V
28 mm
- Délka
71 mm
- Šířka
97 mm
- Rozm.
(d x š x v) 71 x 97 x 28 mm
- Fáze
2
- Číslo výrobce
SBC-MD-TB6600
- Typ
SBC-MD-TB6600
- Kategorie produktu
řízení krokového motoru
Ke stažení
List technických údajů
List technických údajů 2999126 Joy-it SBC-MD-TB6600 řízení krokového motoru
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2999126 Joy-it SBC-MD-TB6600 řízení krokového motoru
Popis
Ovladač krokového motoru TB6600 je univerzální a efektivní modul, který byl vyvinut pro provoz širokého spektra krokových motorů. Díky své jednoduchosti a konstrukci z robus je model TB6600 preferovaným modulem ovladače pro kutily, maker i inženýry stejně. Používá se v CNC strojích, 3D tiskárnách, laserových gravírkách a jiných automatizovaných projektech, které vyžadují velmi přesné řízení pohybu motoru. Snadno ovladatelný DIP spínač umožňuje rychlou konfiguraci rozlišení mikrokrokového režimu a proudu.
Tento text byl přeložen strojově.
Tento text byl přeložen strojově.
Provedení
- Kompatibilní Joy-it motory: NEMA08-01, NEMA08-02, NEMA08-03, NEMA08-05HS, NEMA11-02, NEMA14-02, NEMA14-02, NEMA17-01, NEMA17-02, NEMA17-03, NEMA17-04, NEMA17-05GM, NEMA17-06, NEMA17-07GM, NEMA17-08GM, NEMA23-02, NEMA23-03, NEMA23-05, NEMA-FLAT01, NEMA-FLAT02
