Joy-it SBC-MD-DM860H řízení krokového motoru

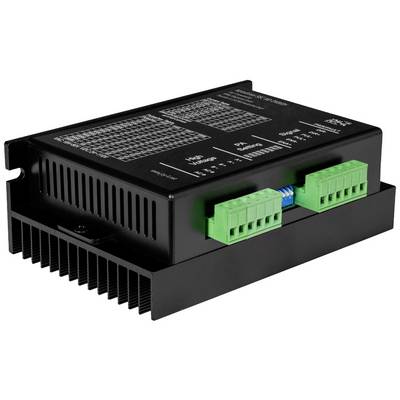

Černý elektrický kontrolér s chladicími žebry a zelenými připojovacími svorkami, specifikace vytištěné na horní straně.

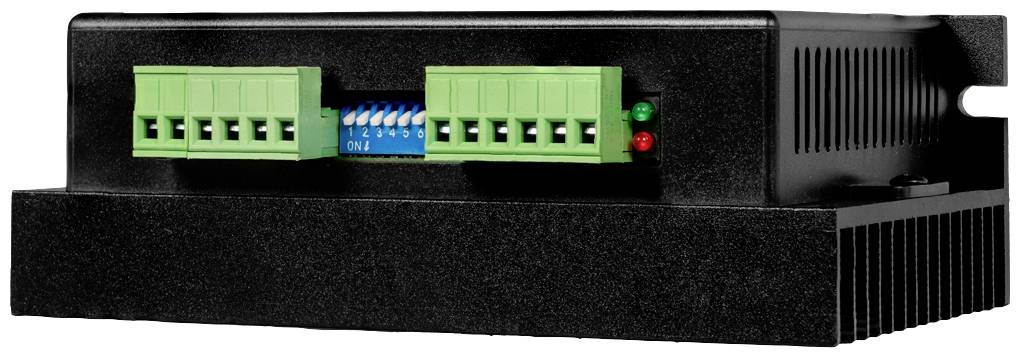

Černý, obdélníkový elektronický box se zelenými konektory a dvěma malými LED diodami, umístěný na ploché ploše.

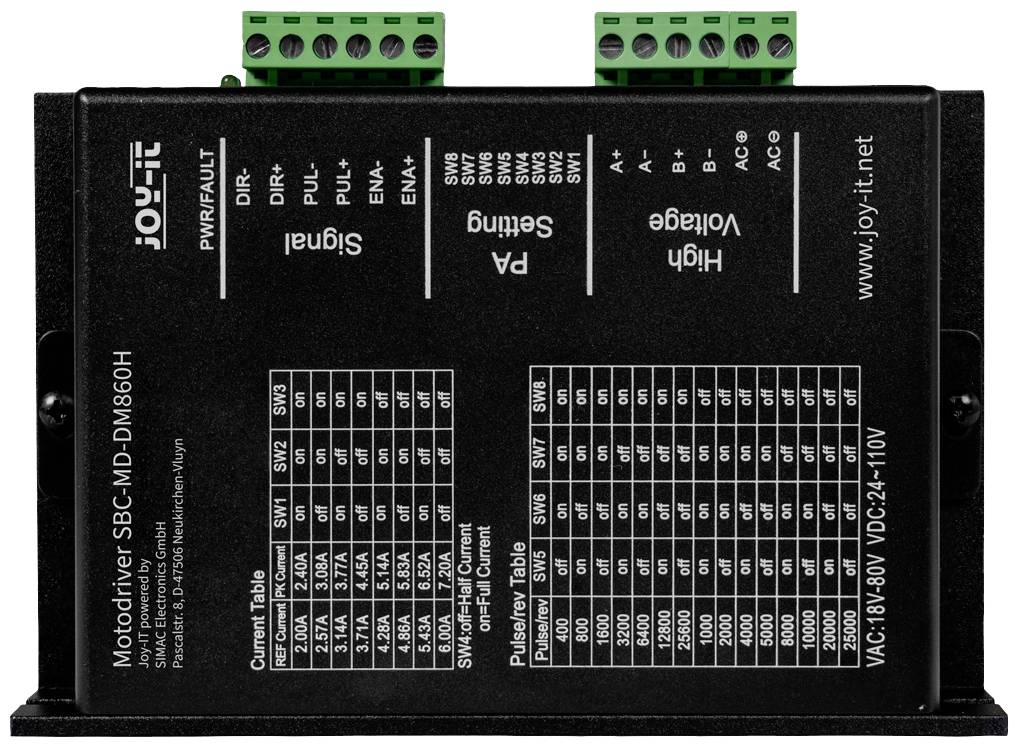

Černý motorový ovladač s připojovacími svorkami nahoře. Potisk zobrazuje tabulky pro nastavení proudu a pulzního signálu.

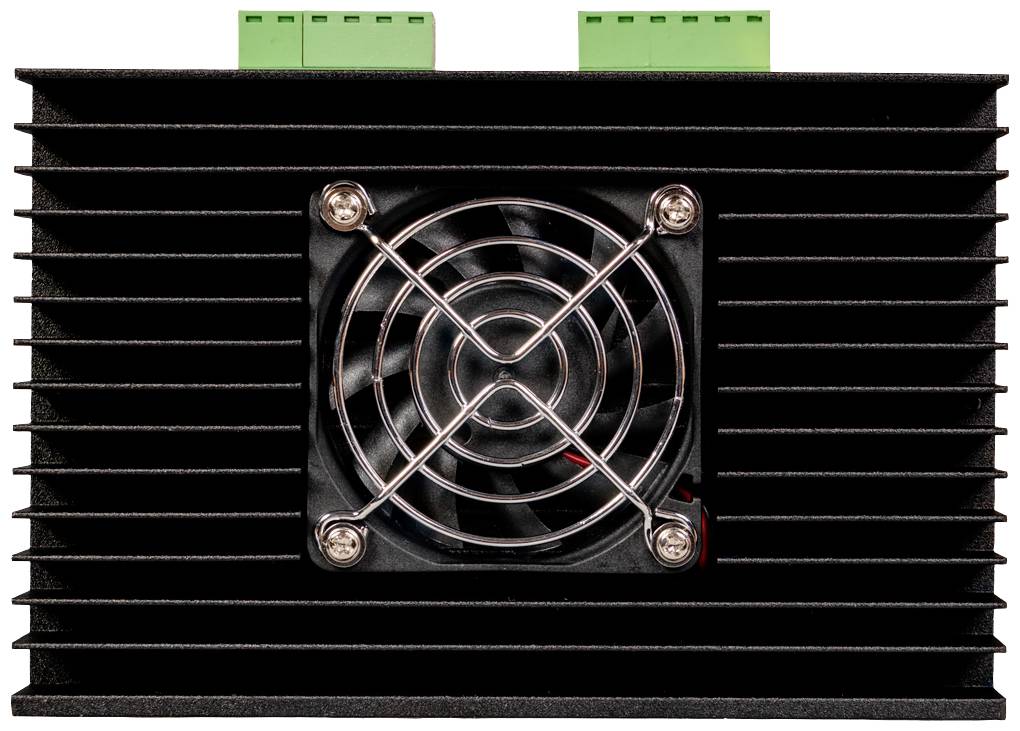

Černé pravoúhlé chladicí zařízení s ventilátorem uprostřed a zelenými připojovacími svorkami nahoře. Používá se k odvodu tepla.

1/4

Kategorie produktu

řízení krokového motoru

53 mm

Délka

109 mm

Šířka

150 mm

Rozm.

(d x š x v) 109 x 150 x 53 mm

Datasheety: (PDF)

Okamžité doručení: St 2. 9.

104 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (987,60 Kč / kus)

987,60 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Výstupní proud 2,4 - 7,2 A.
Napětí: 18 - 80 v/AC / 24 - 110 v/DC
Rozlišení mikrokrokování: 400 - 25600 ppr
Pulsní frekvence 0 - 200 kHz
Vstup signálu: Single-ended, pulse / direc-tion, 5 - 24 v/DC Level, kom-patibel
Funkce ochrany: Nadproudová ochrana, ochrana proti přepětí, podpětí
Příklad kompatibility s krokovými motory Joy-it: NEMA23-01, NEMA23-02, NEMA34-01, NEMA34-02
Zvláštní funkce: Konfigurace DIP přepínače; aktivní chlazení

V: 53 mm

Délka: 109 mm

Šířka: 150 mm

Rozm.: (d x š x v) 109 x 150 x 53 mm

Fáze: 2

Číslo výrobce: SBC-MD-DM860H

Typ: SBC-MD-DM860H

Kategorie produktu: řízení krokového motoru

Ke stažení

List technických údajů

List technických údajů 2999123 Joy-it SBC-MD-DM860H řízení krokového motoru

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2999123 Joy-it SBC-MD-DM860H řízení krokového motoru

Popis

DM860H je moderní ovladač krokového motoru, který je navržen pro plynulé a přesné ovládání bipolárních krokových motorů. Tento ovladač je kompatibilní s celou řadou krokových motorů a nabízí optimální řešení pro náročné aplikace. Snadno ovladatelný DIP spínač umožňuje rychlou konfiguraci mikro krokového rozlišení a síly proudu.
